手动液压折叠式车间小吊机三维设计

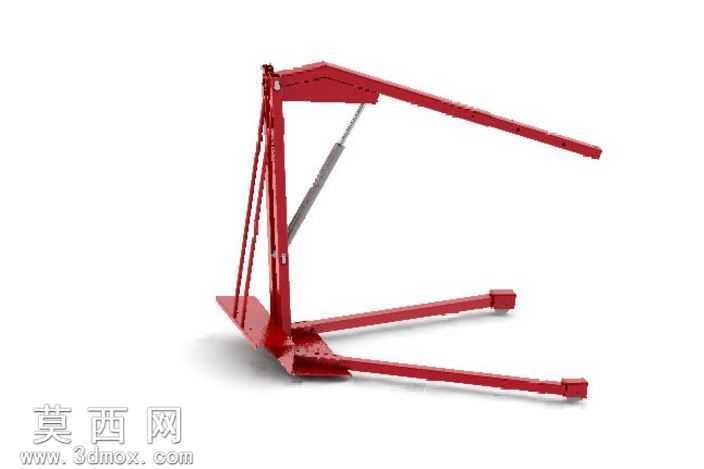

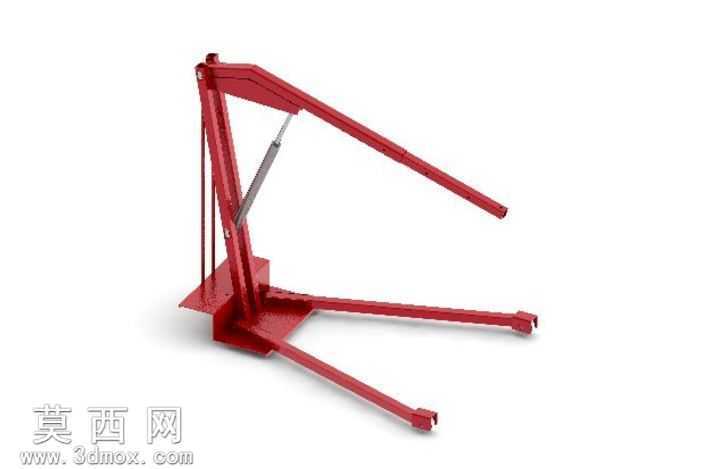

本作品为手动液压折叠式车间小吊机的三维建模设计，建模过程中采用SolidWorks完成全参数化零件构建与装配约束，首先对吊机的底座支撑腿、主立柱、折叠吊臂、液压油缸、吊钩连接端等核心部件进行独立建模，每个零件均严格按照实际加工的尺寸比例设定参数，确保各部件的装配间隙符合机械设计公差要求。在结构设计上，采用三腿式落地底座结构，三条支撑腿呈放射状分布，可在吊运作业时分散承重，提升设备放置的稳定性，避免侧翻风险；主立柱与底座采用刚性焊接连接结构，保证立柱的承重强度；吊臂采用两段式铰接设计，可通过铰接轴实现折叠收纳，减少设备闲置时的空间占用，同时吊臂与主立柱之间加装液压支撑油缸，通过手动液压驱动的方式实现吊臂的俯仰角度调节，可适配不同高度的重物吊运需求，油缸的安装位置经过力学模拟优化，确保在额定承重范围内油缸受力均匀，避免出现应力集中导致的部件变形。材质与渲染环节，针对不同部件的实际应用材质进行区分设置：底座、吊臂、主立柱等承重结构件采用高强度钢材材质，渲染时赋予哑光红色工业漆面效果，还原车间起重设备的典型外观；液压油缸活塞杆部分采用抛光金属材质，缸筒部分采用深灰色金属漆面；铰接销轴、吊钩组件采用高强度合金钢材质，赋予亮面金属质感，同时添加适当的环境反射效果，提升渲染的真实感。设计思路围绕小型车间的重物转运需求展开，区别于大型固定式起重设备，这款小吊机整体结构紧凑，无需外接电源，依靠手动液压即可完成起重作业，可灵活移动至车间不同工位完成发动机、重型零部件等重物的短距离吊运与安装对位，折叠式的吊臂设计也方便设备在狭窄车间通道内通行与存放，建模过程中对所有活动部件添加了运动约束，可在软件内模拟吊臂俯仰、支撑腿展开收纳的动作过程，验证结构运动的合理性，避免出现部件干涉问题，整体模型结构完整，细节还原度高，可用于小型起重设备的结构参考、教学演示以及非标起重工具的二次开发设计。
