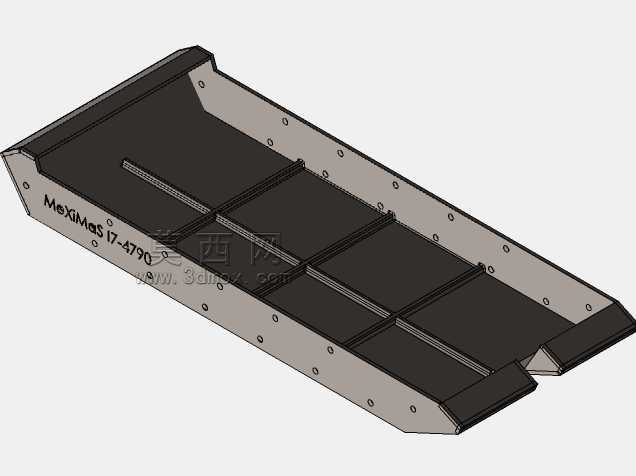

履带式装甲载具底盘承载结构设计

　　该底盘结构作为履带式装甲载具的核心承载基体，主要适配小型特种作业履带装备、轻型无人作战平台以及教学演示类装甲载具的开发场景，在实际应用中承担整车载荷分配、行走机构安装、上装部件固定的核心作用，是履带类装备行走与承载系统的基础构件。从结构功能特性来看，该底盘采用分段式加强筋布局，底盘主体为槽型承载结构，两侧立边均匀排布安装孔位，可直接适配履带行走机构的支重轮、导向轮、驱动轮安装座的固定需求，孔位间距按照通用履带模组的安装边界做了适配设计，无需额外打孔即可完成行走组件的快速装配。底盘内部设置多道横向加强肋，将底板承载区域分隔为多个独立安装区间，可分别布置动力单元、控制模块、电池组以及上装作业设备，各区间的加强肋同时承担载荷传递作用，

　　可将上装部件的集中载荷均匀分散到底板整体结构上，避免局部应力集中导致的底板变形。在设计思路上，该结构优先考虑了履带装备的工况适应性，底盘前端做了上扬式导板结构，可在越障过程中引导底盘顺利通过凸起障碍，减少底盘前端与障碍物的刚性碰撞；底盘两侧立边高度经过匹配计算，既可以为内部安装的元器件提供侧向防护，避免行进过程中飞溅的碎石、泥水侵入内部安装腔，又不会过多增加整车整体高度，降低载具的重心高度，提升行进过程中的稳定性。底板上的安装孔位全部采用通孔设计，既可以通过螺栓完成各组件的可拆卸固定，方便后期维护更换部件，也可根据实际改装需求调整孔位使用，适配不同规格的上装设备安装。从安装边界来看，该底盘的整体宽度适配常规小型履带模组的轮距要求，

　　长度方向预留了前后导向轮的安装调节空间，可通过调整导向轮安装位置实现履带张紧度的调节，无需额外设计张紧机构即可满足履带装配的张紧需求。底盘底板厚度经过载荷校核，可承载不超过自身重量五倍的上装载荷，满足轻型履带载具的载荷需求，加强肋的高度与底板厚度做了等强度匹配，在保证结构强度的前提下尽可能减少材料用量，降低底盘整体自重，提升载具的有效载荷占比。在实际装配场景中，该底盘可直接匹配标准橡胶履带模组或者小型金属履带组件，动力单元可布置在底盘后部的安装区间，通过传动轴直接连接两侧驱动轮，传动路径短，传动效率损失小；控制模块与供电单元可布置在底盘中部的隔舱内，避开动力单元的振动区域，提升电控元件的工作稳定性。

　　底盘的槽型结构本身具备一定的防护能力，可抵御行进过程中地面飞溅物对内部部件的冲击，两侧立边的安装孔位同时可用于固定侧裙板或者附加防护组件，进一步拓展载具的防护性能。在结构细节处理上，所有安装孔位的边缘都做了倒角处理，避免螺栓装配时出现孔边应力开裂，底盘各折弯位置都做了圆角过渡，减少折弯处的应力集中，提升结构的抗疲劳性能，可适应履带载具在非铺装路面行进时的持续振动工况。该底盘结构既可以作为独立承载部件用于小型履带机器人、无人作战平台的开发，也可以作为教学演示模型用于机械结构设计、履带装备原理讲解的实训场景，结构设计兼顾了实用性与工艺性，所有结构件都可通过常规钣金折弯、钻孔工艺完成加工，无需特殊加工设备，加工成本低，装配难度小，适合小批量试制以及改装类项目使用。
