多角度可调精密桌虎钳结构

　　这套桌虎钳结构面向电子维修、小件装配、实验样件固定和轻型钳工工序，核心价值不在于大吨位夹紧，而在于把细小工件稳定放到便于观察、焊接、打磨、钻孔或装配的姿态。实际工位上，操作者经常需要反复翻转电路板、小型壳体、金属支架或塑料样件，如果夹持装置只能沿单一方向开合，工件每换一个加工面就要拆夹、找正、重新压紧，既打断作业节奏，也容易在脆弱零件表面留下压痕。该结构通过可转动、可倾斜的头部与可锁定的底座配合，使钳口在不松开工件的情况下完成空间姿态调整，适合维修台、实验室、样板间和小型生产线旁的辅助装夹。

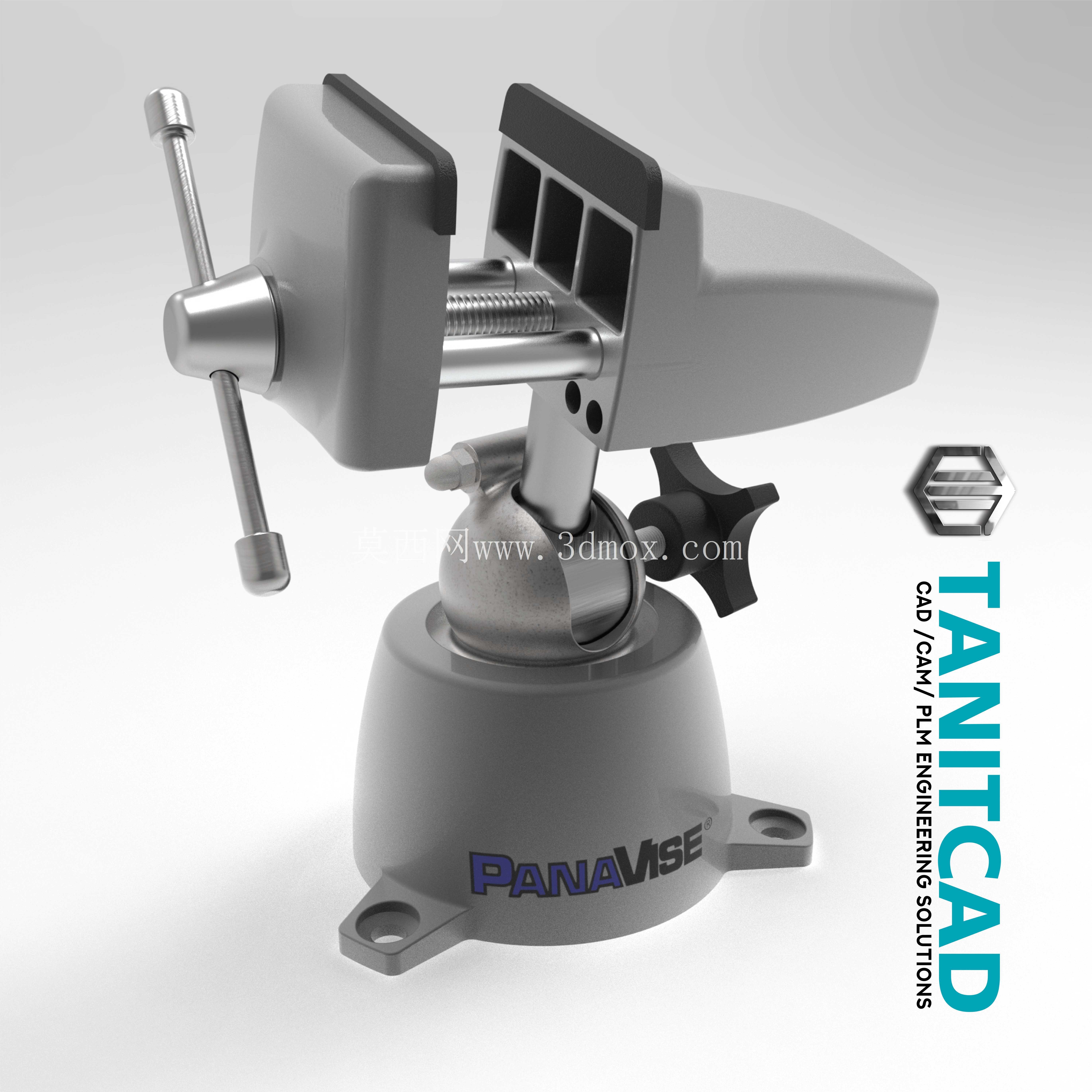

　　从功能划分看，产品由钳口组件、丝杠进给机构、导向滑动部分、回转支承头部、锁紧手柄和固定式底座组成。钳口部分采用宽面接触思路，钳口宽度约63.5毫米，钳口深度方向约12.6毫米，开口能力约57.1毫米，能够覆盖多数电子外壳、小型轴类件、薄板支架和手工修配零件。尼龙钳口在该类场景中很关键，它降低了金属硬钳口对阳极氧化件、塑料壳、电路板边缘和精加工表面的压伤风险，同时仍能提供足够摩擦阻力。对于需要较大夹持力的金属小件，也可以在模型基础上替换为钢质钳口或附加软爪，以适应不同表面保护要求。

　　进给部分采用经典丝杠传动，旋转侧置手柄即可推动活动钳口沿导轨方向平稳移动。丝杠传动的优势在于夹紧力可控、行程线性、自锁性较好，操作者可以根据工件刚度调节旋紧程度。细长手柄提供了足够的力臂，但在轻型台钳用途下并不建议过度加力，因为底座、球铰和钳口材料更多围绕灵活定位与中等夹持力设计。结构中活动钳体与固定钳体之间的滑动配合需要保持较小间隙，间隙过大会导致夹持时抬头或偏摆，间隙过小则在粉尘、金属屑进入后操作发涩。建模时应重点表现丝杠轴线、导轨接触面、钳口平行度和手柄旋转包络，这些因素直接决定机构在动画演示或工程校核中的可信度。

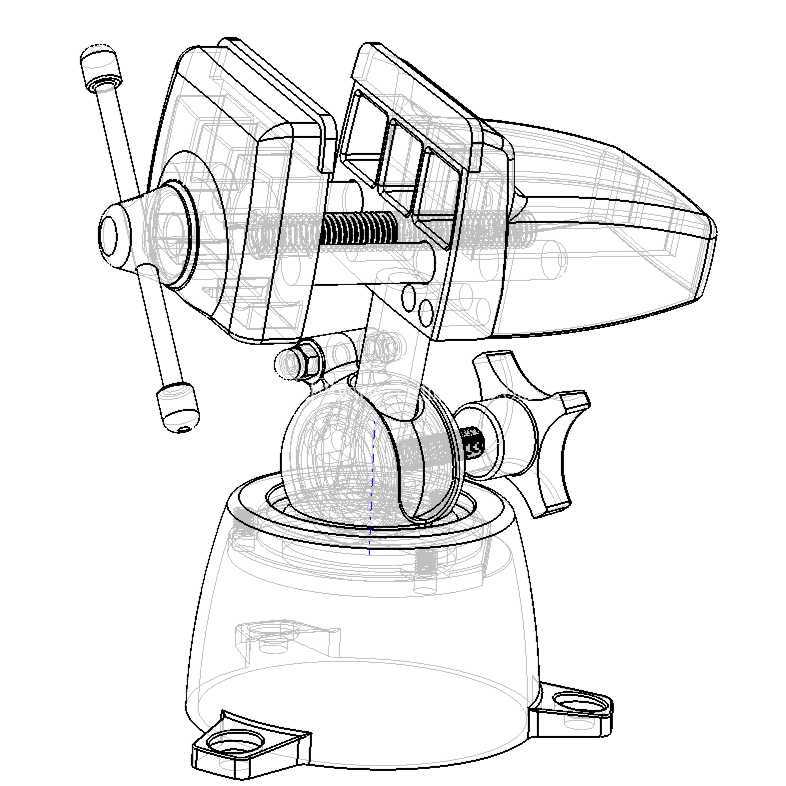

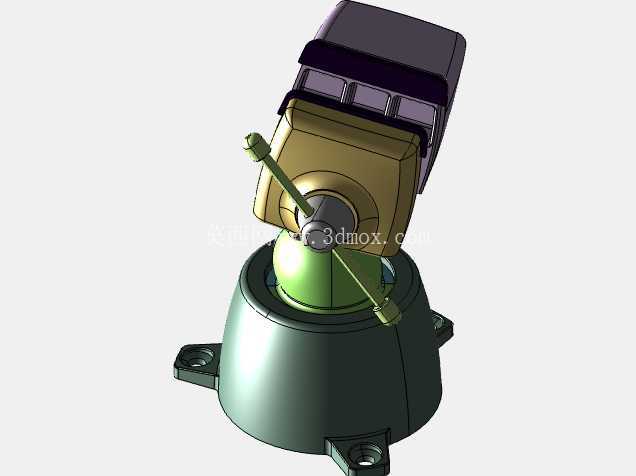

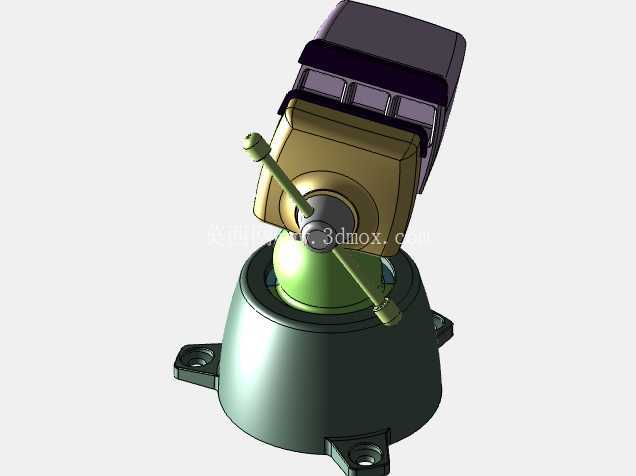

　　姿态调整是该夹具最有辨识度的部分。头部支持倾斜与回转，底座也提供水平方向旋转能力，使工件能够在多个平面内重新定位。单旋钮锁紧思路用于快速固定调整后的角度，松开时钳体可灵活转动，锁紧后靠摩擦面和机械压紧关系保持姿态。对三维设计而言，球铰或回转关节附近的压合面、锁紧块行程、旋钮螺纹以及避让空间都需要交代清楚。若只做出外形而忽略锁紧链路，模型在爆炸图、装配说明或3D打印验证时就难以体现真实产品的工作逻辑。

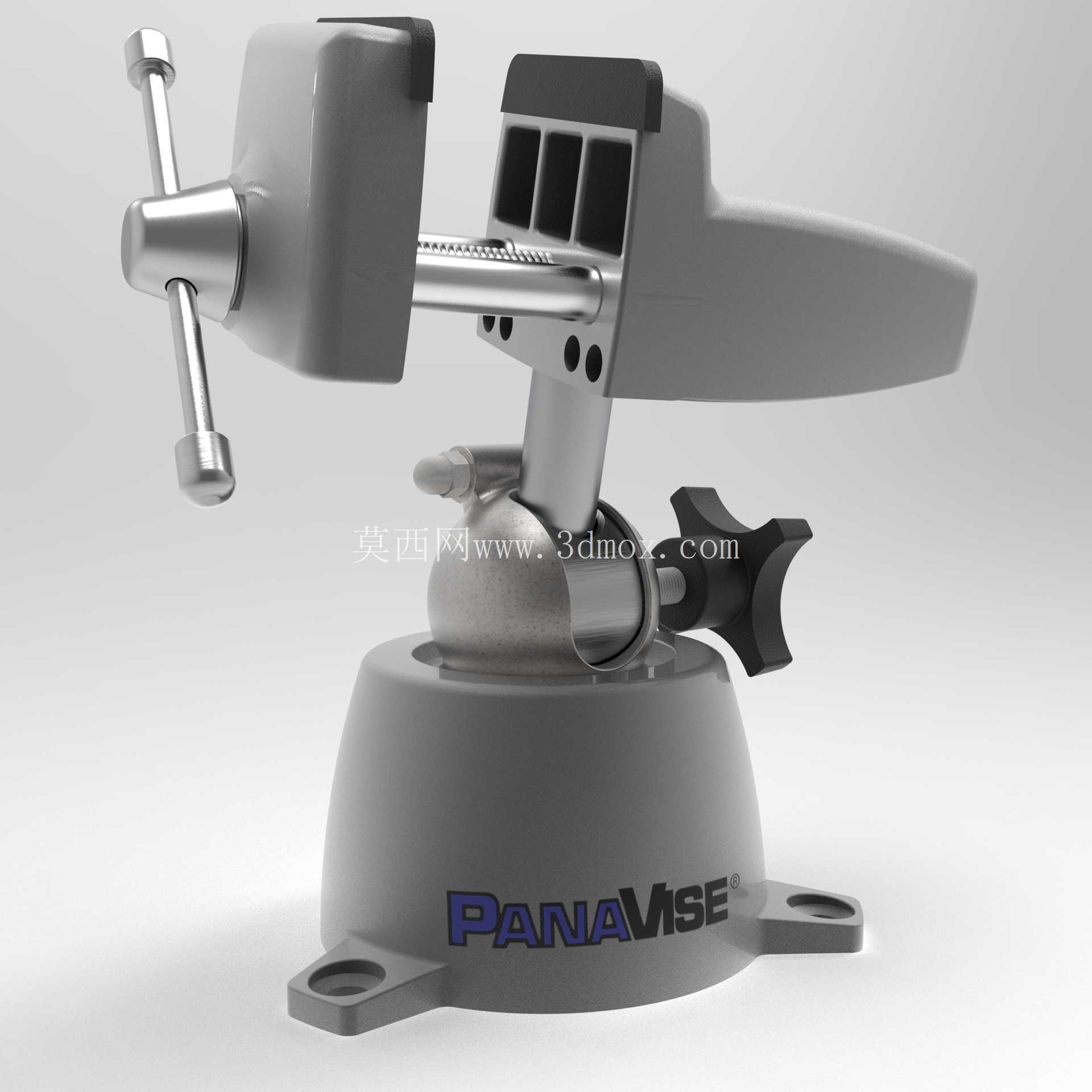

　　底座设计兼顾桌面固定与站位稳定。底部圆盘通过螺栓孔安装在工作台面上，孔位适配约109.5毫米规格的螺栓圆，可使用约6.3毫米直径的紧固件进行固定；沉头结构允许螺钉头部沉入底座平面，避免凸起影响底面贴合。整体高度约171.4毫米，底座占地不大，却能通过较低的重心和宽幅底盘降低翻转趋势。选型时需要把钳口最大开口、手柄转动半径、头部倾斜后的外轮廓和底座安装孔位一起纳入工位边界，而不是只看产品静止高度。尤其在靠墙放置、上方有置物架或与焊台、显微镜、小型钻床并排使用时，手柄回转区和工件探出区都应预留操作空间。

　　在维修电子设备时，这类虎钳常用来夹持电路板边缘、小型连接器、金属屏蔽罩或待拆壳体；在手工装配场景中，可固定销轴、小支架、线材压接件和粘接部件；在轻型加工场景中，也能辅助去毛刺、钻孔定位、修锉平面和检验焊点。由于钳口带有绝缘与温和夹持特性，它更适合精细作业，而不是替代重型台虎钳承担粗加工、强力敲击或大截面金属切削。设计人员在建立模型时，可围绕真实装配关系还原零件层级：底座保持与工作台的固定界面，回转关节承担姿态变化，丝杠负责夹紧进给，钳口负责接触保护，锁紧件负责把调整后的位置转化为稳定约束。这样的结构表达既能服务于产品展示，也能用于工装设计参考、夹具原理教学和轻型工位布局校核。
