多规格外六角螺栓带智能配合配置设计

在各类机械结构装配场景中，螺栓作为最基础的可拆卸紧固连接件，覆盖从普通民用设备机架拼装、工业生产线工位工装搭建，到重型工程机械部件锁紧、精密电子设备壳体固定等几乎所有涉及构件连接的工况，不同工况对螺栓的公称直径、螺杆长度、螺纹规格、头部尺寸都有差异化要求，常规单规格螺栓模型在整机装配建模过程中，往往需要反复调取不同规格模型、重复添加配合约束，大幅拖慢整体装配设计效率。

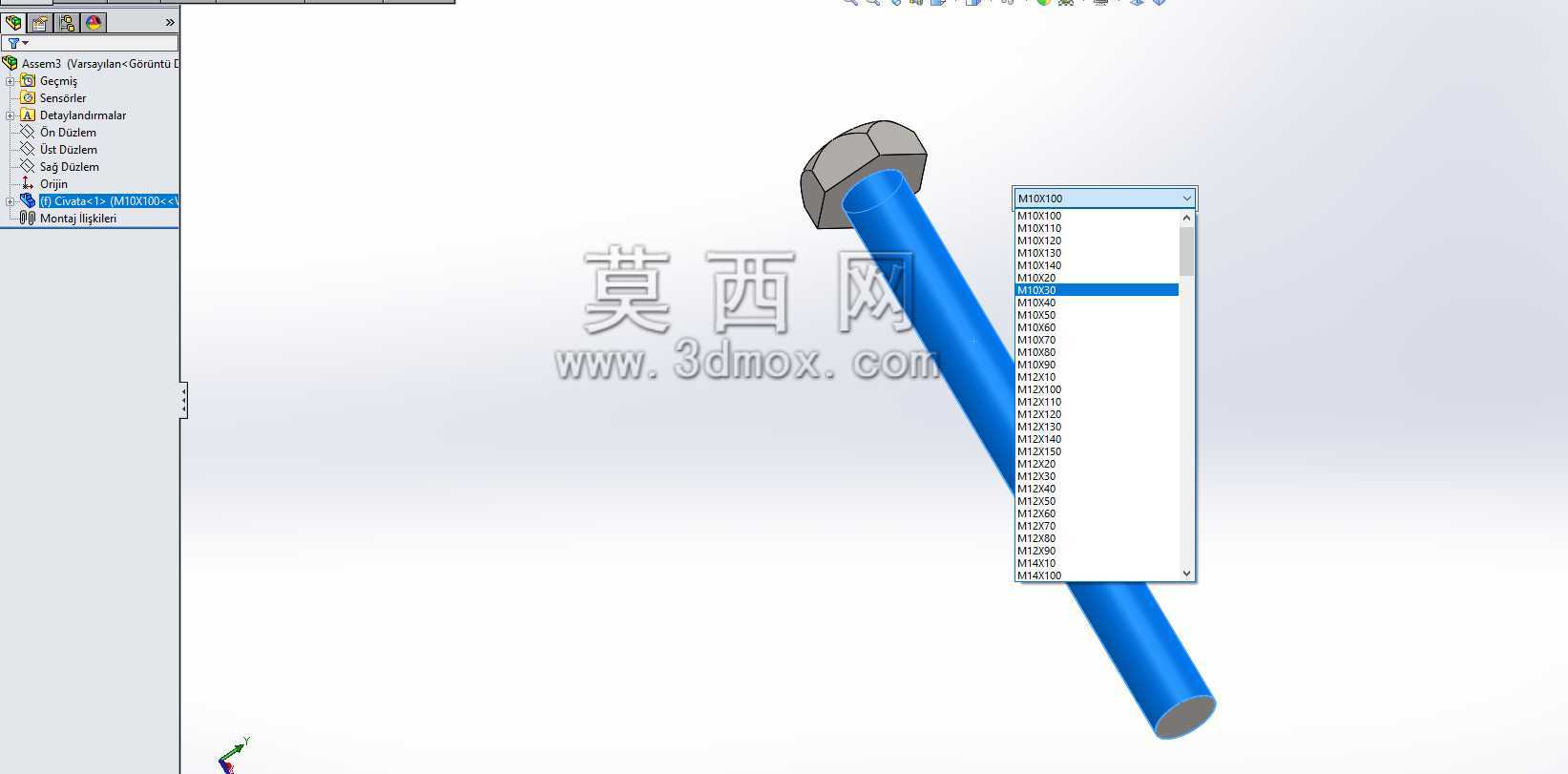

本次设计的螺栓组，核心围绕装配效率提升做配置化处理，将从M3到M20的常用公制外六角螺栓规格整合在同一模型文件内，每个配置对应实际生产中的标准件参数，螺杆长度覆盖10mm到150mm的常用区间，头部尺寸严格遵循外六角螺栓的通用制造公差要求，保证模型导入装配体后，各部位尺寸与实际采购的标准成品螺栓完全匹配，不会出现装配干涉、孔位不匹配的问题。设计过程中提前预设了智能配合参考，在装配环境下调取模型时，可自动识别被连接件的安装通孔、螺纹孔特征，一键完成同轴心、螺栓头部贴合面的重合约束，不需要手动逐一选取配合面、添加配合关系，对于有大量螺栓连接的装配场景，能减少近七成的重复约束操作工作量。

从结构细节来看，螺栓头部的六角棱边做了符合实际加工要求的微小倒角处理，避免模型出现尖锐棱边与实际加工状态不符的问题，螺杆末端的倒角也按照标准要求设置，方便实际装配时的导向导入，螺纹部分采用简化的装饰螺纹线与实体螺纹可选的配置模式，做大型装配体整体布局时可切换为装饰螺纹线模式降低模型显存占用，做局部细节渲染、运动仿真验证螺纹连接受力时，可切换为实体螺纹模式保证细节精度。不同规格配置之间切换时，模型的配合参考不会丢失，不会出现切换规格后原有配合关系报错、需要重新约束的问题，适配从方案阶段快速选型到详细设计阶段精准建模的全流程需求。

在安装边界适配方面，每个规格的螺栓模型都预留了对应的垫圈、螺母安装空间参考，设计人员在选型时可直接参考模型自带的空间占位，确认螺栓长度是否满足连接件总厚度、垫圈厚度、螺母锁紧厚度的总和要求，避免出现螺栓长度不足无法锁紧、或者螺杆伸出过长干涉周边其他部件的问题。对于有防腐要求的镀锌螺栓、高强度等级的8.8级/12.9级螺栓场景，也可通过配置快速切换材质外观属性，不需要单独调整模型材质参数，直接匹配不同应用场景的可视化需求。

实际使用过程中，这类配置化螺栓模型可直接导入企业的标准件库，供所有设计人员统一调用，避免不同设计人员自建螺栓模型出现尺寸不统一、配合标准不一致的问题，从源头减少因标准件模型尺寸偏差导致的生产加工、装配环节出错概率。在做设备的拆装仿真、维修维护模拟时，也可通过配置快速切换对应维修点位的螺栓规格，准确还原实际拆装过程中的螺栓选型、工具匹配需求，比如不同规格的外六角螺栓对应不同型号的扳手，模型的头部尺寸准确的前提下，可直接在仿真环节验证工具操作空间是否充足，避免实际装配时出现扳手无法卡入螺栓头部、操作空间不足的问题。
