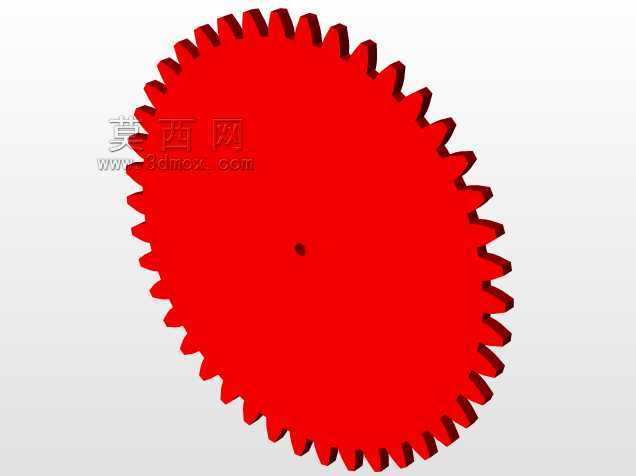

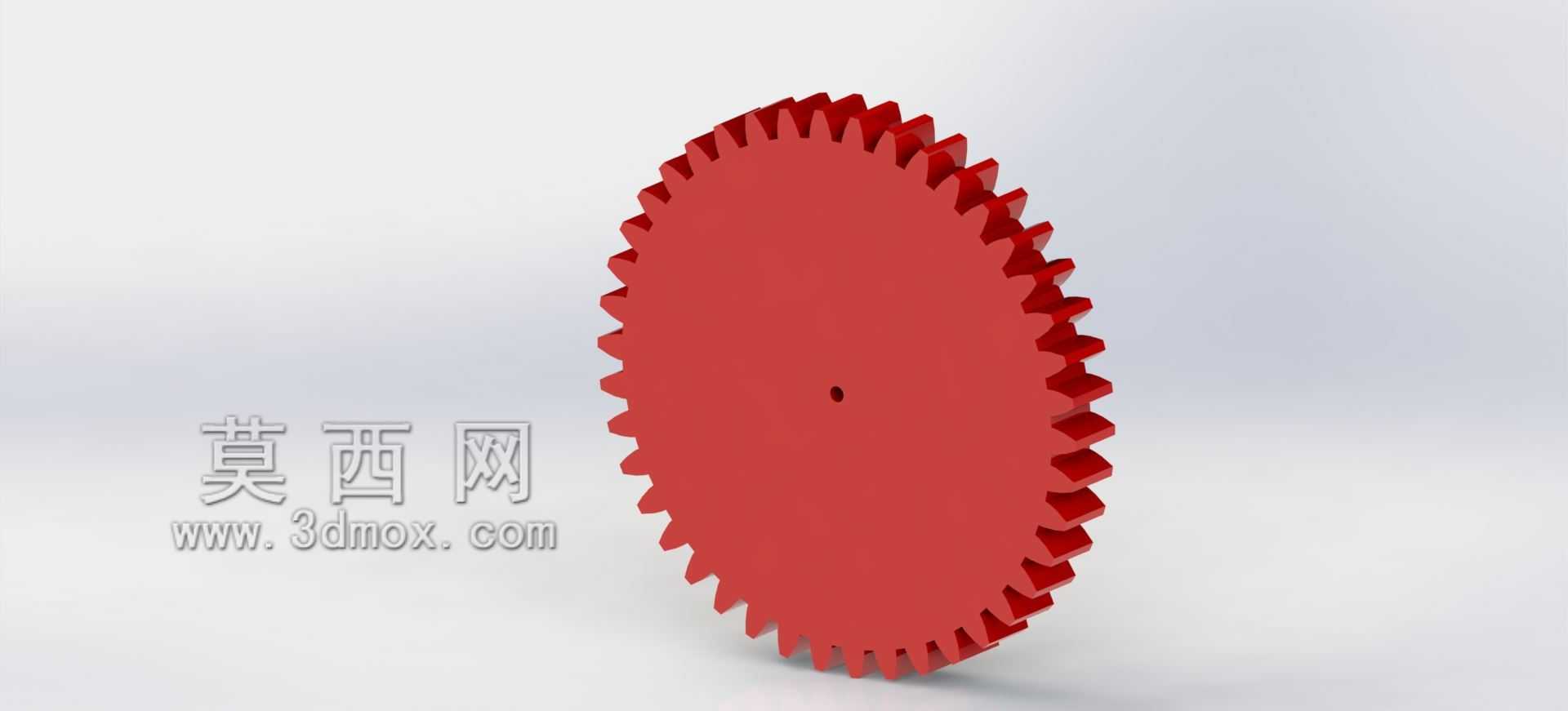

渐开线直齿圆柱传动齿轮结构设计

　　在常规机械传动系统的布局中，直齿圆柱齿轮是应用覆盖面最广的动力传递构件，这套齿轮结构的设计，首先围绕通用传动场景的啮合稳定性展开，没有采用特殊变位或者修形的复杂结构，优先适配中小载荷、常温环境下的平行轴传动需求，常见于小型输送线的动力端、轻工设备的进给机构、教学演示用传动台架这类对传动精度要求适中、安装维护便捷性优先的场景。齿形部分采用标准渐开线轮廓，齿顶高、齿根高的参数匹配通用模数系列，啮合过程中重合度控制在合理区间，既保证连续传动不会出现卡滞断齿的风险，也避免了齿面接触应力过度集中的问题，齿根位置做了微小的圆角过渡处理，没有尖锐的应力集中棱边，能有效降低交变载荷下的齿根疲劳断裂概率，适配长期连续运转的工况需求。

　　齿轮中心的安装孔采用基孔制配合公差设计，孔壁的粗糙度控制在适合过渡配合的区间，既可以直接与同直径的传动轴配合传递扭矩，也可以根据实际安装需求加装键槽、紧定螺钉孔等定位结构，不需要额外对齿轮本体做大规模的二次加工。齿轮的辐板部分采用实心平板结构，没有做减重孔或者镂空设计，一方面是因为齿轮本身的外径尺寸不大，实心结构的整体刚性更强，在频繁正反转的传动场景下不会出现辐板形变导致的齿面偏磨问题，另一方面实心结构的加工工艺更简单，不管是铣齿加工还是注塑成型，都能快速完成批量生产，降低零件的加工成本。齿轮的端面做了平整处理，没有多余的凸台或者凹槽，安装时可以直接贴紧轴肩或者定位挡圈，轴向定位的基准面精度容易保证，不需要额外调整端面跳动量，

　　对于装配经验不足的一线操作人员也能快速完成安装调试。在实际选型搭配的时候，需要注意配对啮合的两个齿轮必须采用相同的模数与压力角参数，这是保证齿面正确啮合、不出现卡滞或者滑动磨损的核心前提，中心距的尺寸需要根据两个齿轮的分度圆直径之和的一半来确定，安装时要保证两根传动轴的平行度误差控制在允许范围内，避免出现齿面一端接触、一端悬空的偏载问题，长期偏载运行会加速齿面的磨损，甚至出现断齿的故障。这套齿轮的齿宽尺寸经过合理匹配，既保证足够的齿面接触面积传递额定扭矩，也不会因为齿宽过大导致传动轴受径向力过大增加轴承的负载，齿宽方向的尺寸公差控制在合理范围，装配时不需要额外打磨齿面就能顺畅啮合。从设计思路上来说，这套齿轮没有追求特殊的高性能参数，

　　而是优先平衡了加工难度、装配便捷性、通用适配性三个核心维度，不需要专用的加工刀具或者特殊的装配工装，就能在大部分常规传动场景下替代同参数的标准齿轮使用，对于设备维修替换、非标设备快速搭建、教学模型制作这类场景来说，这种结构的齿轮实用性更强，不需要复杂的参数校核就能直接选用。齿轮的外径、齿顶圆、齿根圆的尺寸边界都控制在常规传动空间的适配范围内，不会出现安装时和周边的机架、护罩、其他传动件发生干涉的问题，安装前只需要核对轴径、模数、齿数、中心距这几个核心参数，就能完成匹配安装，不需要做复杂的空间干涉校验。齿面的轮廓精度满足中等精度传动的要求，传动过程中的噪音控制在常规工业场景可接受的范围内，不需要额外加装消音或者减震结构就能满足使用需求，对于没有高精度传动要求的普通动力传递场景，这种精度等级的齿轮完全可以覆盖使用需求，不需要选用更高精度等级的齿轮增加不必要的成本。
