工业循环冷却系统管路集成设计方案

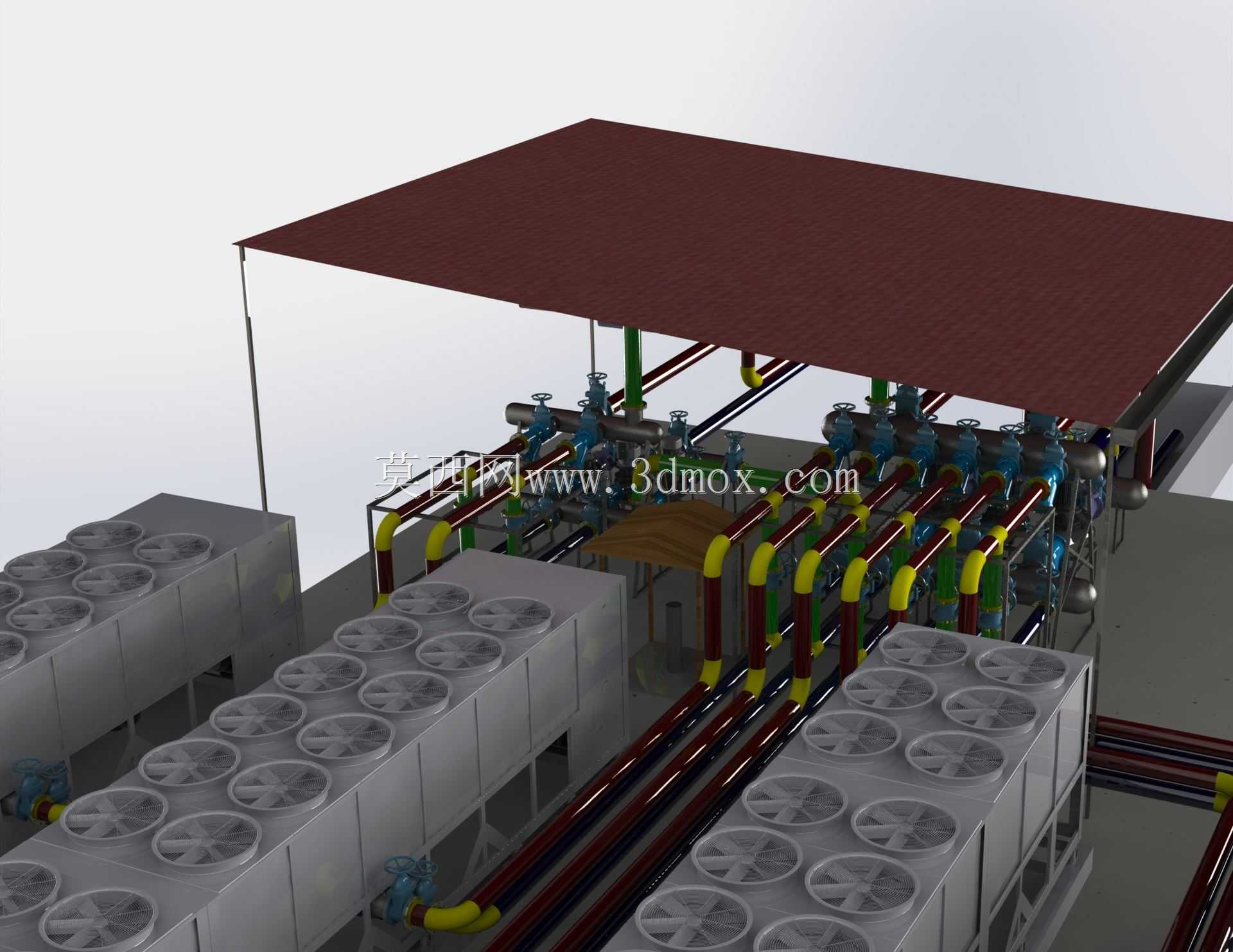

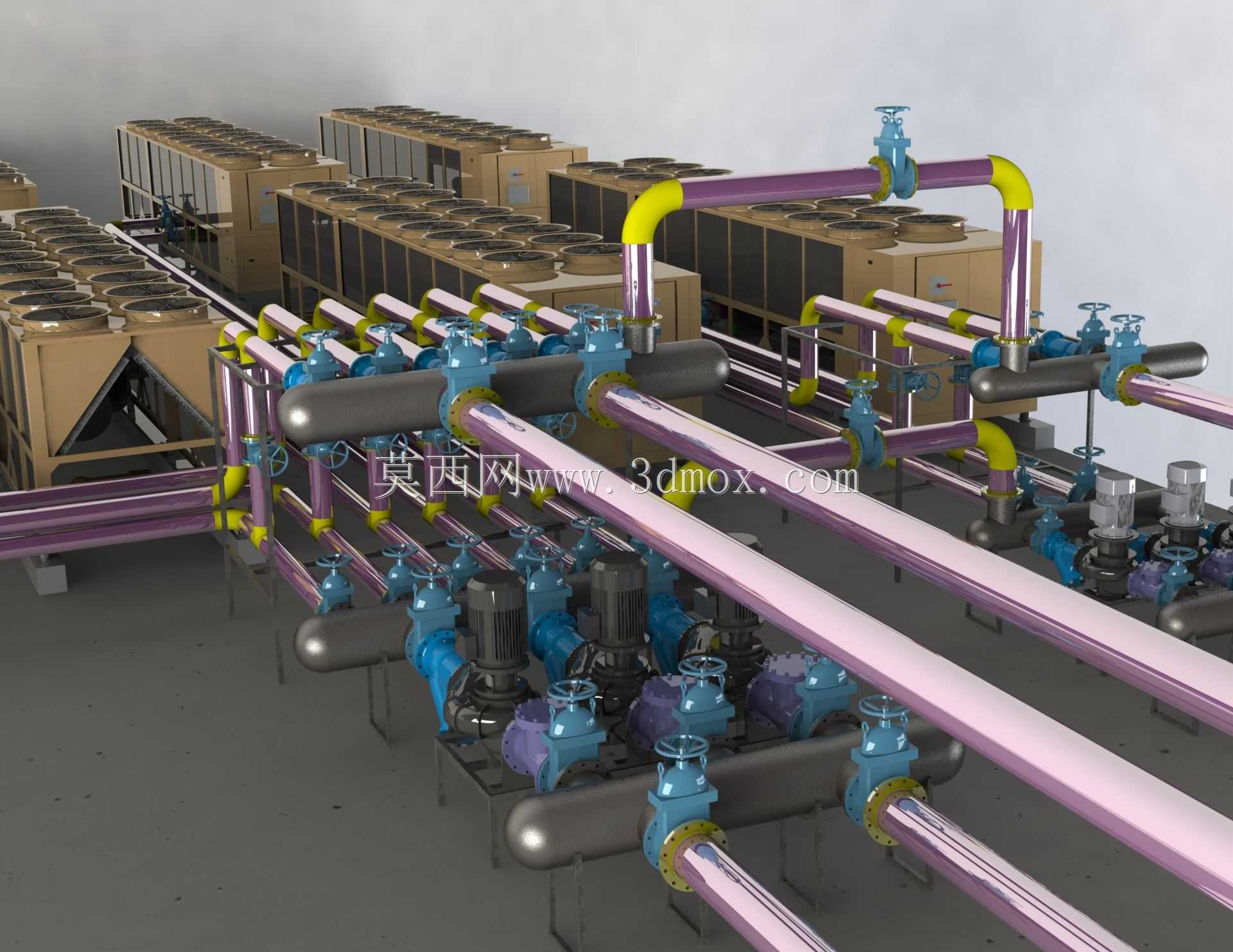

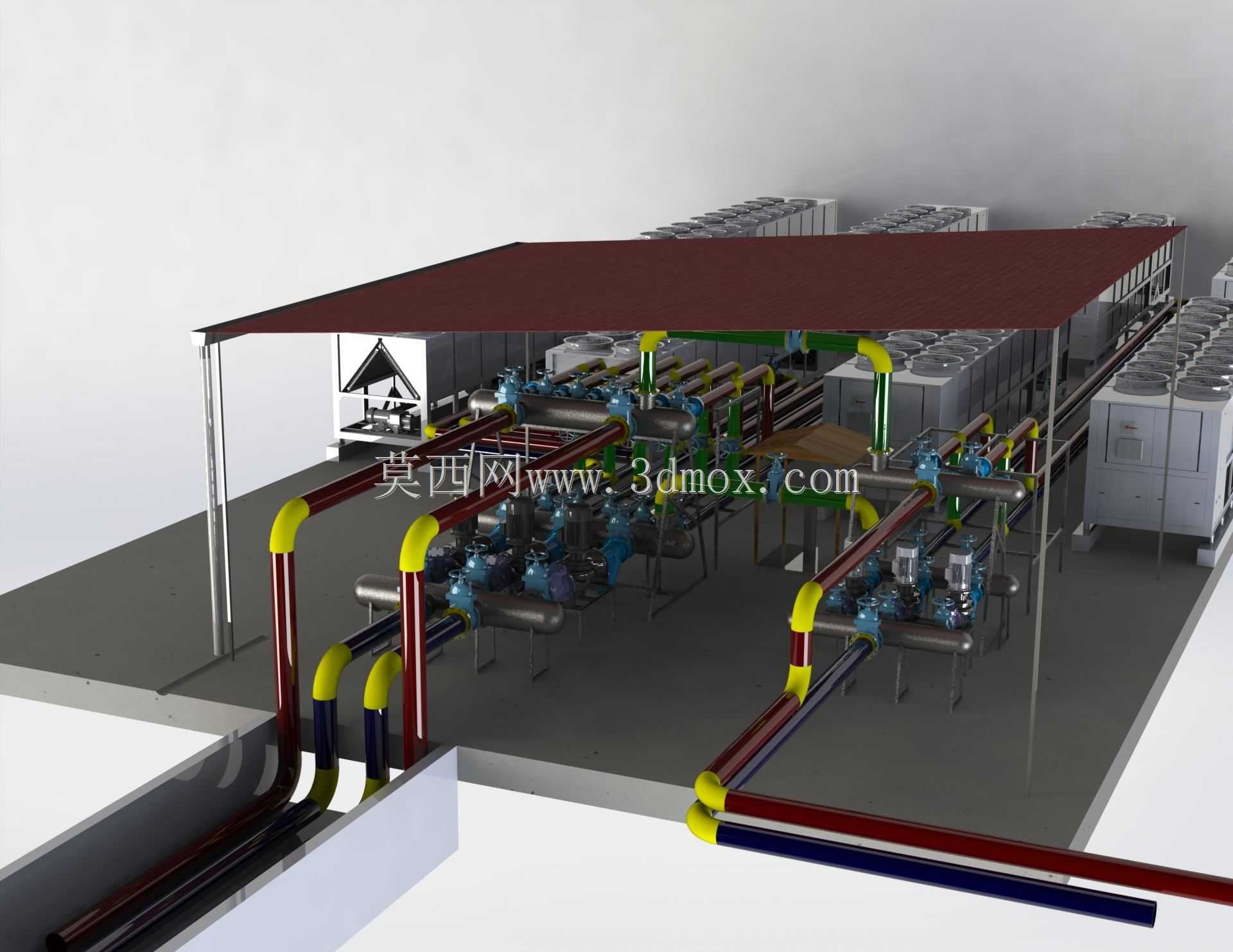

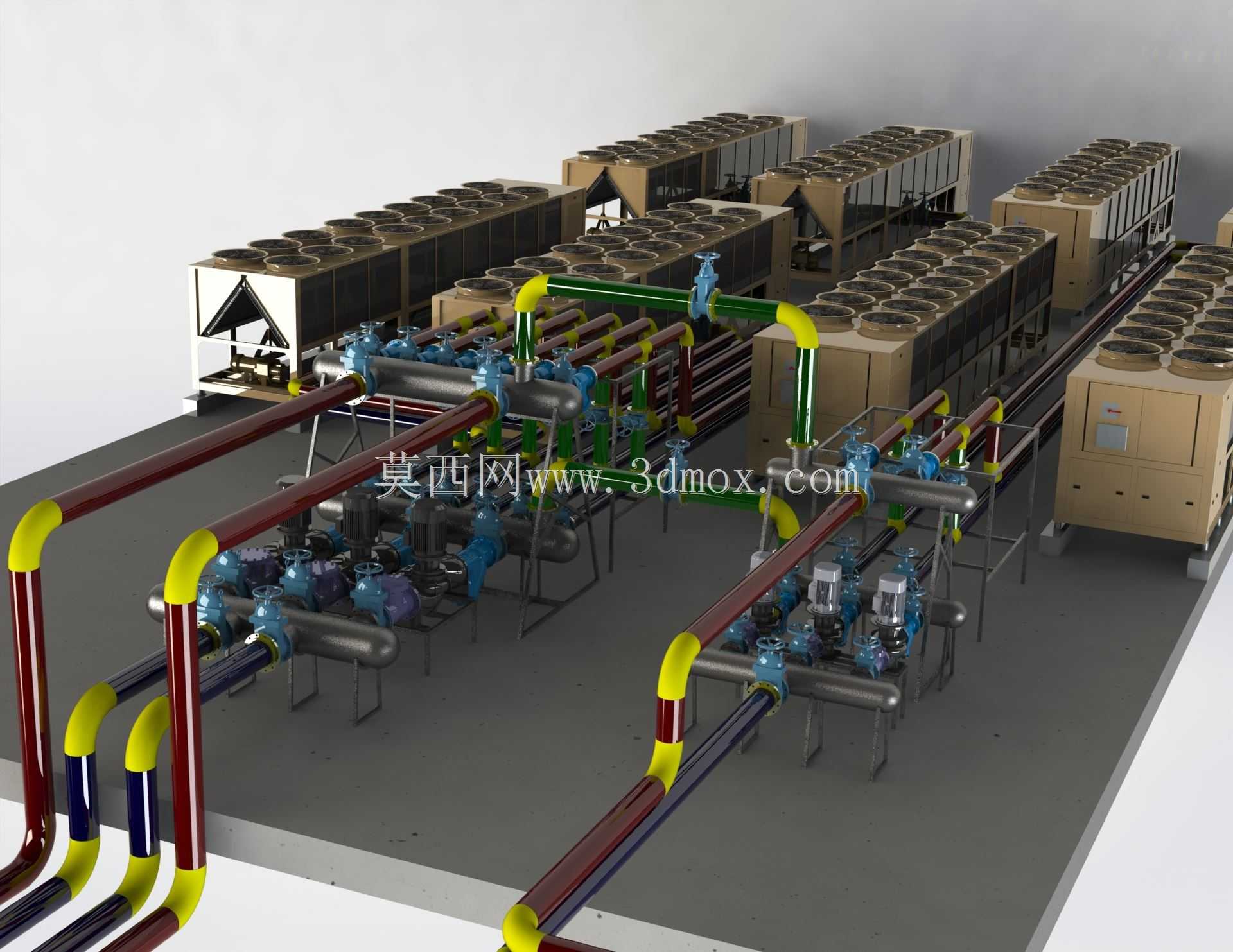

这套冷却系统管路集成方案，主要面向大型工业厂区、数据中心、集中制冷站房等需要持续带走工艺产热的应用场景，承担整个系统内冷却介质的循环输送、压力调控、流量分配与热交换衔接功能，是保障产热设备持续稳定运行、避免工况过热失效的核心流体输送配套系统。整套系统在设计阶段优先考量了现场集中排布的安装需求，将多组冷却器、循环泵、控制阀门与输送管路做了模块化集成排布，所有管路走向沿设备排布轴线做分层规划，主输送管路沿通道中心架空铺设，分支管路垂直对接各台冷却器的进出介质接口，既预留了充足的设备检修操作空间，也避免了管路交叉弯折带来的局部流阻升高问题。系统配置的多台循环泵采用冗余备份排布，单台泵体可独立切断检修不影响整体系统的循环运行，管路上配置的各类阀门可精准调控各支路的介质流量与通断状态，匹配不同负载下的冷却需求变化，弯头位置做了顺向弧度过渡，减少介质输送过程中的压力损耗，提升整体循环效率。在安装边界设计上，整套系统的底部支撑结构统一适配标准工业厂房的地面承重要求，管路架空高度预留了常规巡检与小型配件更换的操作空间，所有阀门的操作手柄均朝向巡检通道一侧，无需额外攀爬即可完成开度调节与状态核查，冷却器的排布间距满足设备吊装更换的作业半径要求，外接管路的接口位置统一预留标准法兰对接位，可直接对接厂区现有主循环管路，无需额外做非标转接设计。整套系统的管路配色做了功能区分，不同介质属性的管路采用差异化外观标识，方便现场运维人员快速识别管路功能，降低误操作风险，泵体与管路的连接位置配置了减震衔接结构，减少泵组运行过程中的振动传递到管路系统，降低长期运行后的管路接口渗漏风险，所有管路的固定支架位置均经过受力核算，避免满管运行时的管路形变位移，保障整套系统长期稳定运行。
