早期飞机星型径向气缸排布动力装置

　　这款径向排布的动力装置，核心应用场景集中在早期轻型螺旋桨飞机的动力输出端，作为整机动力源直接驱动螺旋桨旋转产生拉力，支撑飞机完成起飞、巡航、机动等全飞行阶段的动力供给。不同于直列、V型排布的动力装置，径向结构将多组气缸围绕中心曲轴呈圆周均匀分布，单排可布置5-9个气缸，多排叠加可进一步提升输出功率，这种布局在早期航空动力发展阶段，能够在较小的迎风面下实现更大的排量，同时气缸直接暴露在迎面气流中，无需额外布置复杂的水冷散热管路，仅靠风冷即可满足持续工作的散热需求，大幅降低了动力系统的整体重量与故障点，适配当时轻型飞机的载重与维护能力。从功能特性来看，该结构的每个气缸独立完成进气、压缩、做功、排气循环，曲轴采用单曲柄结构，

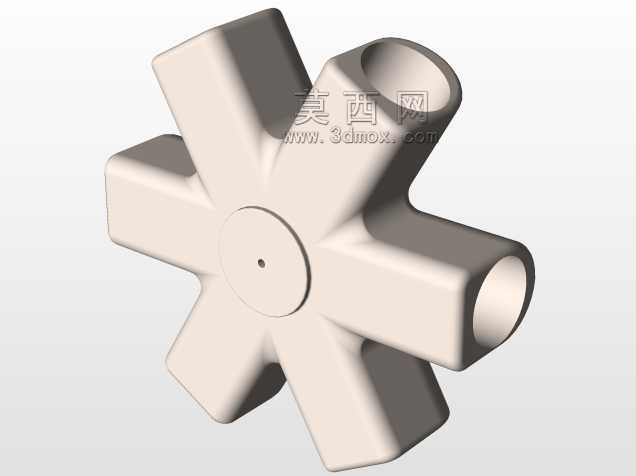

　　所有气缸的连杆共同铰接在同一个曲柄销上，做功行程依次错开，动力输出的平顺性优于同缸数的直列结构，且单缸故障不会直接导致整机动力完全丧失，在早期航空发动机可靠性不足的阶段，这种冗余特性能够提升飞行的安全系数。设计过程中首先要确定气缸的中心分布圆直径，这个尺寸直接决定了动力装置的整体外径，也就是飞机机头的迎风截面尺寸，需要匹配机身前段的蒙皮内径，保证气缸散热片与蒙皮之间预留足够的通风间隙，避免散热气流受阻；其次要核算每个气缸的轴线夹角，保证相邻气缸的外壁、散热片之间不发生干涉，同时给进气歧管、点火线路预留足够的布置空间，中心曲轴箱的壁厚需要根据做功时的爆发压力核算，既要满足强度要求承受活塞传递的交变载荷，又要尽可能控制重量，

　　适配航空场景的减重需求。安装边界上，该装置通过曲轴箱后端的安装法兰与机身防火墙连接，法兰上的安装孔位需要与机身承力框架的预装孔完全同轴，保证动力输出轴与螺旋桨安装座的同轴度误差控制在允许范围内，避免高速旋转时产生额外振动；曲轴前端的输出轴需要匹配螺旋桨的安装锥面与锁紧螺纹，保证螺旋桨安装后无偏摆，各个气缸的进排气口朝向需要统一规划，避免与机身内的燃油管路、操纵钢索发生干涉，点火导线的走线需要沿着气缸间隙布置，远离高温排气口防止线路老化破损。实际使用中，这种径向结构的动力装置维护便利性较好，地勤人员可以直接在机头位置完成火花塞更换、气缸密封性检查等日常维护工作，无需拆解大量外围附件，在前线机场简陋的维护条件下也能快速完成检修；

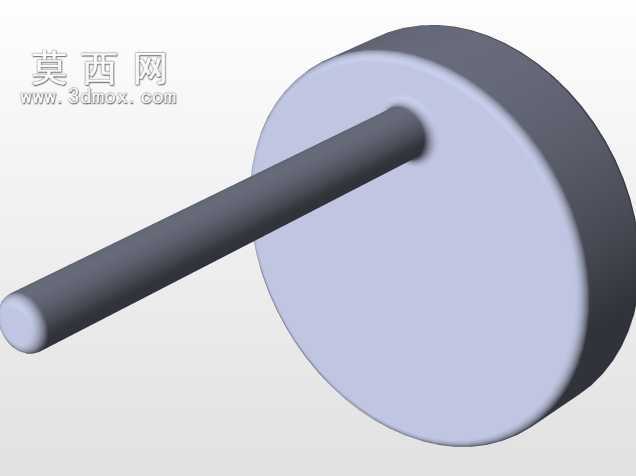

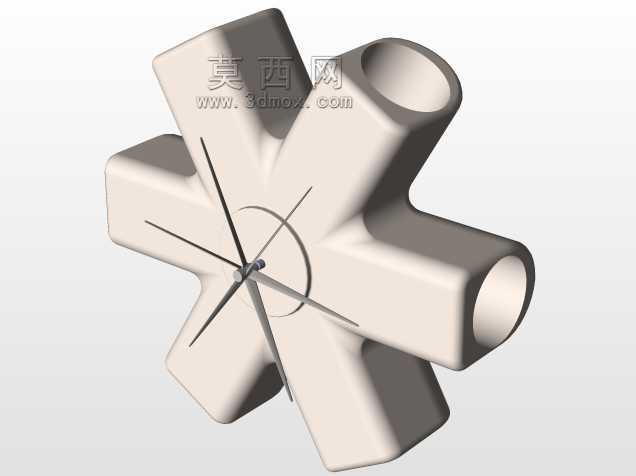

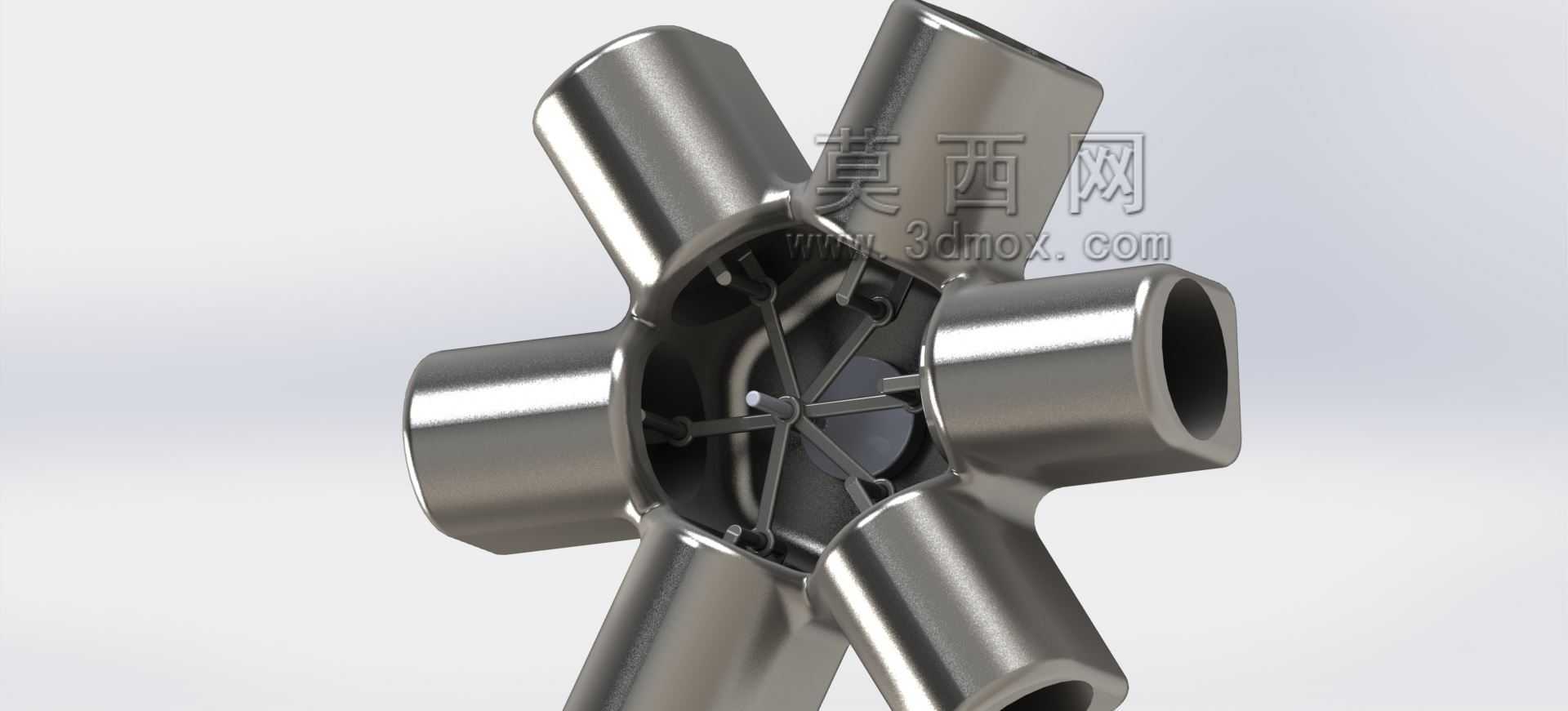

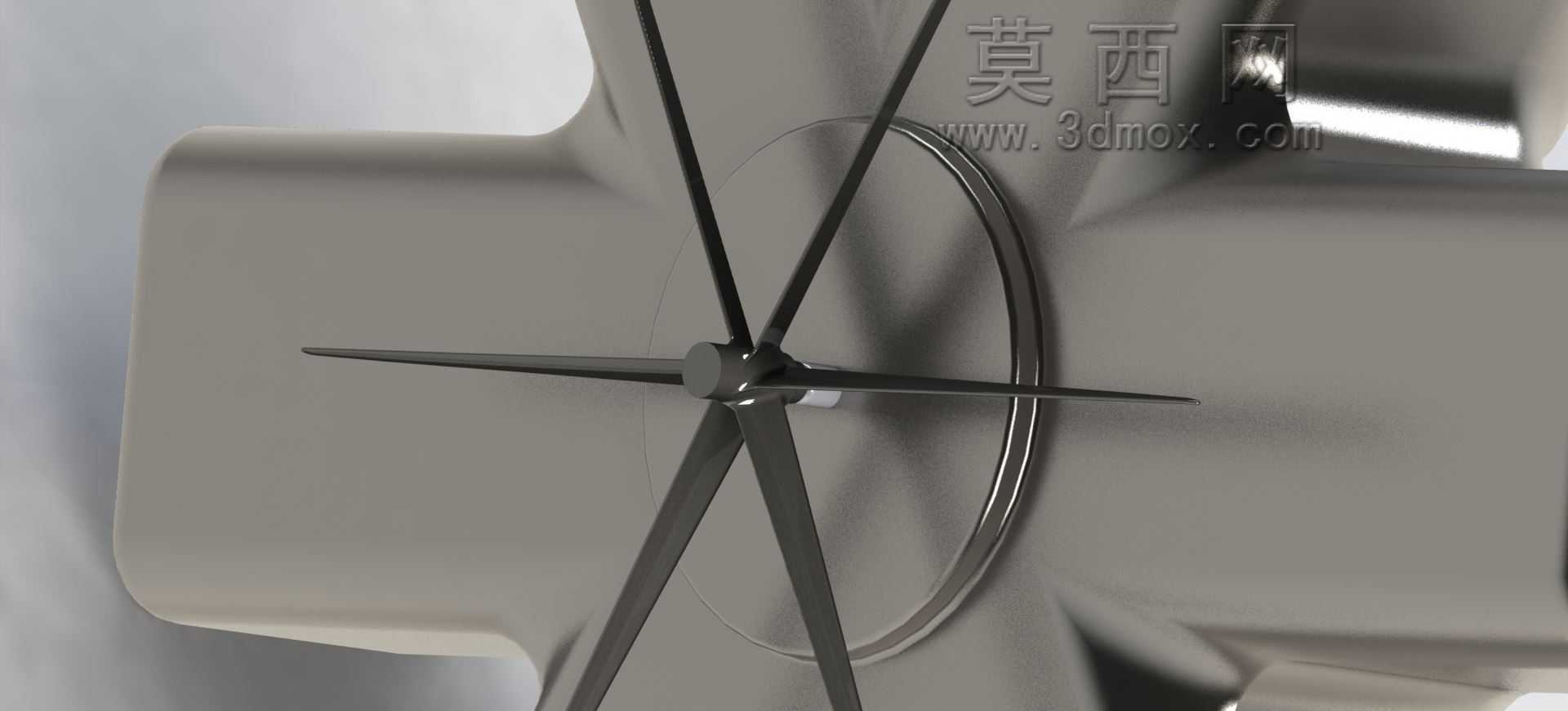

　　不过这种结构的迎风阻力相对较大，随着航空动力技术发展，后续更高功率的动力装置逐步替换了这类结构，但在轻型运动飞机、仿古复刻机型中，这类径向动力装置仍有应用，其独特的机械结构与排气声浪也成为早期航空文化的典型符号。建模过程中需要重点关注中心曲柄与多组连杆的铰接配合关系，每个连杆的大端共同贴合在曲柄销的轴颈上，需要保证相邻连杆端面之间留有合理的配合间隙，避免工作时发生摩擦卡滞；气缸与曲轴箱的连接止口需要保证同轴度，让活塞在气缸内往复运动时无偏磨，散热片的排布方向顺着气流流向，提升风冷散热的效率，整个模型的装配关系完全还原实际结构的运动逻辑，可用于结构原理演示、仿古机型的动力系统匹配参考。
