L型带孔直角连接固定支架结构

　　日常做设备结构改型、工装夹具搭架的时候，这类L型直角连接支架的出场率其实非常高，不管是小型自动化设备的型材框架边角加固、输送线侧边的导向件安装固定，还是非标工装的定位支座搭建，都能看到这类结构的身影。不同于普通的平角连接片，这种带U型立臂的角斜角支架，能同时实现两个垂直方向的多点位连接，避免单孔固定带来的转动窜动问题，在有小幅振动的设备工位上，连接可靠性比单孔直角片高出不少。

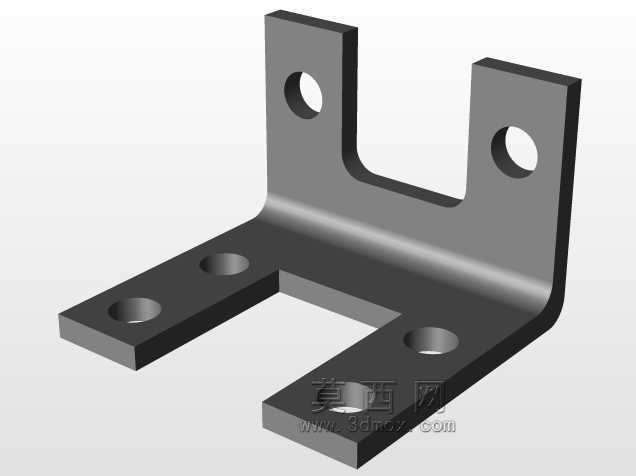

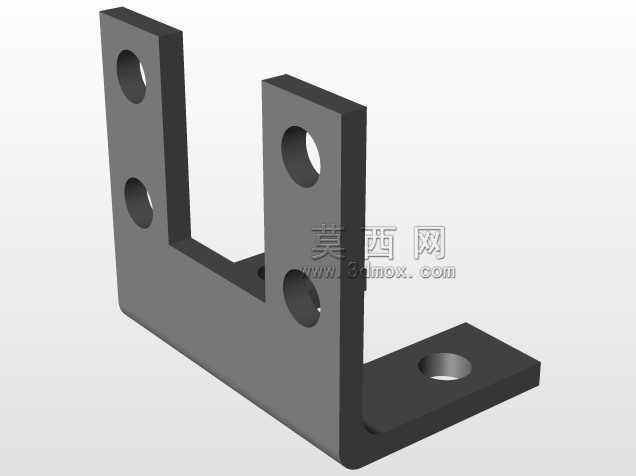

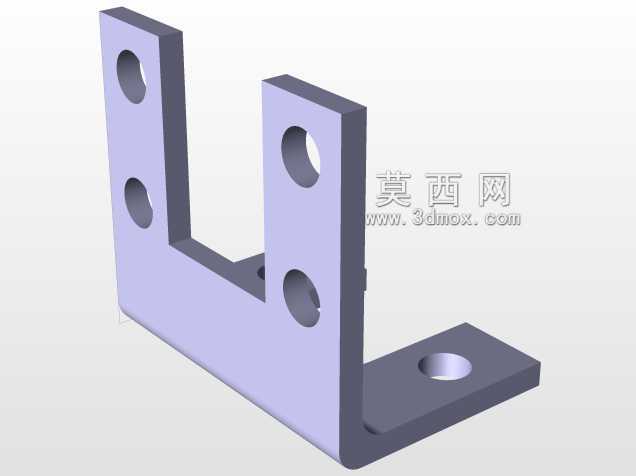

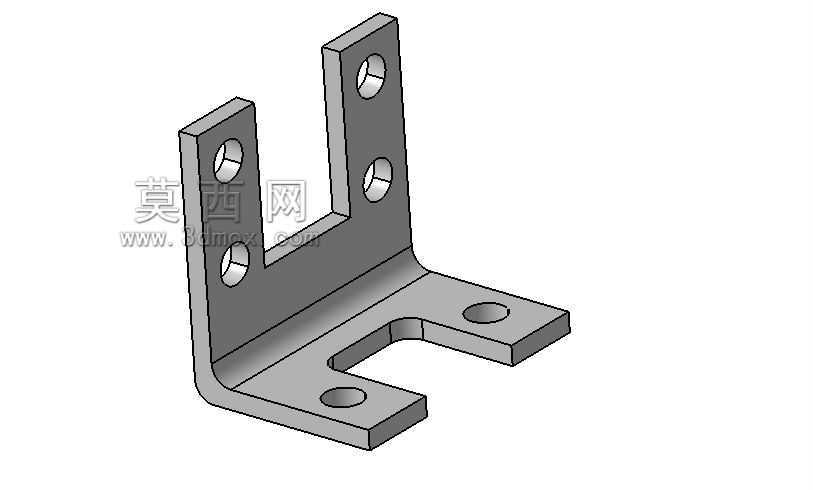

　　从实际使用场景来看，这类支架常被用在设备框架的90度拼接处，比如轻型皮带线的侧边挡板安装、检测工位的传感器支架固定、小型机柜内部的元器件安装支座，甚至部分民用五金的货架边角加固、护栏连接点位也会用到同结构的配件。它的立臂做了U型开槽式设计，两个立臂上各预留了两个同轴安装孔，安装时可以穿过螺栓将两个垂直排布的型材或者板件牢牢拉住，底部的两个安装耳则各带一个沉头孔，能将整个支架固定在基准安装面上，沉头孔的设计可以让螺栓头部完全埋入支架平面，不会突出表面刮擦后续安装的零部件，也不会额外占用安装空间。

　　做这个结构的三维建模时，首先要确认安装边界的尺寸约束：底部两个安装耳的中心距需要匹配常用的2020、3030型材的孔位间距，避免出现孔位对不上无法安装的问题；立臂的高度要根据实际连接的型材截面尺寸来定，保证立臂上的安装孔能完全对齐型材的中心槽孔，不会出现孔位偏出型材壁厚的情况。折弯处的圆角是建模时需要重点注意的细节，不能直接做直角折弯，要根据板材厚度预留合适的折弯内R角，一般1.5到2mm厚的冷轧钢板折弯，内R取0.5到1倍板厚即可，既符合钣金加工的工艺要求，避免折弯处出现应力集中开裂的问题，也能让支架贴装时和安装面完全贴合，不会因为折弯处的直角干涉导致支架翘边、固定不稳。

　　结构设计上，立臂和底板的连接处做了小范围的加强过渡，没有直接用直角拼接，能提升整个支架的抗扭强度，当设备运行产生振动时，折弯处不会因为长期受交变应力出现断裂变形。立臂上的安装孔做了等径通孔设计，适配常用的M4、M5内六角螺栓，安装时可以根据实际的连接间隙微调螺栓的锁紧位置，容错率比攻丝孔更高，哪怕现场安装时出现小范围的孔位偏差，也能顺利穿入螺栓完成固定。底部的两个安装耳做了缺口式设计，不是整块的方形底板，一方面能减少板材的用料，降低配件的整体重量，另一方面在安装空间比较局促的位置，缺口可以避让开安装面上的凸起焊点、加强筋等结构，不需要额外对安装面做打磨处理就能顺利装平。

　　实际选型使用的时候，要先确认安装点位的负载大小，如果是用来固定重量较轻的传感器、小型导向件，用1.5mm厚的板材冲压的支架就足够满足强度要求；如果是用来承受侧向拉力的框架连接点位，就需要选2mm以上厚度的板材，同时可以在立臂和底板的焊接处（如果是焊接结构的话）增加三角加强筋，进一步提升结构的抗变形能力。安装时要注意先固定底部的两个安装螺栓，调整好支架的垂直角度之后再锁紧立臂上的连接螺栓，避免支架出现倾斜，导致后续安装的零部件位置偏差，影响设备的运行精度。这类支架的表面处理一般采用镀锌或者喷塑，能适应车间内的常规潮湿、多尘环境，不容易出现锈蚀问题，长期使用也能保持足够的连接强度，不需要频繁更换维护。
