多接口工业接线端子防护电箱结构

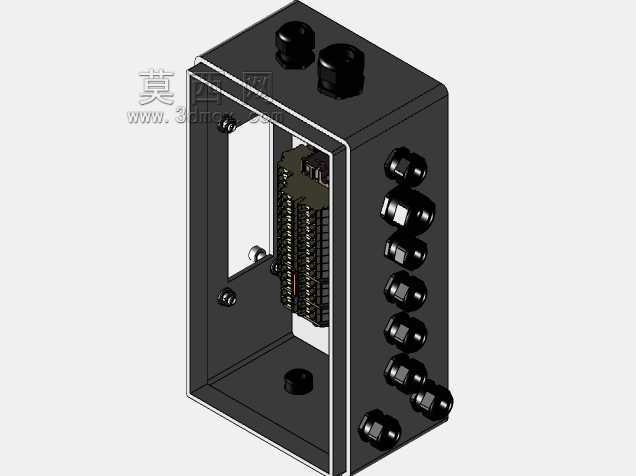

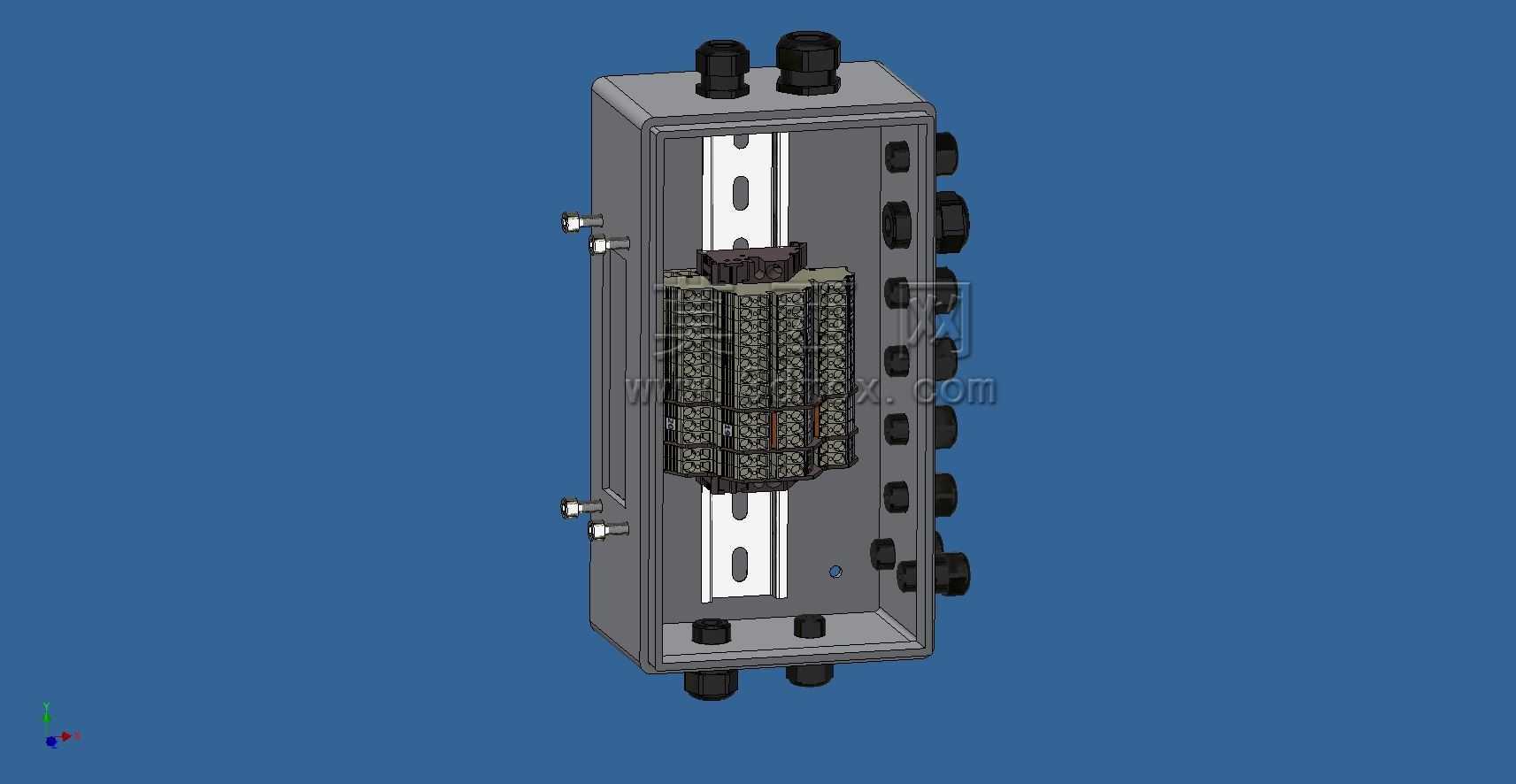

　　这款小型电气防护箱体，核心面向工业现场分布式接线、小回路信号与动力转接场景设计，常见于自动化生产线侧旁、户外小型设备集群、楼宇弱电井内的线路分接环节，用来承载端子排、短接件这类接线组件，同时为内部电气连接提供防尘、防外物触碰的物理防护，避免现场粉尘、飞溅切削液、意外触碰导致的线路短路或接触不良问题。从结构设计逻辑来看，箱体采用长方体薄壳结构，主体壳体做了折边压型处理，箱盖与箱体的配合面预留了密封胶条安装槽位，闭合后可以形成稳定的防护腔体，避免缝隙处进入杂物。内部预留了标准导轨安装位，也就是图中可见的长条形安装轨，可直接适配市面上通用的导轨式接线端子，不需要额外打孔固定，现场装配时可以根据实际接线回路数量调整端子排的安装长度，

　　灵活适配不同路数的接线需求。箱体的进出线接口做了多方向布局，顶部设置两个大规格线缆格兰头安装位，用来引入主干进线，侧面则排布了多组小规格接口位，对应各个分支回路的出线，每个接口都可以配套标准电缆防水接头，锁紧后可以固定线缆同时密封接口缝隙，避免线缆拉扯导致接线松脱，也能阻挡外部水汽、粉尘进入箱体内部。箱体两侧设置了外露的安装固定柱，既可以作为箱盖的锁紧固定点位，也可以配合安装支架将整个箱体固定在设备机架、墙面或者安装立柱上，固定点位做了加厚处理，避免长期受震动出现固定孔开裂的问题。外形尺寸为225*120的规格，属于紧凑型小电箱范畴，安装时需要预留的边界空间不大，侧面出线时需要预留至少30mm的线缆弯曲半径空间，

　　顶部进线位置需要预留50mm的线缆接头操作空间，方便现场施工时拧紧格兰头、整理线缆。内部腔体的深度设计刚好容纳常规厚度的接线端子排，不会出现空间浪费，也不会因为深度不足导致箱盖压到内部接线端子，端子排后方预留了10mm左右的布线空间，方便主干进线的分线整理，避免线缆过度弯折损伤线芯。这类小型电箱在实际使用中，不需要承载大电流的分断元件，核心作用是做线路的中转分接，相比大型配电柜更加灵活，可以就近布置在接线点位集中的区域，减少长距离布线的线缆浪费，也方便后期运维时快速查找对应线路的接线点。设计时特意将进出线接口做了不同方向的分区，主干进线和分支出线分开布局，避免现场布线时出现线缆交叉杂乱的问题，

　　运维人员打开箱盖后可以清晰区分进线和出线回路，排查线路故障时效率更高。箱体的边角做了小圆角处理，避免加工和安装时锋利的边角划伤施工人员，所有外露的金属边缘都做了去毛刺处理，符合电气设备的安全设计要求。接口的螺纹规格都采用通用的公制标准，现场更换接头或者扩展接口时不需要特殊定制配件，常规的电气辅材就可以完成装配，降低现场施工的配件准备难度。
