十吨级农用双轴液压牵引货运拖车结构

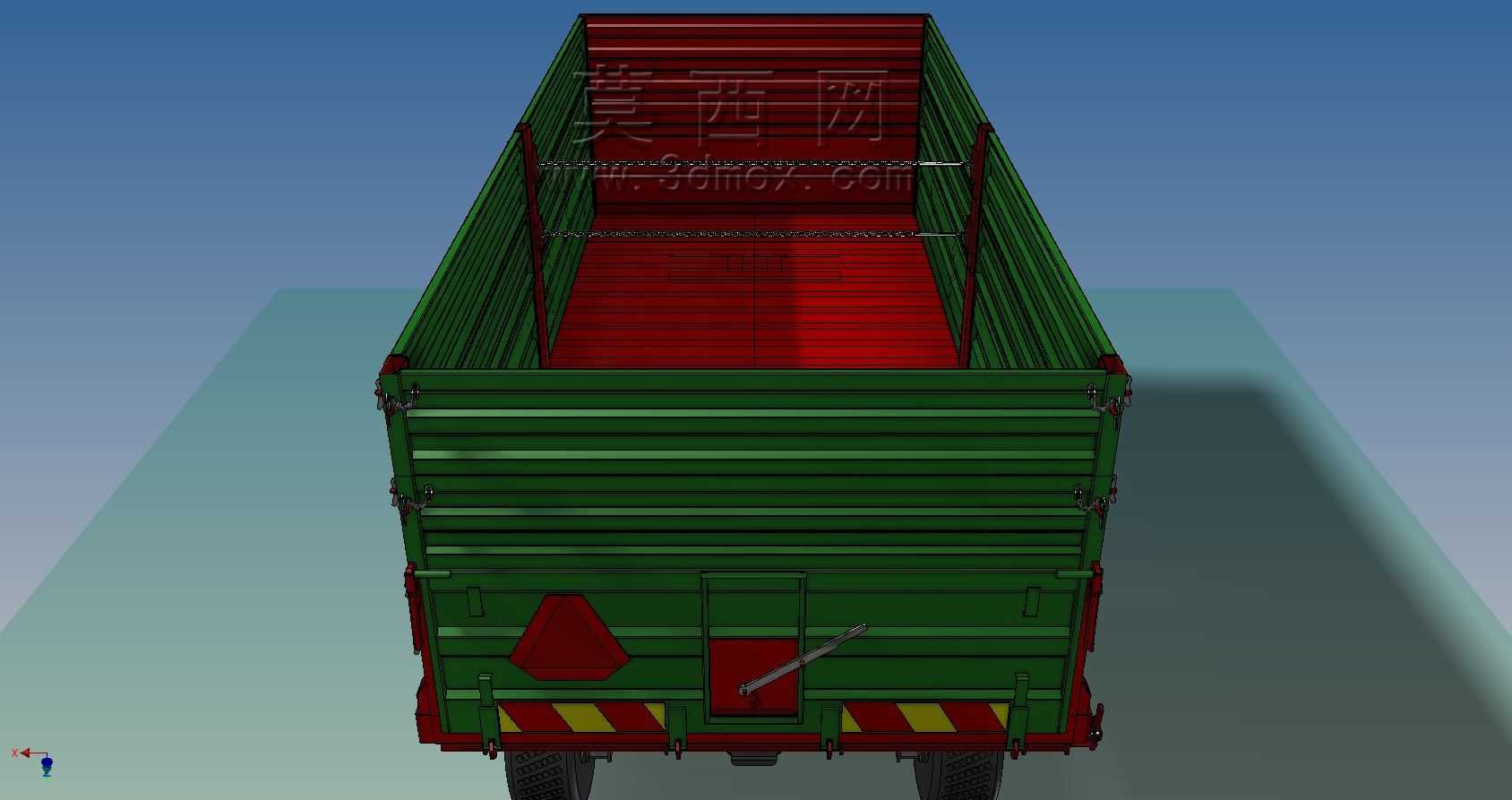

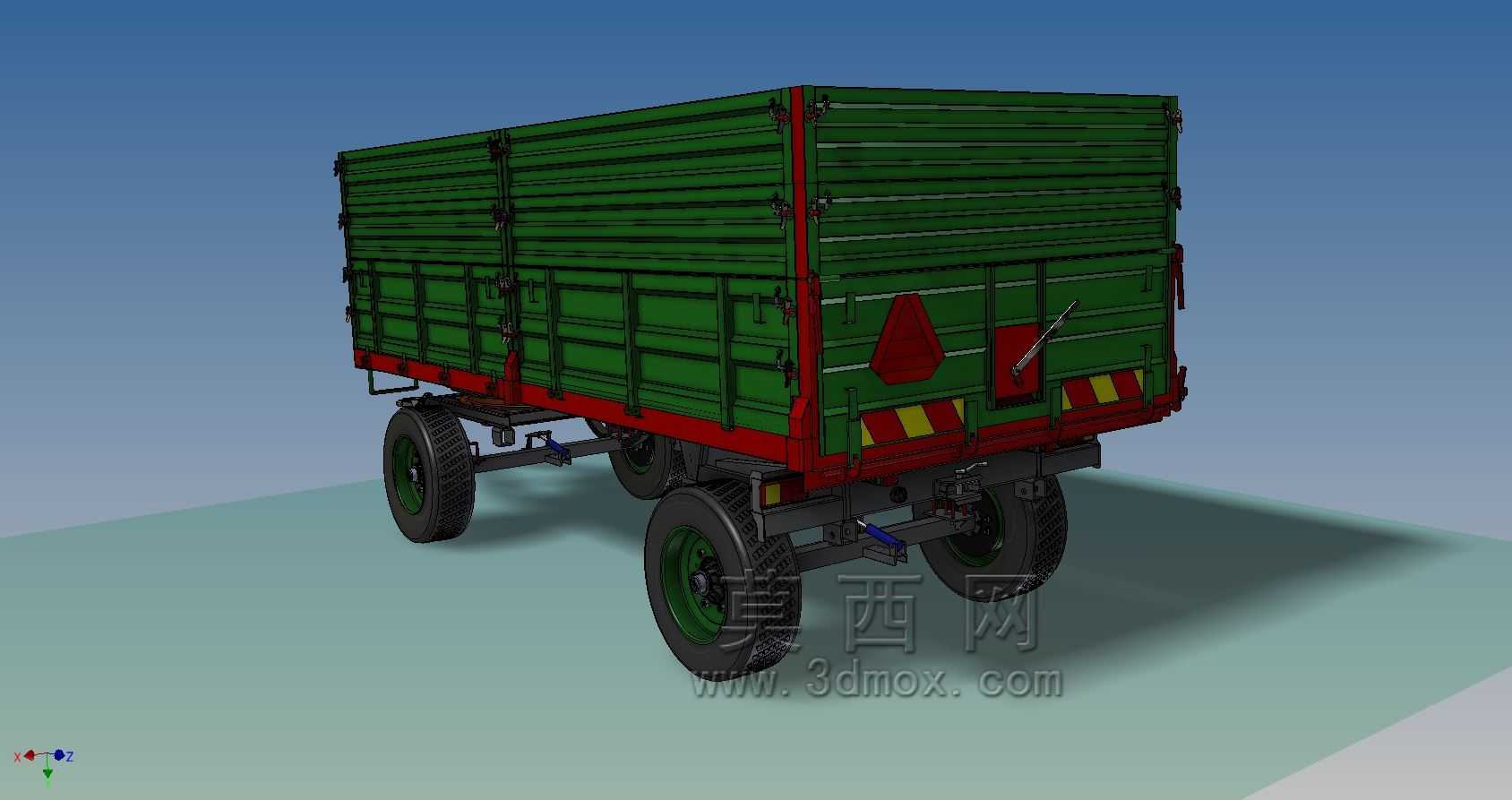

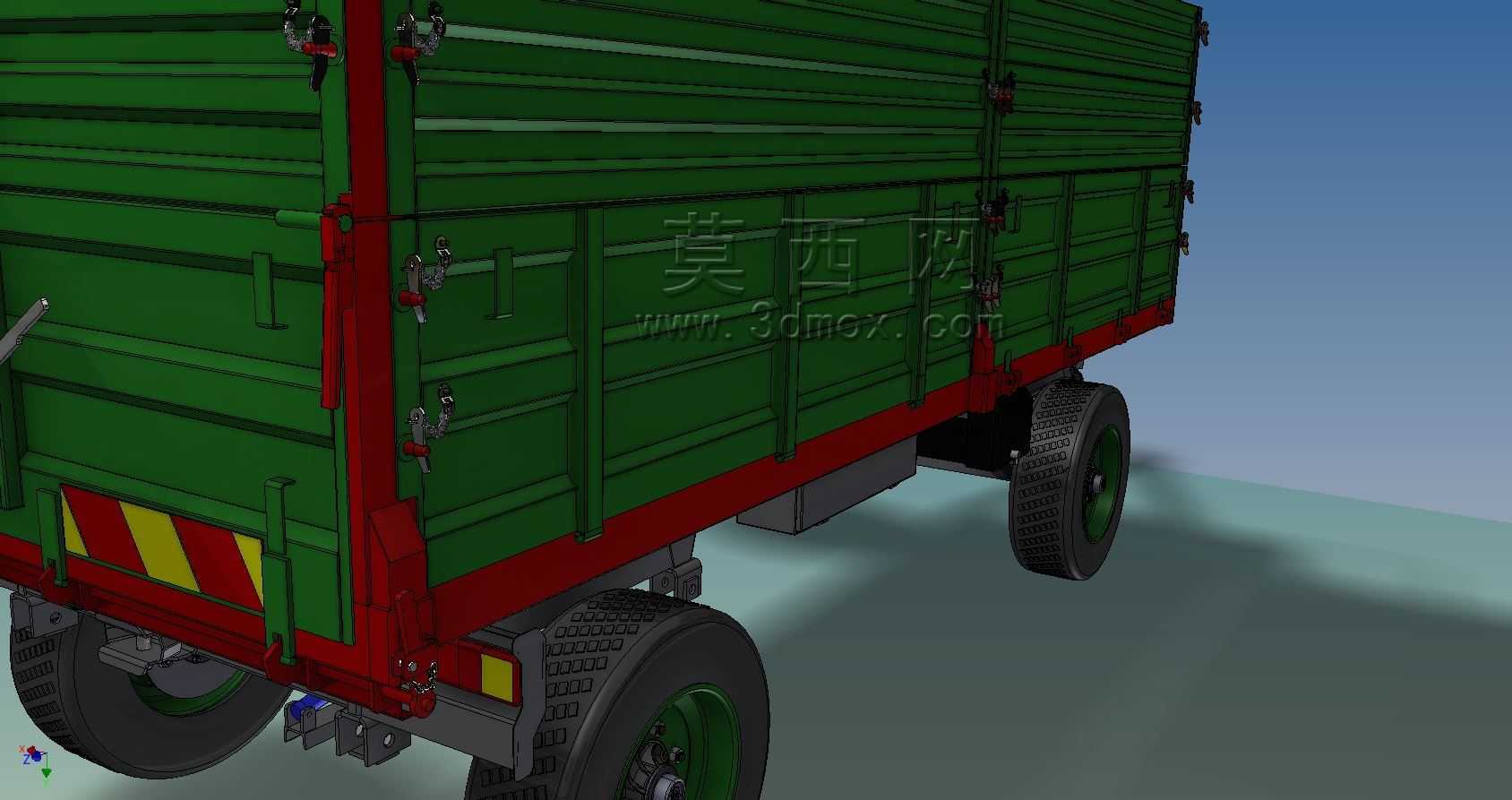

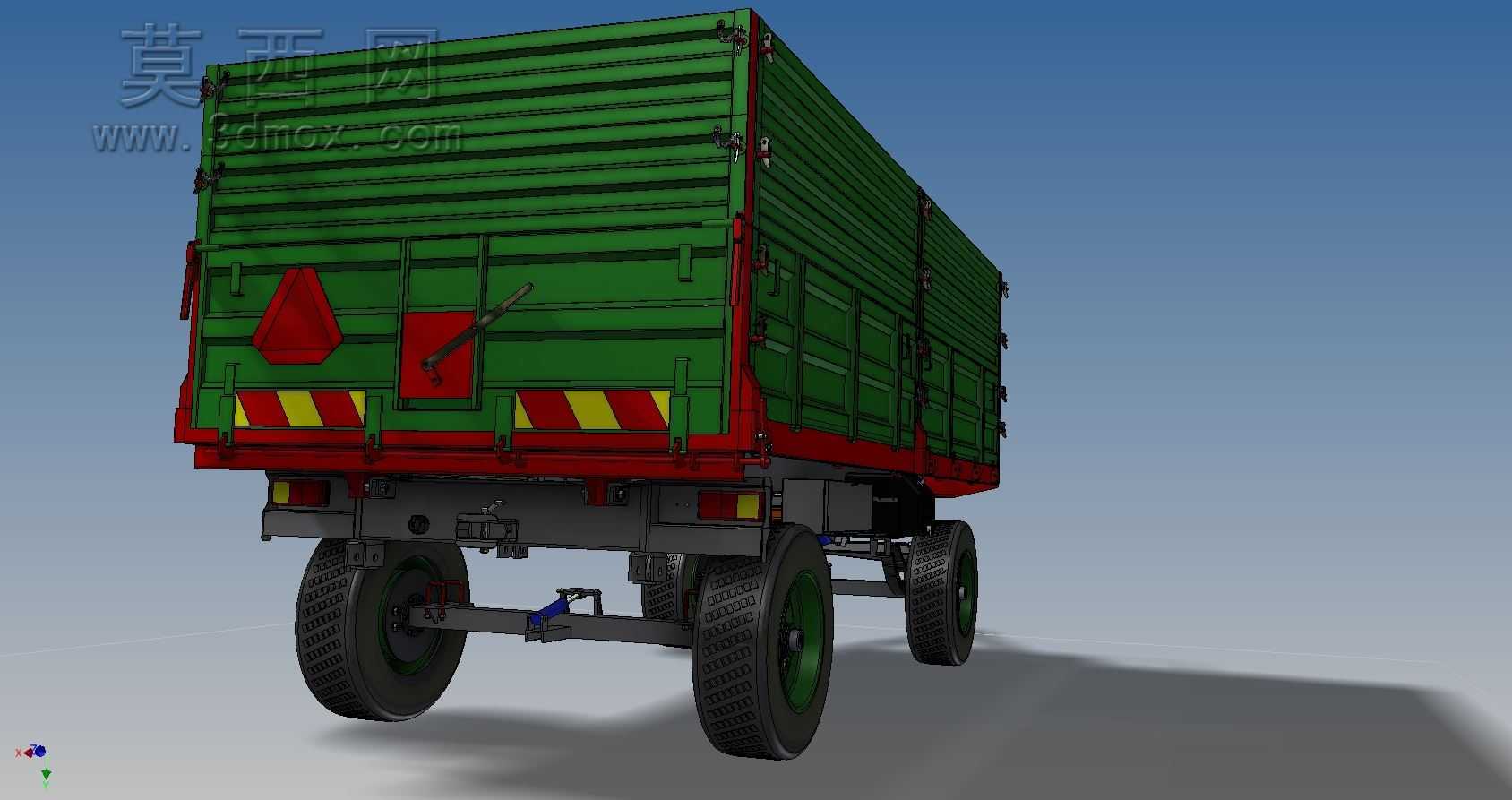

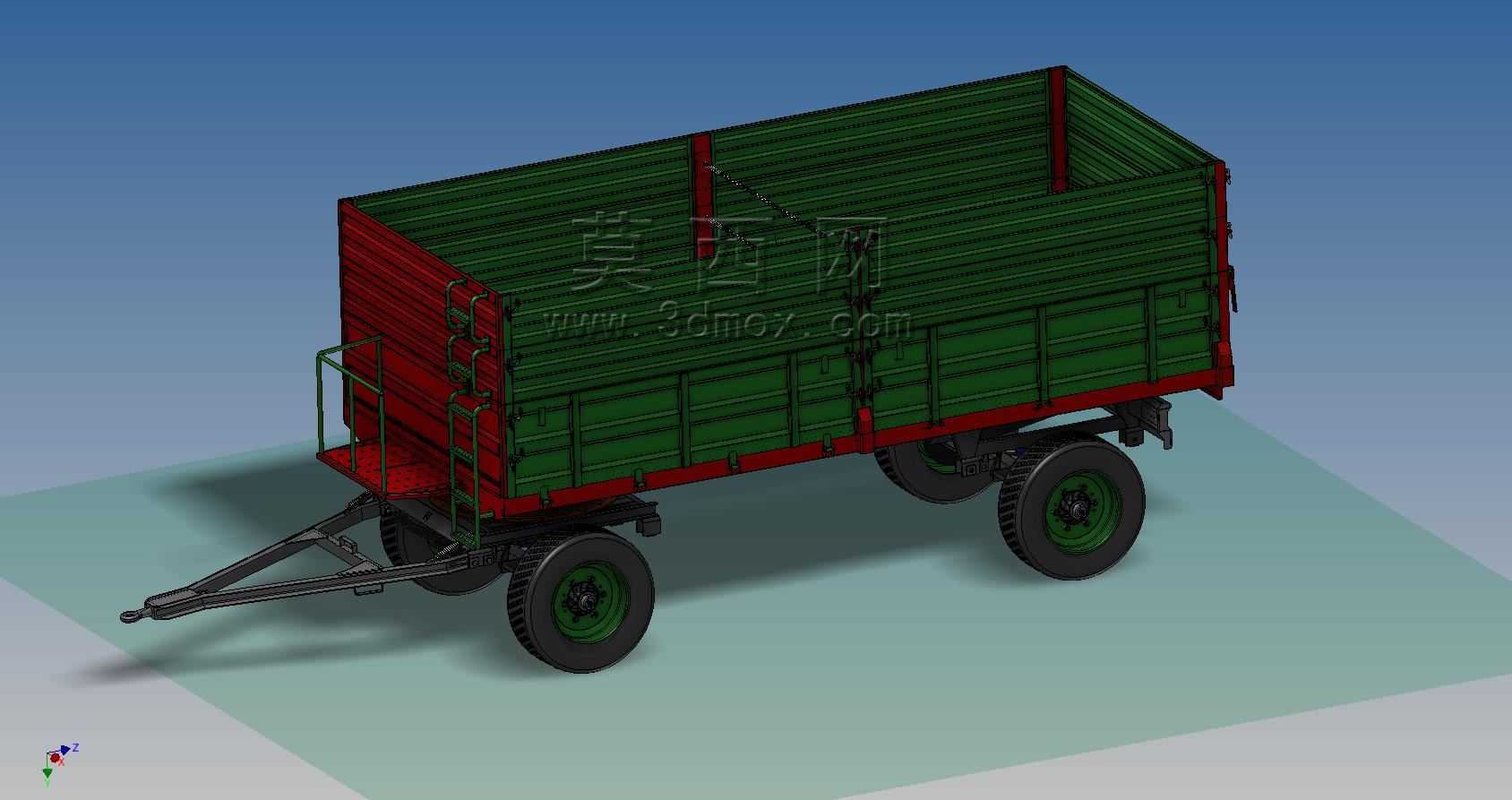

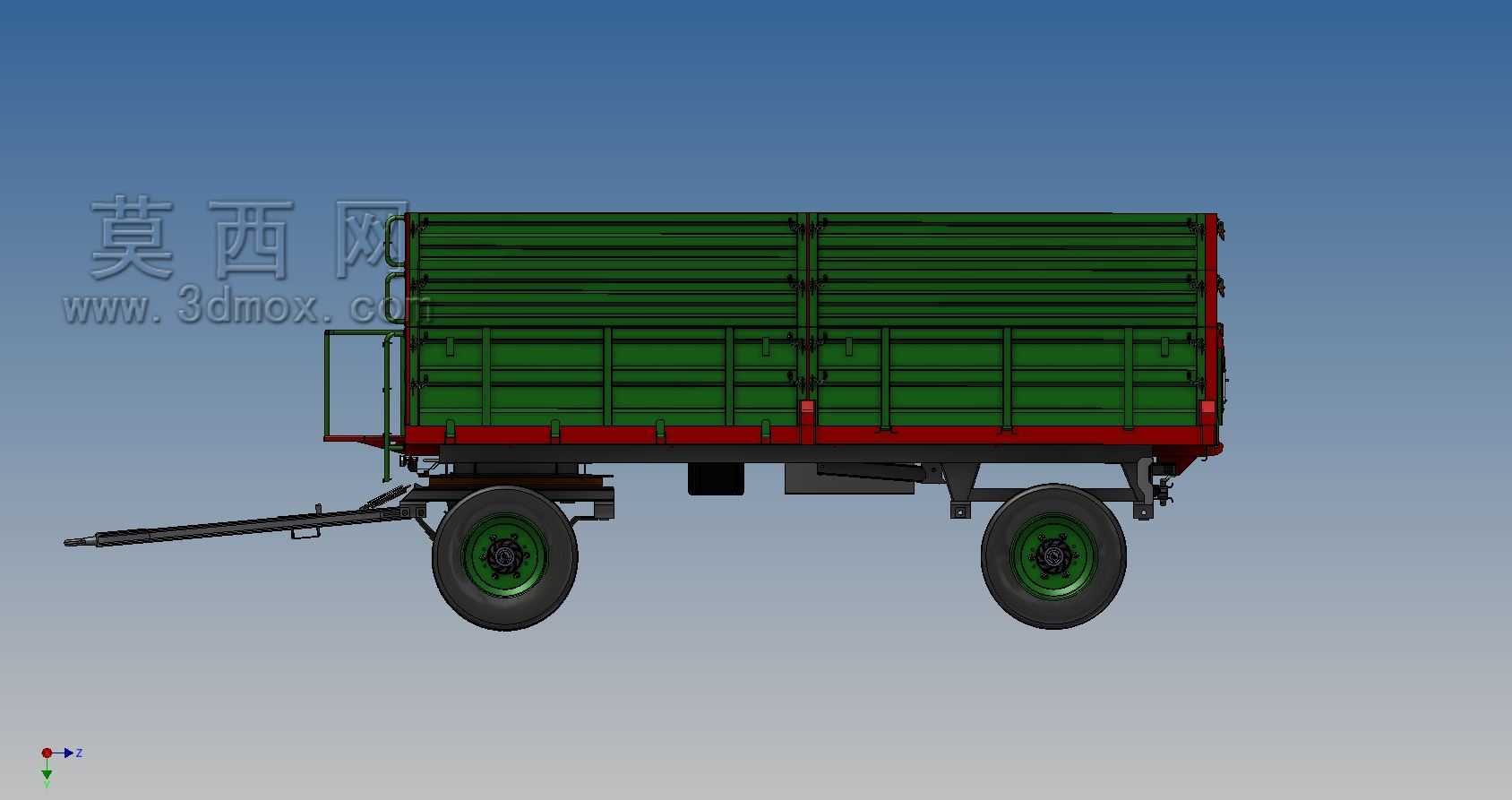

　　在规模化农业生产的物料转运环节，牵引式拖车是衔接田间作业、仓储周转与短途运输的核心配套载具，这类设备需要匹配农用拖拉机的牵引输出特性，同时兼顾非硬化路面的通行能力与重载工况下的结构可靠性，本次呈现的十吨级牵引拖车，就是针对大田作业散料、农资、农产品转运需求开发的专用载具结构。从实际使用场景来看，这类拖车主要服务于粮食收获后的地头转运、有机肥与化肥的田间配送、农牧场草料与养殖废弃物的周转，也可在乡村基建场景中承担砂石、建材的短距离运输，作业场景覆盖松软耕地、机耕道、乡村硬化路等多种路况，因此结构设计上需要优先考虑抗冲击性、行驶稳定性与卸货效率。该拖车采用双轴四轮布局，匹配液压举升机构实现货箱倾翻卸货，相比单轴拖车，双轴结构可以将十吨额定载荷均匀分配到四个车轮上，降低单轮接地比压，避免在松软耕地作业时出现陷车问题，同时双轴布局的行驶稳定性更强，在坑洼路面行驶时货箱摆动幅度更小，能减少散装物料的撒漏。货箱部分采用栏板式结构，侧壁采用分段加高设计，总侧壁高度由三段不同高度的栏板组合而成，既可以根据运输物料的密度灵活调整栏板组合方式，运输高密度的砂石、粮食时可拆除上部栏板降低整车重心，运输低密度的草料、秸秆时可组装全部栏板提升装载容积，这种模块化栏板设计也能降低局部栏板损坏后的更换成本，无需整体更换货箱侧壁。货箱内部有效装载空间长度为5000mm、宽度为2200mm，这个尺寸是结合国内主流农用拖拉机的牵引能力、

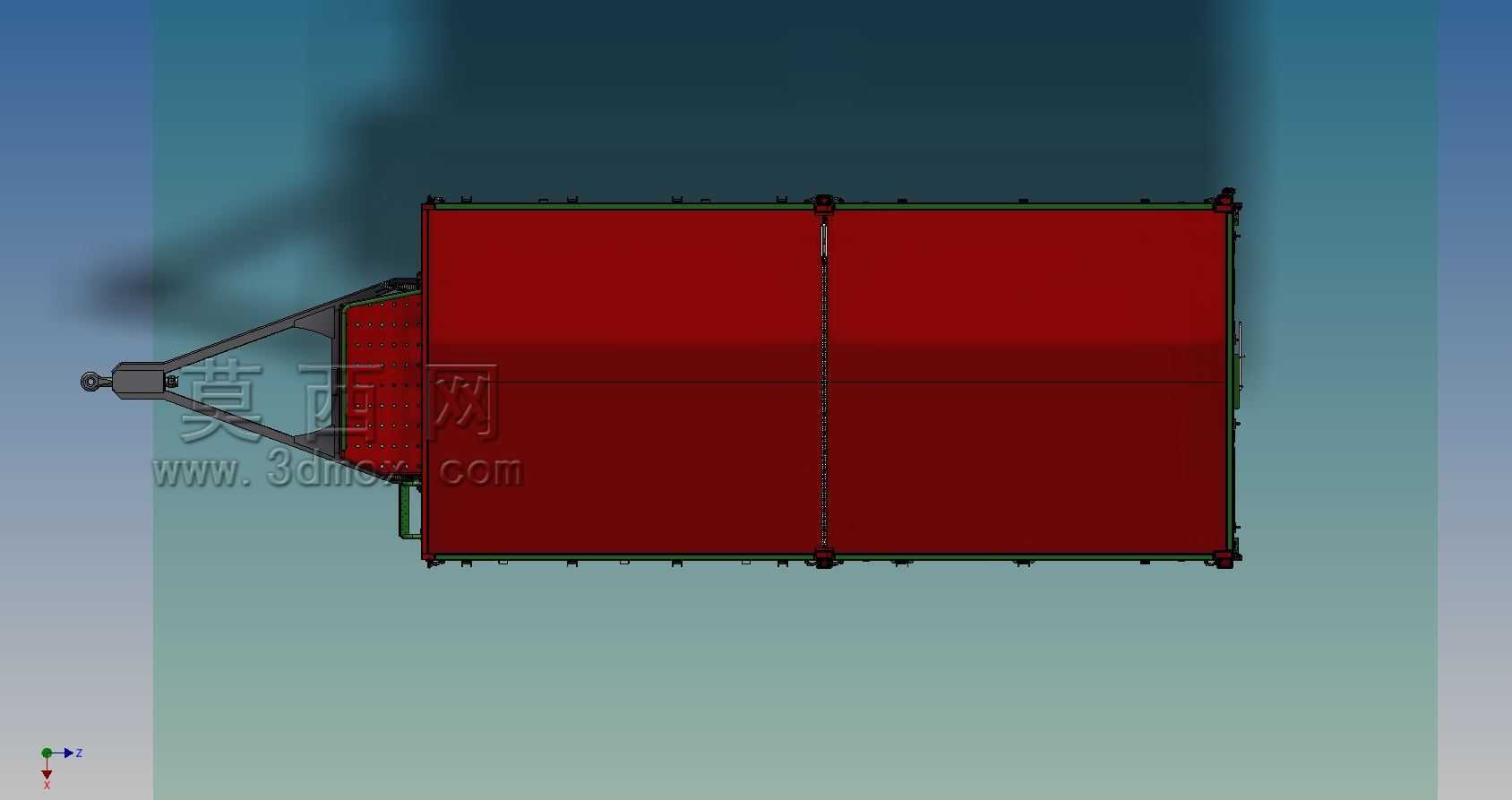

　　乡村道路的通行限宽以及常见农业物料的堆密度确定的，5000mm的长度不会因为过长导致转弯时扫过路肩，2200mm的宽度符合乡村机耕道的通用通行宽度，不会在会车时出现通行障碍。制动轮距设置为1750mm，这个轮距参数匹配国内多数农用拖拉机的轮距范围，牵引行驶时前后轮迹重合度高，能减少非硬化路面的行驶阻力，同时轮距与货箱宽度的比例经过校核，重载转弯时的侧倾稳定性符合农用运输设备的安全要求，不会因为轮距过窄导致侧翻风险。牵引架采用三角形桁架结构，牵引端设置标准牵引环，可匹配多数农用拖拉机的牵引挂钩，牵引架与车架连接部位设置缓冲结构，能吸收起步、制动时的冲击载荷，避免牵引部位出现应力集中断裂的问题。车架部分采用矩形钢管焊接成型，

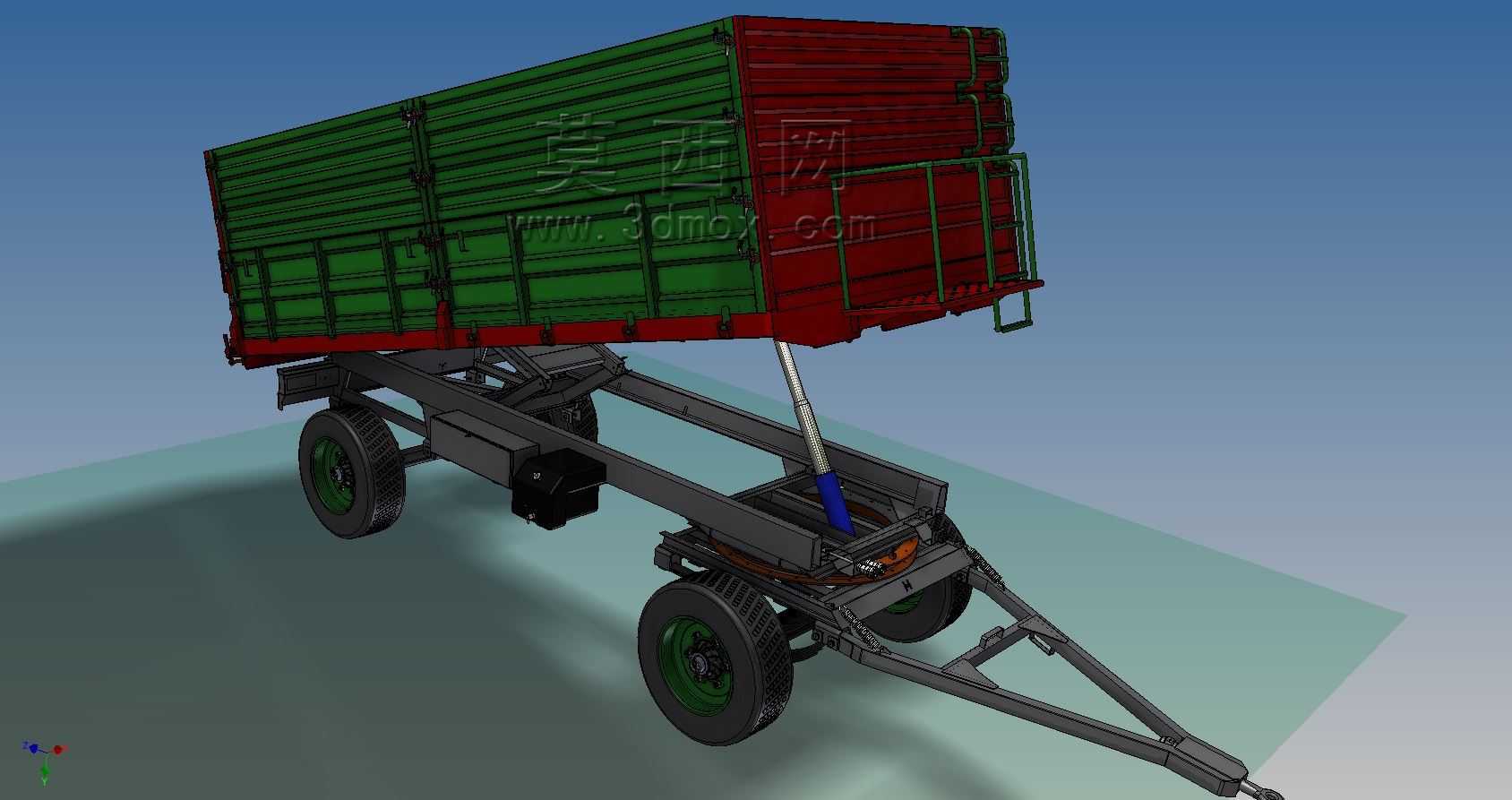

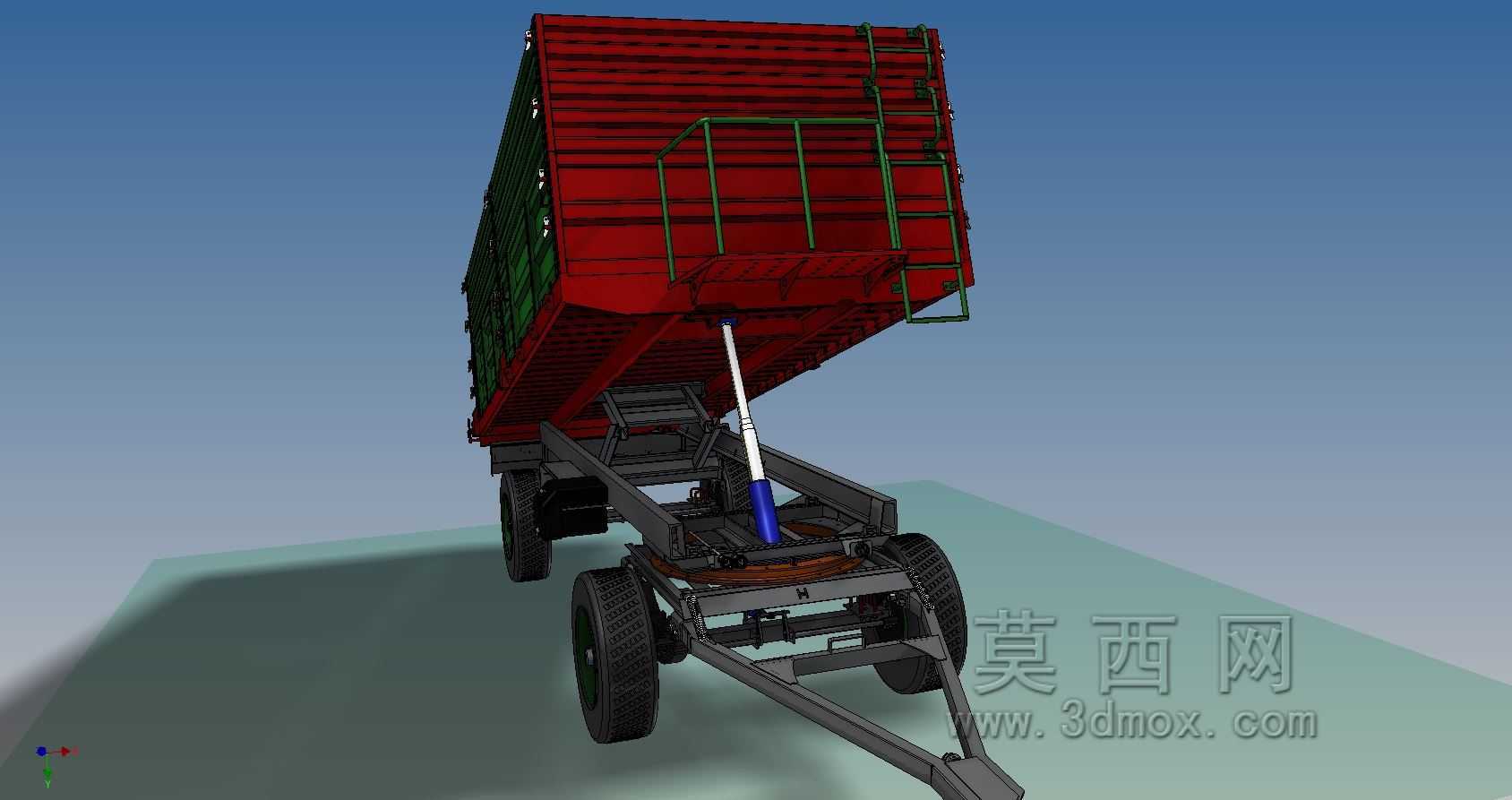

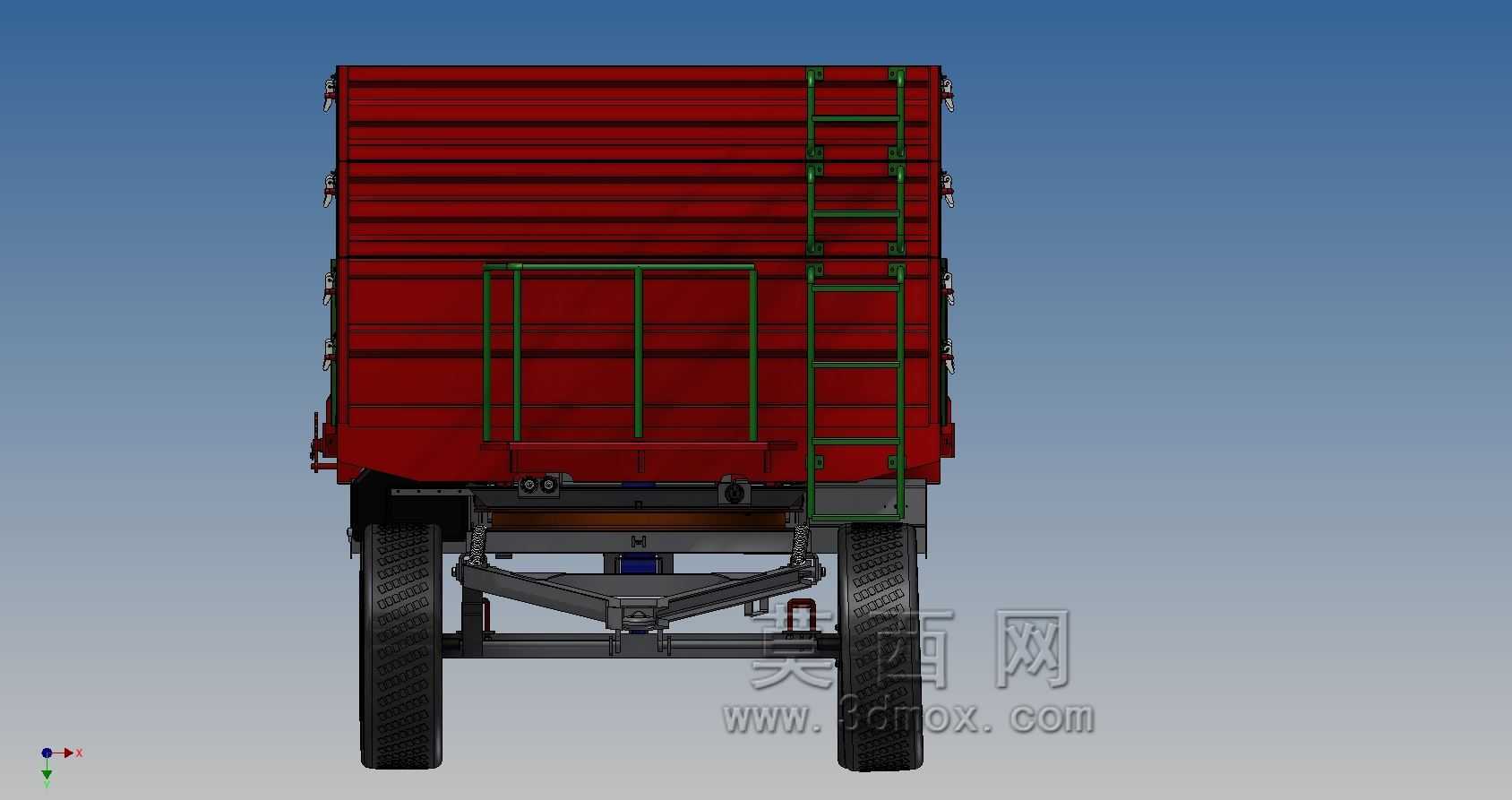

　　主纵梁采用加厚型材，对应车桥安装、举升油缸安装的位置都设置了加强筋板，分散重载工况下的局部应力。车桥采用重载型农用驱动桥配套结构，车轮选用大花纹农用轮胎，提升松软路面的抓地力，制动系统采用气刹结构，可与拖拉机的气刹输出管路连接，保证重载下坡时的制动可靠性。液压举升机构采用中置多级油缸，举升支点经过重心校核，卸货时货箱倾翻角度可达到45度以上，能保证散装粮食、砂石等流动性较好的物料完全卸净，不会出现货箱积料的问题，液压管路采用高压胶管，布置位置避开了车轮运动区域与货箱倾翻的干涉区域，避免行驶过程中管路被剐蹭损坏。在细节设计上，货箱前部设置了登车梯与操作平台，方便人员攀爬整理货箱内的物料、栓系篷布，货箱栏板采用侧开与上开结合的开启方式，

　　既可以配合液压举升实现整体倾翻卸货，也可以单独打开侧栏板实现人工装卸货，适配不同的装卸场景。车桥与车架之间采用钢板弹簧悬架，能有效过滤坑洼路面的颠簸冲击，保护车架与货箱结构，延长设备的使用寿命。这类拖车的三维结构建模过程中，需要重点校核牵引架的静强度、车架在满载颠簸工况下的疲劳强度、液压举升过程中的干涉情况，同时要确认所有运动部件的安全间隙，比如车轮转向时与车架、挡泥板的间隙，货箱举升时与牵引架、驾驶室的安全距离，避免实际生产组装后出现运动卡滞、部件碰撞的问题。对于结构设计从业者来说，这类农用拖车的设计核心是在控制制造成本的前提下，最大化提升设备的场景适配性与可靠性，不需要过度追求轻量化，而是要优先考虑农村地区的维修便利性，所有易损部件都尽量选用通用标准件，降低后期的维护成本。
