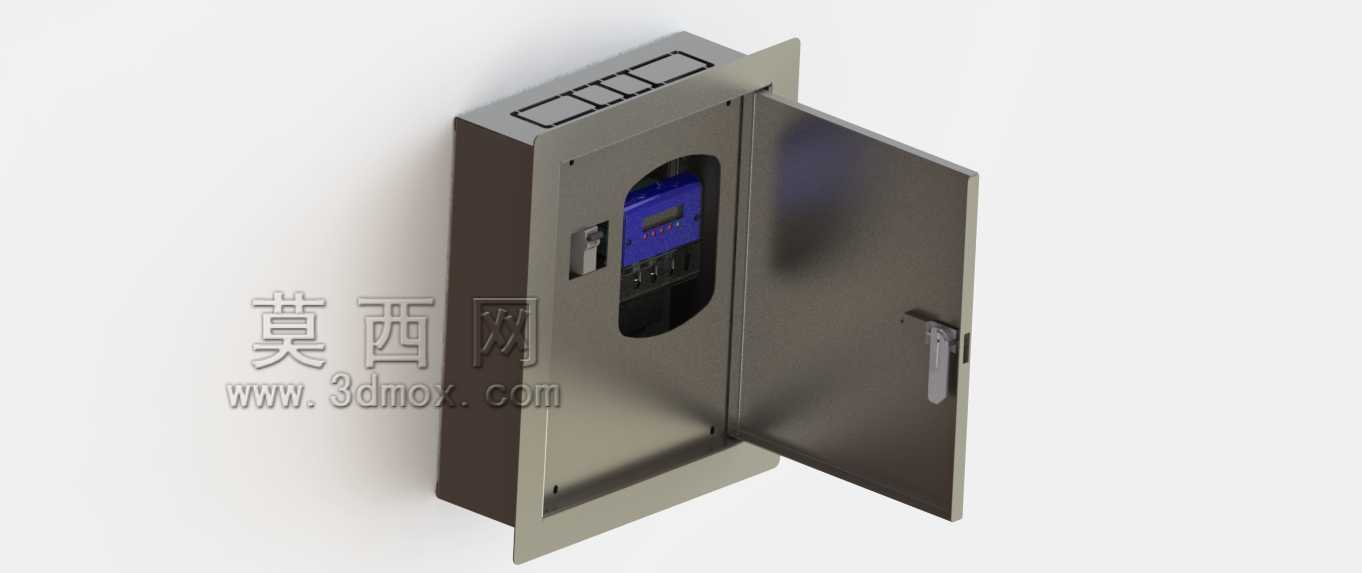

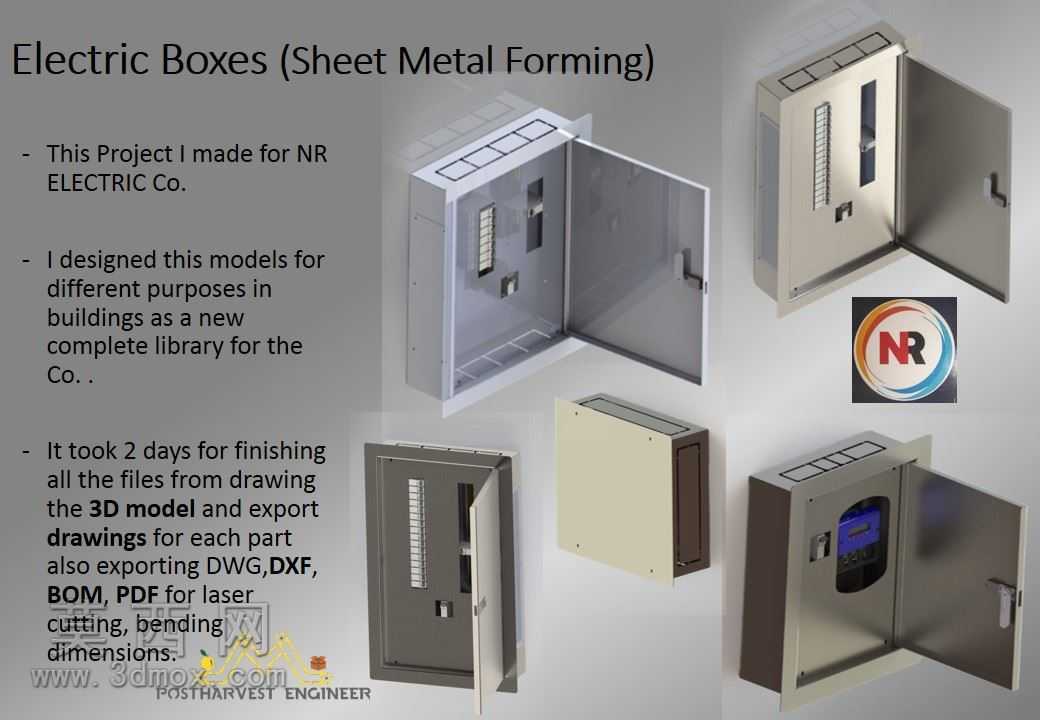

建筑用壁挂式钣金电气箱结构设计

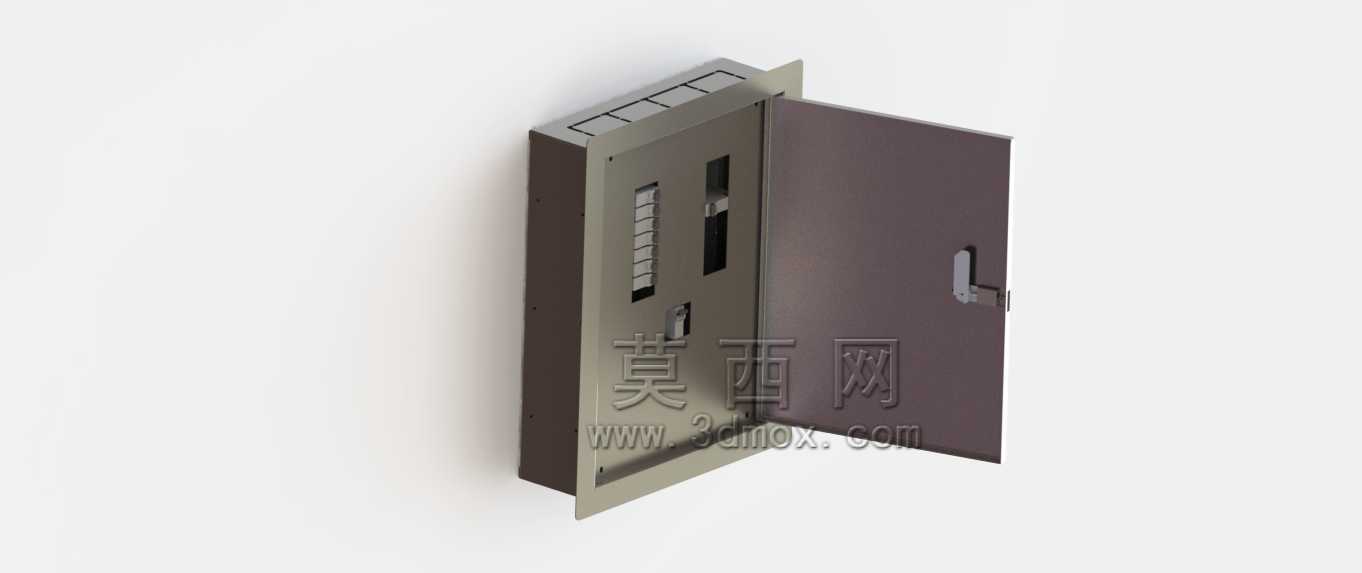

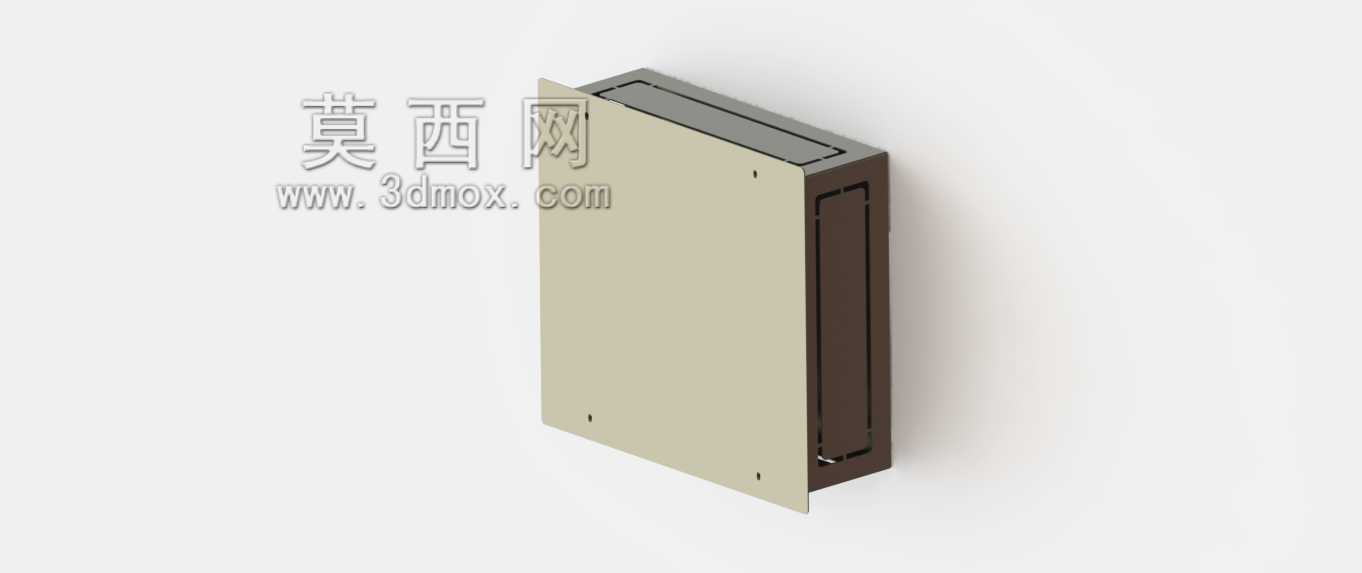

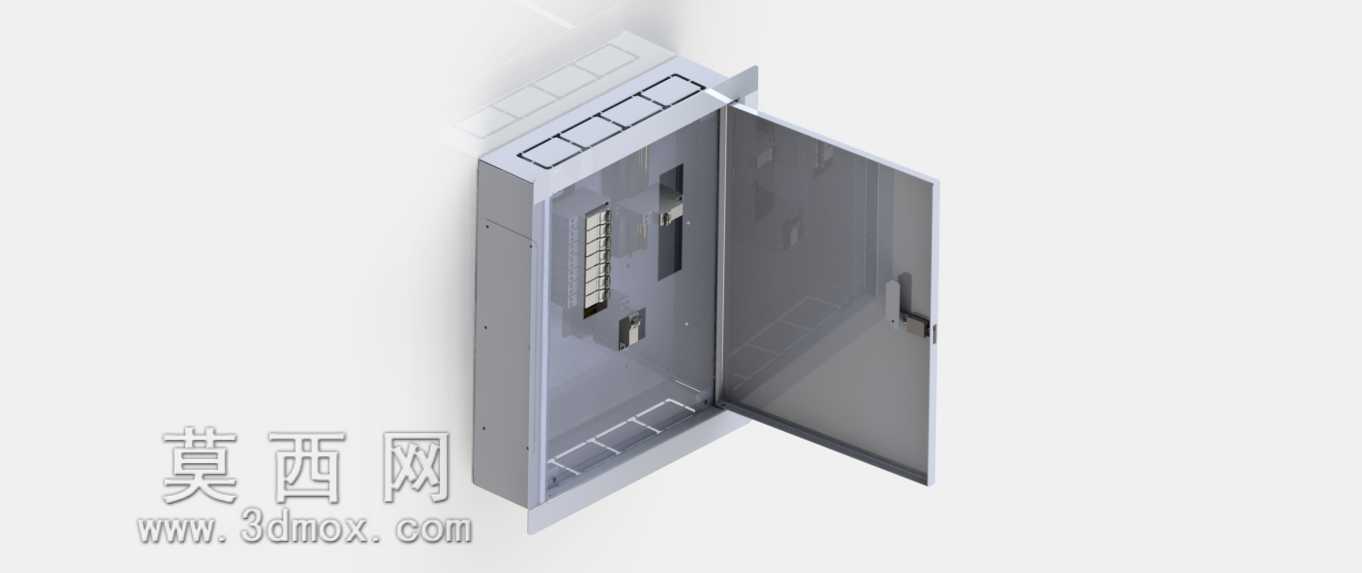

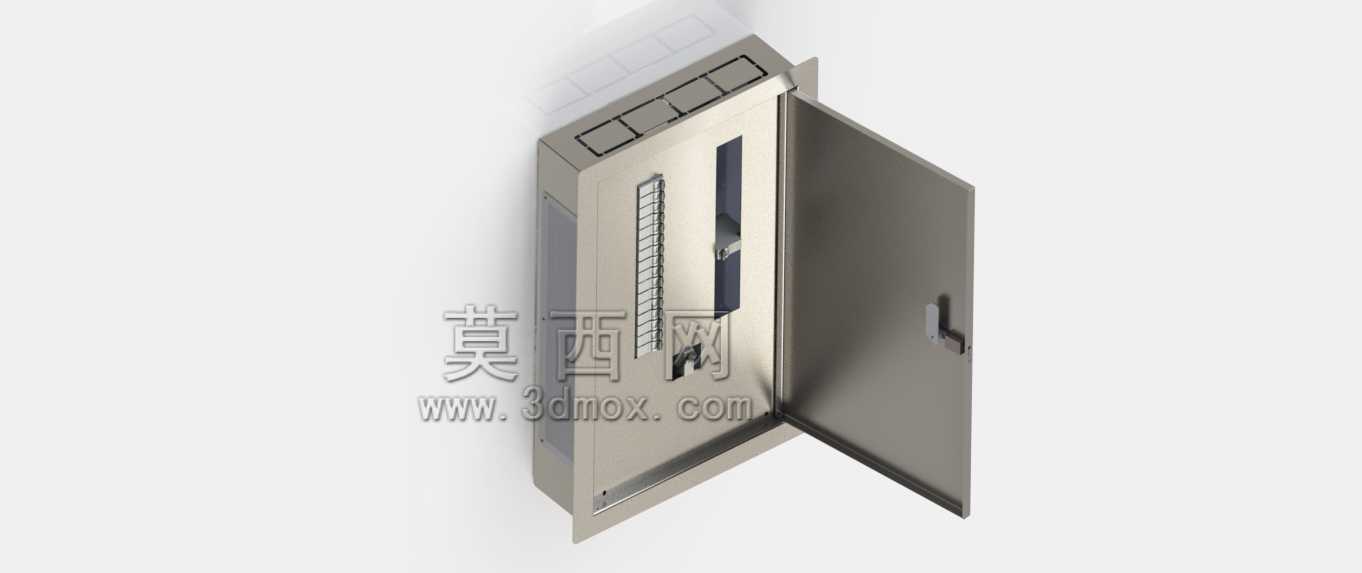

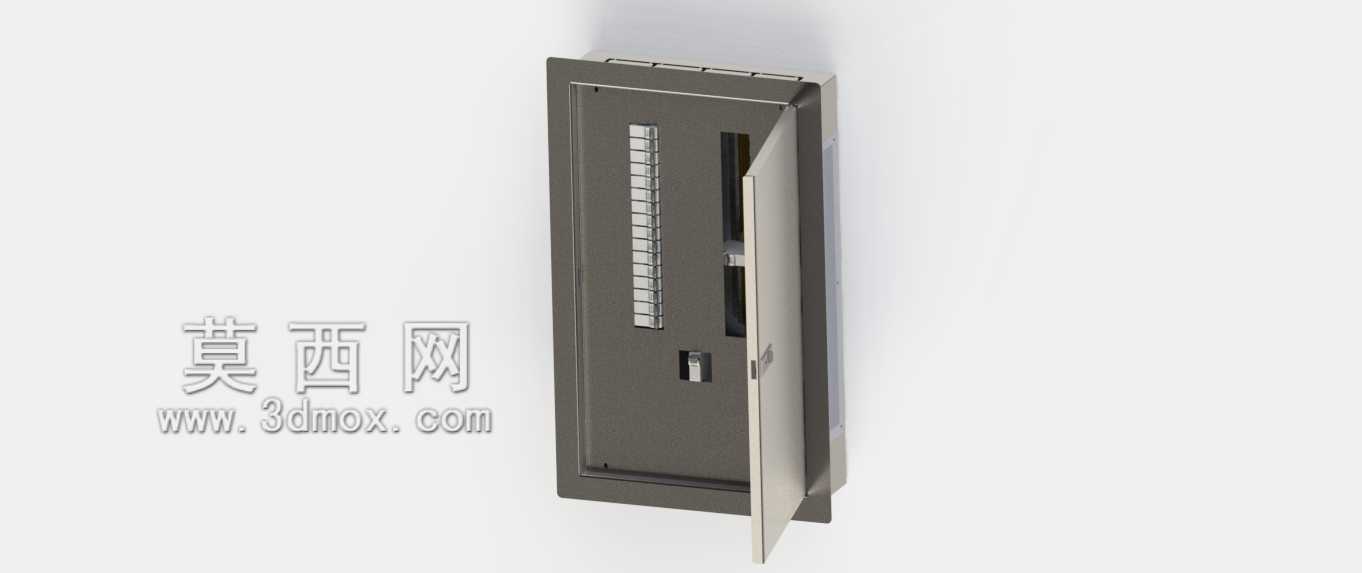

　　这款壁挂式钣金电气箱主要面向民用建筑、小型工业配套场景的末端配电与控制需求，日常承担着低压回路分断、现场控制元件承载、电气元件防护的核心作用，常见于写字楼配电间、厂房工位侧墙、商业综合体设备层等安装位置，适配交流50Hz、额定工作电压380V及以下的配电系统使用。从结构设计逻辑来看，整体采用冷轧钢板折弯成型的钣金工艺路线，摒弃了复杂的焊接拼接结构，尽可能通过一体折弯提升箱体整体刚性，减少焊接变形带来的装配误差，箱体主体与门板通过暗藏式铰链连接，铰链处做了加厚折弯处理，可承受门板反复启闭的疲劳载荷，避免长期使用后出现门板下垂、密封失效的问题。门板内侧预留了电气元件安装导轨的固定孔位，可根据实际回路需求灵活配置断路器、接触器、

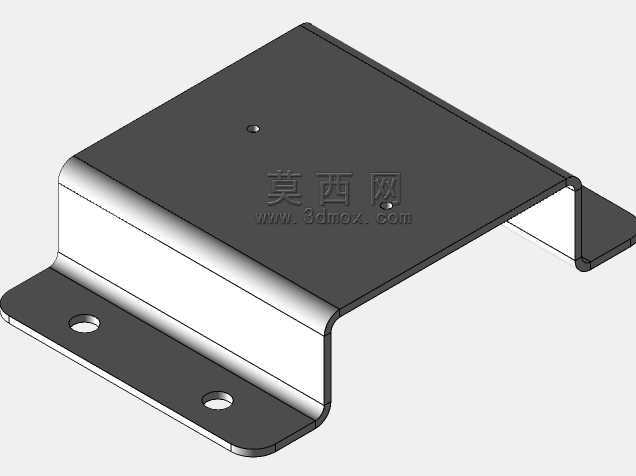

　　接线端子等元件的安装位置，门板上对应操作元件的位置预留了开孔位，可适配按钮、指示灯、转换开关等常用操作元件的安装，无需现场二次开孔加工。箱体背部设计了壁挂式安装挂耳，挂耳与箱体主体为一体折弯结构，挂耳上开设长圆形安装孔，可适配现场安装时的孔位偏差，降低现场安装的对位难度，安装后箱体背部与墙面预留有5mm左右的散热间隙，避免箱体直接贴墙导致的凝露、散热不畅问题。箱体内部设置了可调节的元件安装板，安装板通过侧边的调节孔可实现上下位置微调，适配不同尺寸元件的安装深度需求，安装板与箱体主体之间预留有走线空间，方便主回路与控制回路的线束排布，箱体底部与顶部均预留了敲落孔，可根据进出线方向灵活选择开孔位置，适配上进上出、下进下出、

　　上进下出等多种走线方式。从防护性能来看，门板与箱体的贴合处设计了内嵌式密封胶条槽，安装发泡密封胶条后可达到IP54左右的防护等级，能够阻挡日常的灰尘飞溅、短时淋水，适配多数室内非恶劣环境的使用需求，门板上配置了带锁的启闭把手，可实现箱门的锁闭，避免非专业人员随意触碰内部带电元件，提升使用安全性。在钣金工艺细节上，所有折弯处均做了圆角过渡处理，避免锐边划伤安装人员与线束绝缘层，所有焊接点位都做了打磨平整处理，表面经过磷化、静电喷塑处理，提升箱体的防锈耐腐蚀能力，适配长期室内使用的寿命要求。设计过程中充分考虑了钣金加工的工艺性，所有折弯半径均匹配常规钣金厂的折弯刀具参数，减少特殊刀具的使用，降低加工成本，所有孔位均采用数控冲床加工，

　　保证孔位精度，减少后期装配的锉修工作量。箱体的外形尺寸控制在适配多数壁挂安装的范围内，宽度方向预留足够的元件排布空间，避免元件排布过于紧凑导致的接线困难、散热不畅问题，深度方向兼顾了元件安装深度与墙面安装的突出量，避免突出墙面过多影响通行或者其他设备布置。在实际选型应用中，这类电气箱可根据内部配置的元件不同，承担照明回路配电、小型设备控制、消防回路转接等不同功能，相比传统的焊接式箱体，这款钣金成型的电气箱重量更轻，加工周期更短，同时具备更好的尺寸一致性，适合批量配套使用。
