工业袋式集尘除尘设备三维设计

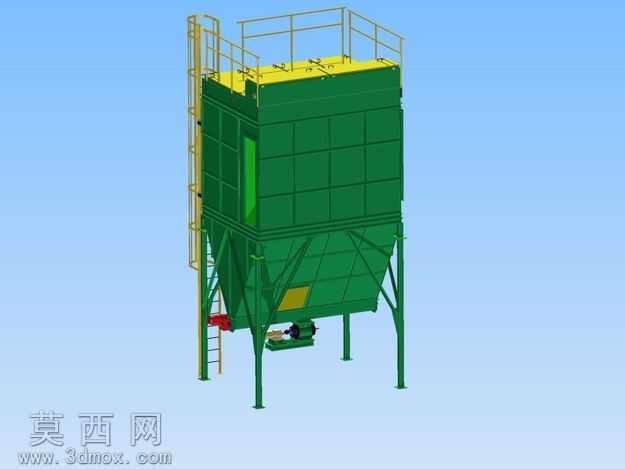

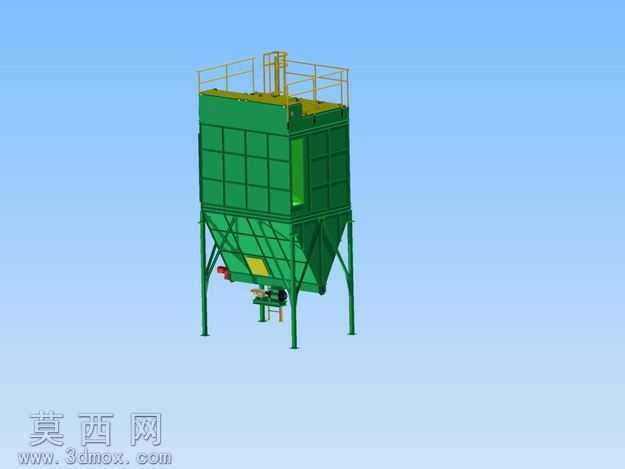

本作品为工业用袋式集尘设备的三维建模设计，整体采用立式箱体结构设计，建模过程中严格遵循工业除尘设备的实际生产尺寸比例，通过三维软件完成全结构的参数化搭建。模型主体上部为方形过滤仓体，外表面采用分块式壁板拼接结构建模，还原了实际设备的壁板加强筋布局，仓体顶部设置带安全护栏的检修操作平台，搭配直爬梯连通地面与顶部平台，爬梯的踏步、扶手均按照人体工程学尺寸建模，还原真实设备的操作可达性设计。仓体下部为锥形灰斗结构，采用四棱锥渐缩造型，锥壁的倾斜角度经过设计验证，可保证收集的粉尘依靠自重顺利滑落至底部卸灰装置，灰斗底部配套卸灰机构与驱动组件，完整还原了设备的排灰功能结构。设备整体采用型钢支腿支撑，支腿底部设置安装底板，可匹配现场地脚螺栓安装固定的需求。材质渲染方面，设备主体外壁采用工业常用的深绿色哑光涂装材质，顶部平台护栏、爬梯采用亮黄色安全警示涂装，形成清晰的视觉区分，观察窗部分采用半透明绿色材质模拟钢化玻璃视窗，灰斗部位的检修口采用黄色盖板材质，底部驱动组件采用金属灰与黑色搭配的工业机械材质，整体渲染效果贴近实际工业设备的视觉观感。结构设计上，模型完整还原了袋式集尘器的内部过滤腔布局逻辑，预留了滤袋安装的空间结构，侧面设置检修门结构，方便后期设备维护更换滤袋，进风口与出风口的接口位置也按照常规管道对接尺寸预留，可直接对接工业通风除尘管道系统。设计过程中充分考虑了设备的实际使用场景，整体结构稳定，各部件的连接关系清晰，既满足三维展示的直观性，也可作为除尘设备方案设计、结构教学的参考模型，完整呈现了袋式集尘设备从支撑结构、过滤仓体、灰斗卸灰到检修附属设施的全结构组成。
