铸造生产线辊式压实工作台三维设计

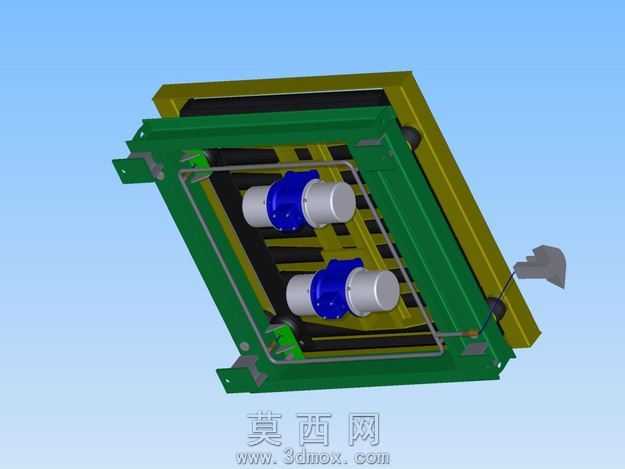

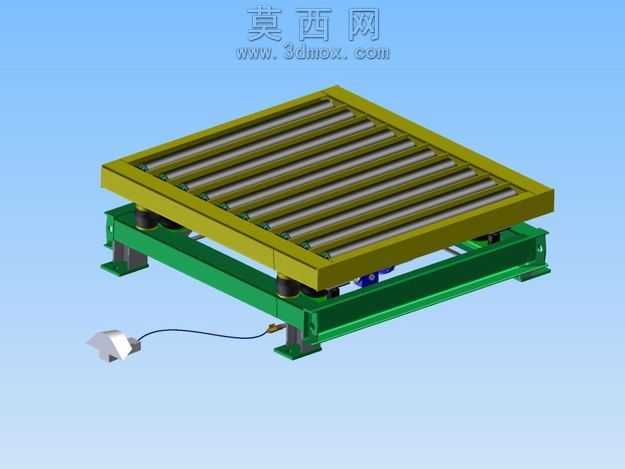

本模型为铸造生产环节使用的辊式压实工作台，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械设计通用规范，对各部件的装配关系、运动间隙进行了精准还原。模型整体分为上下两层主体结构，上层为辊道输送单元，采用等间距平行排布的钢制辊筒结构，辊筒两端通过带座轴承固定在黄色涂装的矩形框架上，框架采用型钢焊接成型的结构设计，既保证了整体承载刚度，也预留了后续维护拆装的操作空间，辊道的设计可实现砂箱或成型模具的顺畅输送，无需额外吊装转运即可完成工位衔接。下层为绿色涂装的振动支撑底座，底座采用型钢拼焊的框式结构，四个角点位置设置了带阻尼的减震支撑柱，支撑柱内部集成了弹性缓冲元件与振动传导结构，底座中部预留了振动驱动单元的安装位，可适配偏心振动电机或气动振动元件，为上层压实作业提供稳定的高频振动力，同时减震结构可有效降低振动向地面的传导，减少车间作业的噪音与共振影响。模型侧边还还原了配套的气动或电气控制接口单元，通过线缆与主体结构连接，可实现压实作业的启停、振动力度调节等控制功能。材质渲染方面，对不同功能部件采用了区分度较高的材质表现，辊筒表面做了金属磨砂质感处理，框架结构采用工业设备常用的警示色哑光涂装，减震元件采用黑色橡胶材质表现，控制单元采用工程塑料与金属接头的组合材质，整体渲染效果贴近工业现场实际设备的视觉表现。设计思路上，该设备整合了辊道输送与振动压实两大功能，可直接接入铸造造型生产线，完成砂型填充后的压实成型工序，相比传统固定式压实台，大幅减少了工件转运的辅助时间，提升了造型生产线的连续作业效率，同时模块化的结构设计也便于不同规格辊道、不同功率振动单元的替换，可适配多种尺寸砂箱的压实作业需求，模型完整还原了各部件的连接方式与装配逻辑，可直接用于生产方案演示、设备选型参考以及后续的工程图纸转化。
