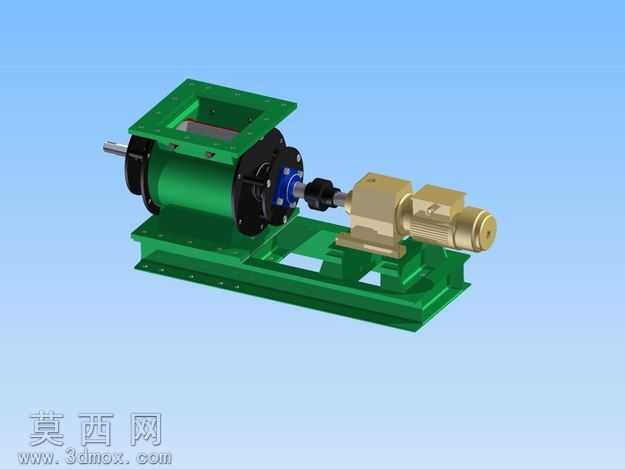

带驱动机构的工业旋转给料阀结构设计

本作品为工业用旋转给料阀三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，从核心的叶轮转子、阀体腔体到配套的驱动连接组件、安装底座均按照工业实际应用的尺寸比例进行1:1还原，确保各部件的装配关系完全符合机械设计规范。建模阶段首先完成阀体主体的结构绘制，上方方形法兰进料口、下方出料接口的尺寸严格匹配通用工业管道对接标准，阀体内部的转子型腔做了圆滑过渡处理，避免物料输送过程中出现卡滞死角；转子叶轮与阀体内壁的间隙控制在合理公差范围内，既保证转动过程无剐蹭，又能满足气密性输送的工况要求。材质渲染环节结合实际工业设备的常用材质进行区分设置，阀体、安装底座、叶轮等承载结构件采用铸铁材质渲染，表面做哑光深绿漆质感处理，还原工业设备的涂装效果；端盖密封件、联轴器缓冲部件采用橡胶与金属结合的材质表现，驱动端的减速电机、连接轴做金属切削加工的亮面金属质感，轴承部位做镀铬亮面处理，各部件的材质区分清晰，能够直观展现设备的材质构成与结构层次。结构设计上，该旋转阀采用分体式装配结构，阀体两端的端盖通过螺栓与主体连接，方便后期拆解维护与叶轮更换；转子轴两端配置密封轴承组件，避免输送粉体物料时出现漏粉情况；动力输入端通过弹性联轴器与减速电机连接，联轴器的缓冲结构能够抵消运转过程中的同轴度误差，降低设备运行的振动与噪音；下方一体式焊接安装底座预留了设备安装固定的螺栓孔，可直接固定在生产设备的进料口位置，保证设备运行的稳定性。设计思路围绕粉体物料定量给料、气密性输送的核心工况展开，在保证结构强度的前提下尽可能优化部件的加工工艺性，所有非标准件均采用常规机械加工即可完成生产，无需特殊工艺，降低设备的制造成本；整体结构紧凑，驱动机构与阀体集成安装在同一底座上，无需额外搭建动力安装架，便于现场安装部署，可广泛应用于化工、粮食加工、环保除尘等行业的粉体物料定量输送、卸料锁风工况。
