立式湿式除尘洗涤设备三维结构设计

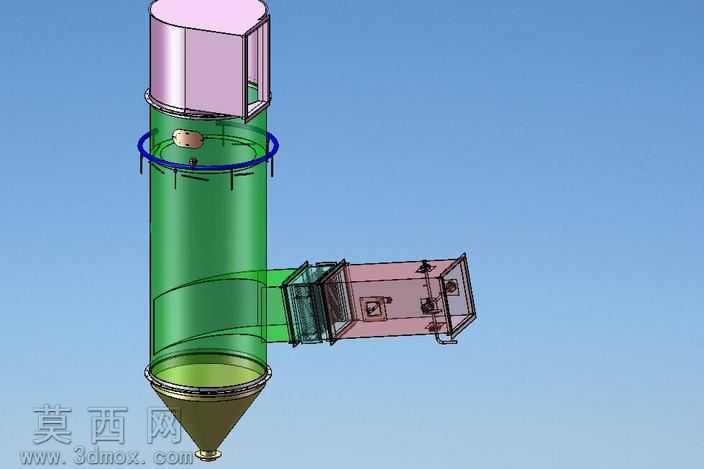

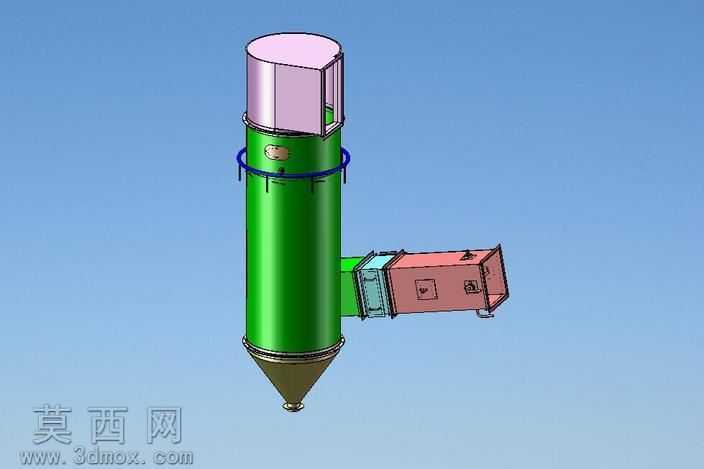

本作品为立式湿式除尘洗涤设备的三维建模成果，建模过程严格遵循工业除尘设备的设计规范，完整还原了设备的全部功能结构。整体采用立式筒体作为核心主体结构，顶部设置净化气体排出段，采用半透明淡紫色材质区分排气腔与筒体主体，清晰呈现内部气流的最终流出路径；筒体主体采用半透明绿色材质，可直观展示内部喷淋、洗涤的工作空间，筒体上部设置环形检修操作平台，配套小型检修人孔结构，满足设备后期运维的操作需求；筒体下部采用锥斗式集尘结构，锥斗底部设置排污出料接口，用于收集洗涤后裹挟粉尘的废液与沉降尘粒。设备侧部设置水平进气段，进气段采用方箱式结构，通过渐扩连接段与筒体侧壁切向连通，进气段上设置检修门与紧固件结构，保证含尘气体可沿切向进入筒体内部，配合筒体内的洗涤液实现旋流除尘效果。建模过程中对各部件的装配关系做了精准还原，法兰连接、螺栓紧固、密封结构均按照实际工业装配逻辑搭建，不同功能部件采用差异化的材质渲染区分：金属结构件采用哑光金属质感，透明筒体部分采用半透玻璃质感，排污与接口部分采用深色金属质感，既保证结构展示的清晰度，也还原了设备的真实视觉效果。设计过程中充分考虑湿式除尘的工作逻辑，切向进气的结构可让含尘气体进入筒体后形成旋流，延长含尘气体与洗涤液的接触路径，提升粉尘捕集效率；锥斗式底部结构可让洗涤后的含尘废水顺利汇集排出，避免尘粒在设备内部堆积；顶部的排气段设置挡液结构，可减少排气过程中携带的液滴，提升净化后气体的排放质量。整体模型结构完整，各部件比例协调，可直观展示湿式除尘器的工作原理与装配结构，为环保除尘设备的结构设计、教学演示、方案展示提供精准的三维参考依据。
