甘蔗田间作业侧置运输拖挂行走机构

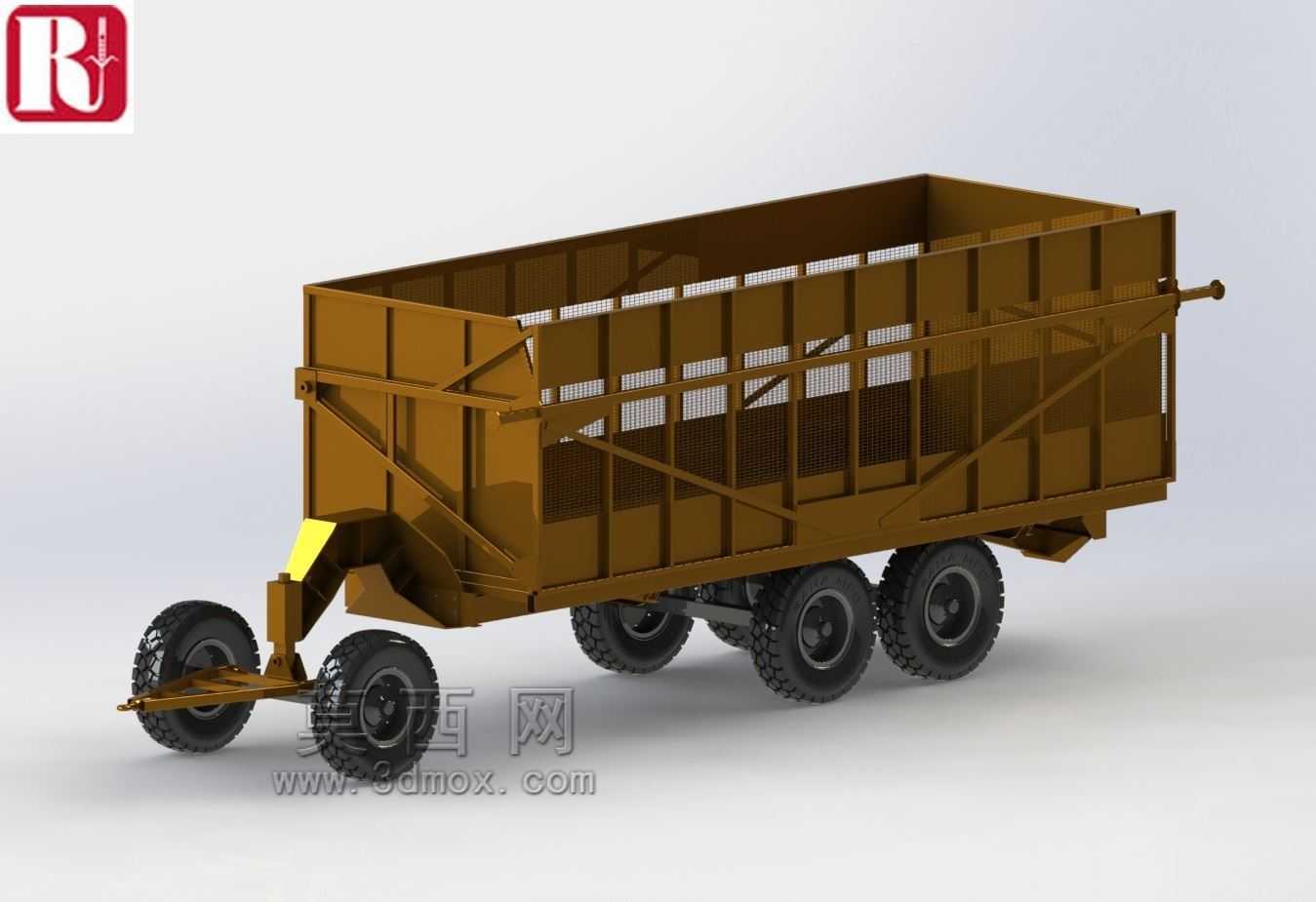

　　这套行走拖挂结构主要适配甘蔗种植区的田间转运作业场景，针对蔗田垄沟间距固定、地表松软留茬密集的作业环境做了定向结构优化，区别于普通公路运输拖挂的设计逻辑，整体结构完全围绕蔗区非硬化路面的通行需求搭建。从实际作业用途来看，该结构作为甘蔗收获、转运环节的侧挂承载单元，可挂载在甘蔗收割机或农用动力主机侧方，跟随主机沿蔗垄行进时承载收集到的蔗段，也可单独作为短距离转运单元，在蔗田内部的机耕道上完成蔗料从收割点到集中堆放点的倒运，避免大型运输车辆直接进入蔗田压坏蔗垄、破坏宿根。

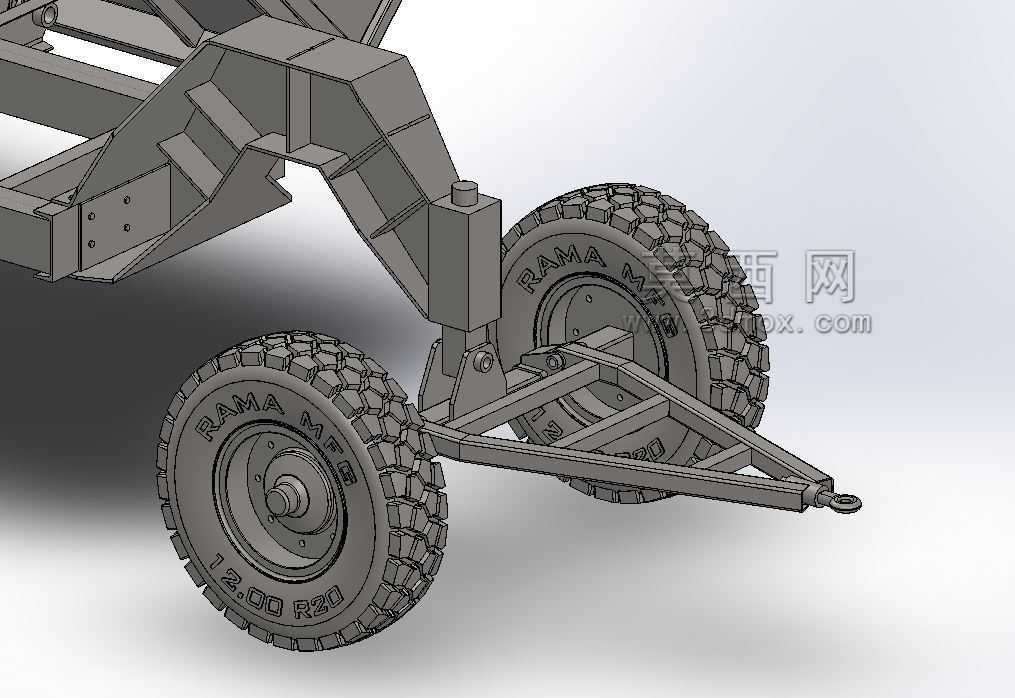

　　功能特性层面，整套结构采用双轮并排承载布局，匹配大颗粒深花纹越野轮胎，轮胎规格适配蔗田常见的松软土质，胎纹深度足够在留茬覆盖、带有少量蔗叶碎屑的地表获得足够抓地力，避免作业时出现打滑陷车问题。轮组的安装支架采用折弯焊接箱型结构，相比普通型钢焊接的支架抗扭强度提升明显，能够承受蔗田起伏路面带来的交变冲击载荷，避免长期作业后支架出现开焊变形。牵引连接端采用铰接式拖钩结构，连接点预留了足够的摆动间隙，允许拖挂单元在主机转向、路面起伏时相对主机产生三个维度的小幅摆动，不会因为硬连接导致结构件受扭断裂，适配蔗田不平整路面的跟机需求。

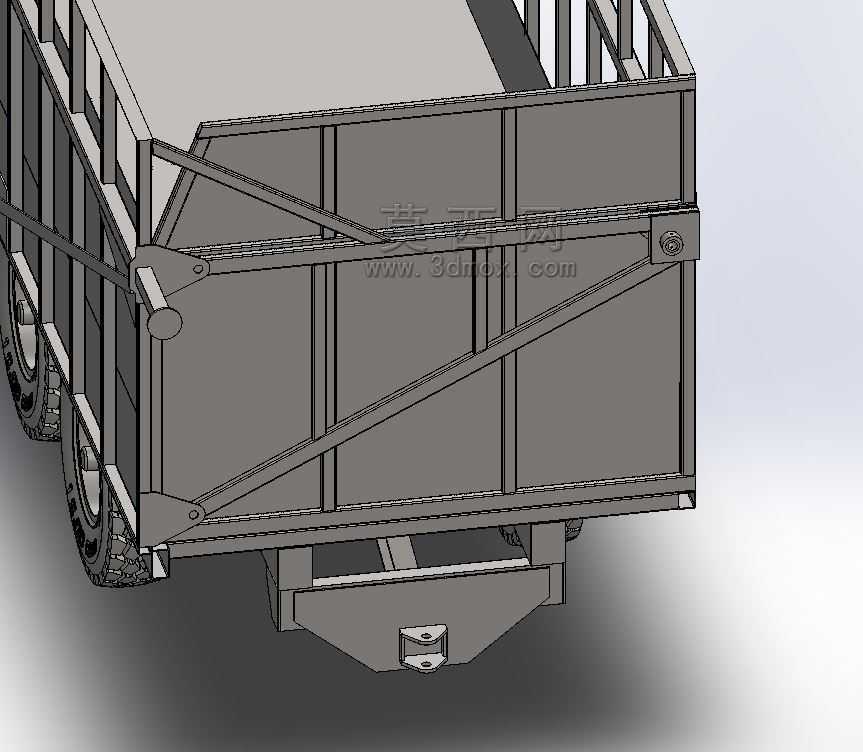

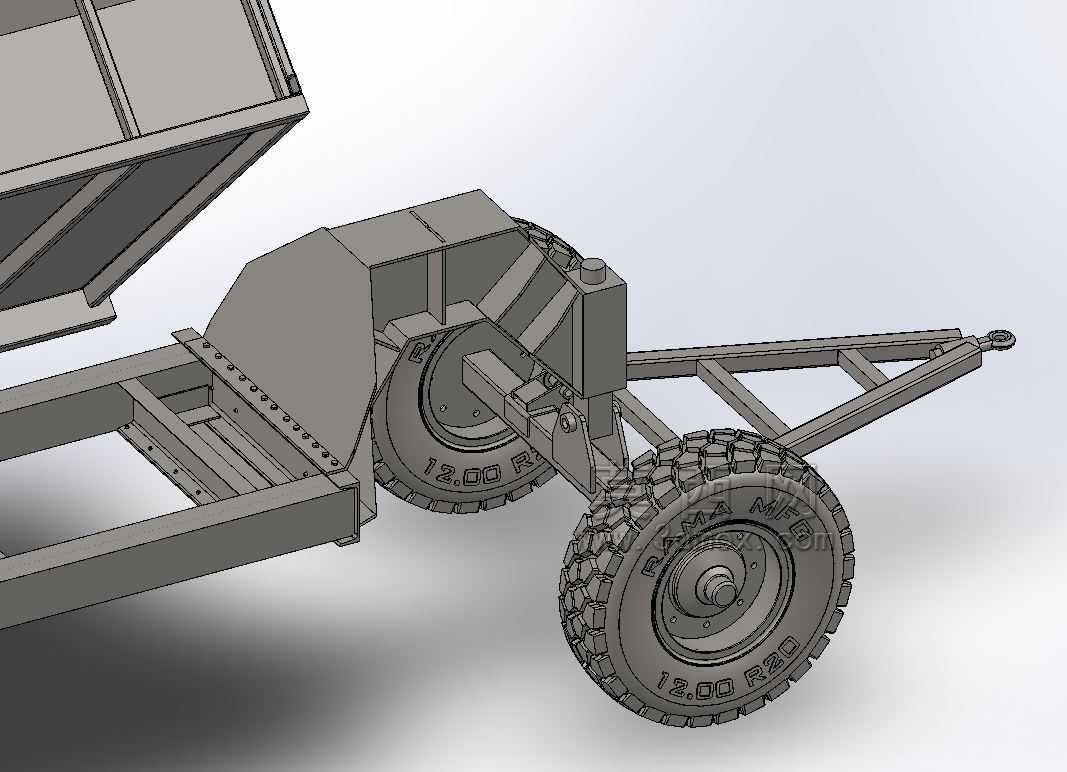

　　设计思路上，整套结构优先考虑田间作业的通过性与维护便捷性，轮距参数完全匹配南方蔗区常见的1.2米垄距规格，作业时轮胎刚好沿垄沟行进，不会碾压两侧的蔗垄宿根，保障第二年甘蔗的发芽率。支架的折弯角度经过反复校核，在保证承载强度的前提下尽可能压缩结构整体宽度，避免侧挂后整体宽度超出蔗田机耕道的通行限界，也防止作业时结构件刮蹭到两侧未收割的甘蔗植株。轮轴部分采用免维护的密封轴承结构，适配蔗田多尘土、多作物碎屑的作业环境，避免频繁注油维护的麻烦，轴承端盖做了凸起防尘设计，能够阻挡蔗叶碎屑、泥土进入轴承内部延长使用寿命。牵引架采用变截面焊接结构，靠近拖钩的位置做了局部加强，因为牵引端是作业过程中受冲击最大的部位，起步、制动时的载荷都会集中在这个区域，局部加厚的板材能够避免牵引架出现断裂变形。

　　外形尺寸与安装边界方面，整套结构安装完成后总宽度控制在1.1米以内，挂载在主机侧方后不会超出主机本身的宽度太多，能够适应蔗田内狭窄的掉头空间；轮胎外径匹配常规农用拖挂的离地间隙，最小离地间隙达到280毫米，能够轻松越过蔗田内的土块、留茬堆，不会出现托底卡滞的问题。安装接口预留了通用的螺栓连接位，不需要对主机结构做大幅改装即可完成挂载，轮组支架的高度调节范围覆盖150毫米，可根据不同作业场景的承载需求、不同垄高的作业环境调整拖挂平台的高度，避免平台过低刮蹭地表，或是过高导致蔗料装卸不便。结构上所有的焊接位置都做了圆角过渡处理，避免应力集中，长期在交变载荷下作业也不容易出现疲劳裂纹，所有外露的螺栓连接件都采用防松结构，适配田间作业的持续振动工况，不会出现作业过程中螺栓松脱的问题。
