小型教学实验用风洞结构三维设计

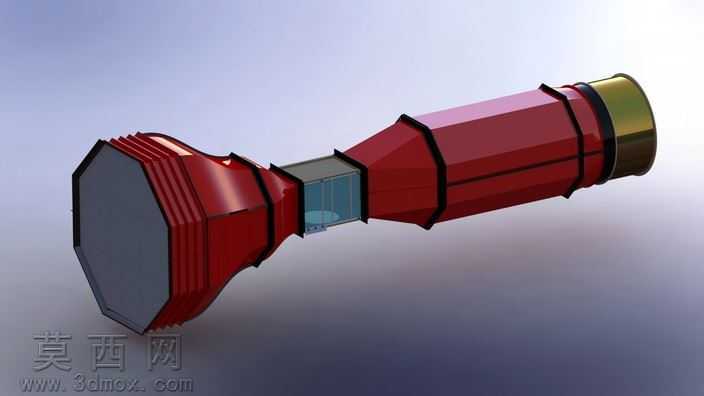

本作品为小型教学演示风洞的三维建模设计，整体采用分段式模块化结构搭建，在三维建模过程中严格遵循风洞的气动布局逻辑，从左至右依次划分出稳定段、收缩段、试验段、扩散段与动力尾段五大功能区域，各段之间通过法兰式衔接结构完成装配，既保证了整体风道的气密性，也便于后续的拆装调整与部件更换。建模阶段对每一段的型面做了精准控制：入口段采用八边形截面设计，内壁做了顺滑过渡处理，搭配多层整流格栅结构的预留安装位，可有效降低入口气流的湍流度，保证进入试验段的气流均匀稳定；收缩段采用连续变截面的曲面造型，通过曲线放样命令完成型面构建，严格控制收缩曲线的曲率变化，避免气流在收缩过程中产生局部分离；中间试验段采用透明观察窗的结构设计，预留了试件安装的夹持接口，可满足小型流体力学实验的观测需求，建模时对观察窗的安装卡槽、密封槽结构做了细节还原，保证装配后无漏风问题；扩散段采用逐步扩径的多棱面结构，通过多段折线过渡降低气流的流速损失，提升风洞的运行效率；尾部动力段预留了风机安装位与整流尾锥结构，可匹配小型轴流风机完成动力输出。材质渲染阶段，主体风道外壳采用哑光红色工业烤漆材质，还原实验设备的工业质感，试验段透明窗体采用高透亚克力材质，设置了轻微的反射与折射效果提升真实感，尾部金属端盖采用黄铜色金属材质，搭配细微的磨砂纹理模拟金属加工后的表面质感，各段衔接的法兰位置做了深色分色处理，清晰区分不同的装配模块。整体设计兼顾了教学演示的直观性与结构的合理性，所有部件的建模均遵循机械装配的公差逻辑，可直接用于3D打印制作实物样机，也可作为流体力学教学的演示模型使用，帮助学习者直观理解风洞的工作原理与结构组成。
