按动式黑色中性笔结构三维设计

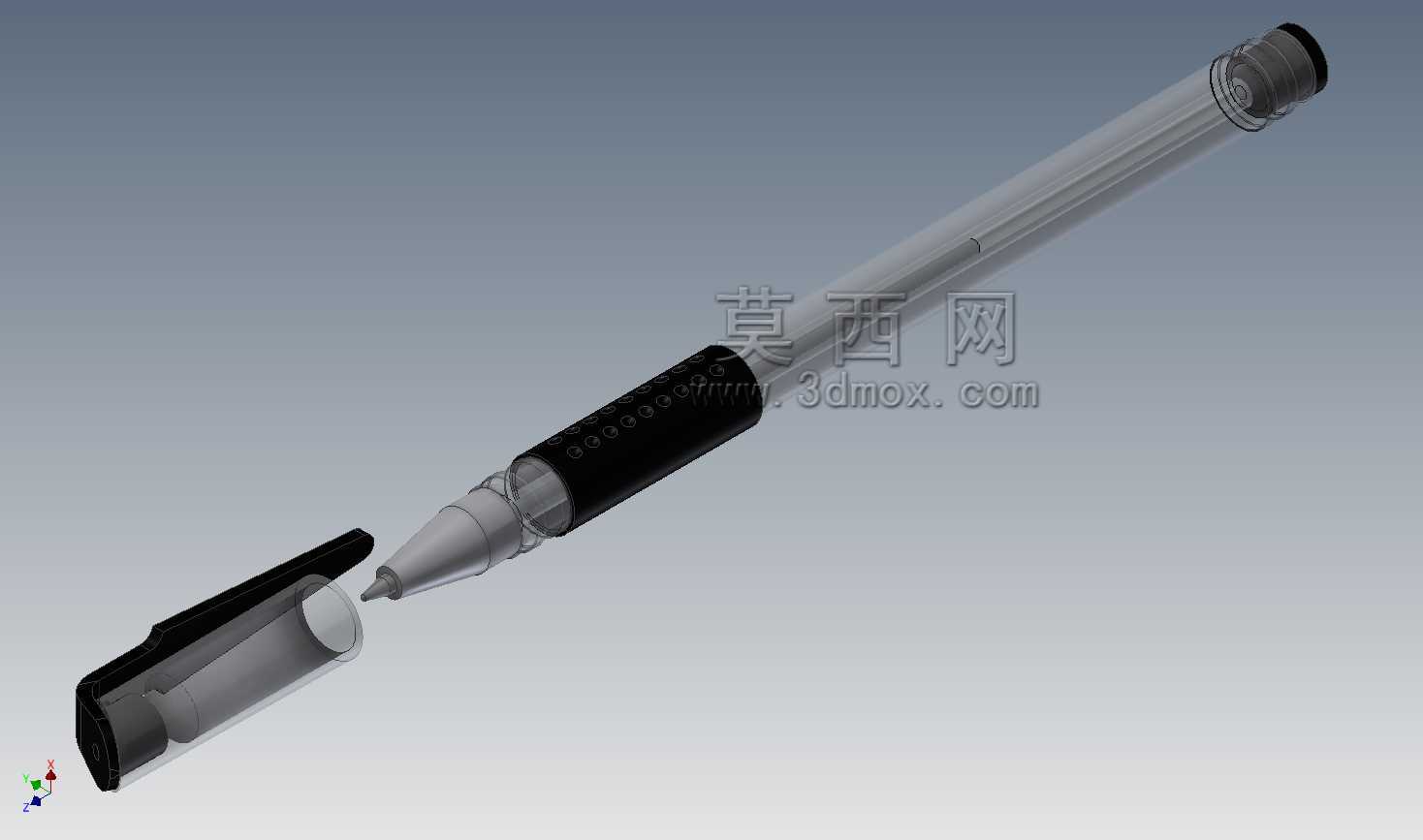

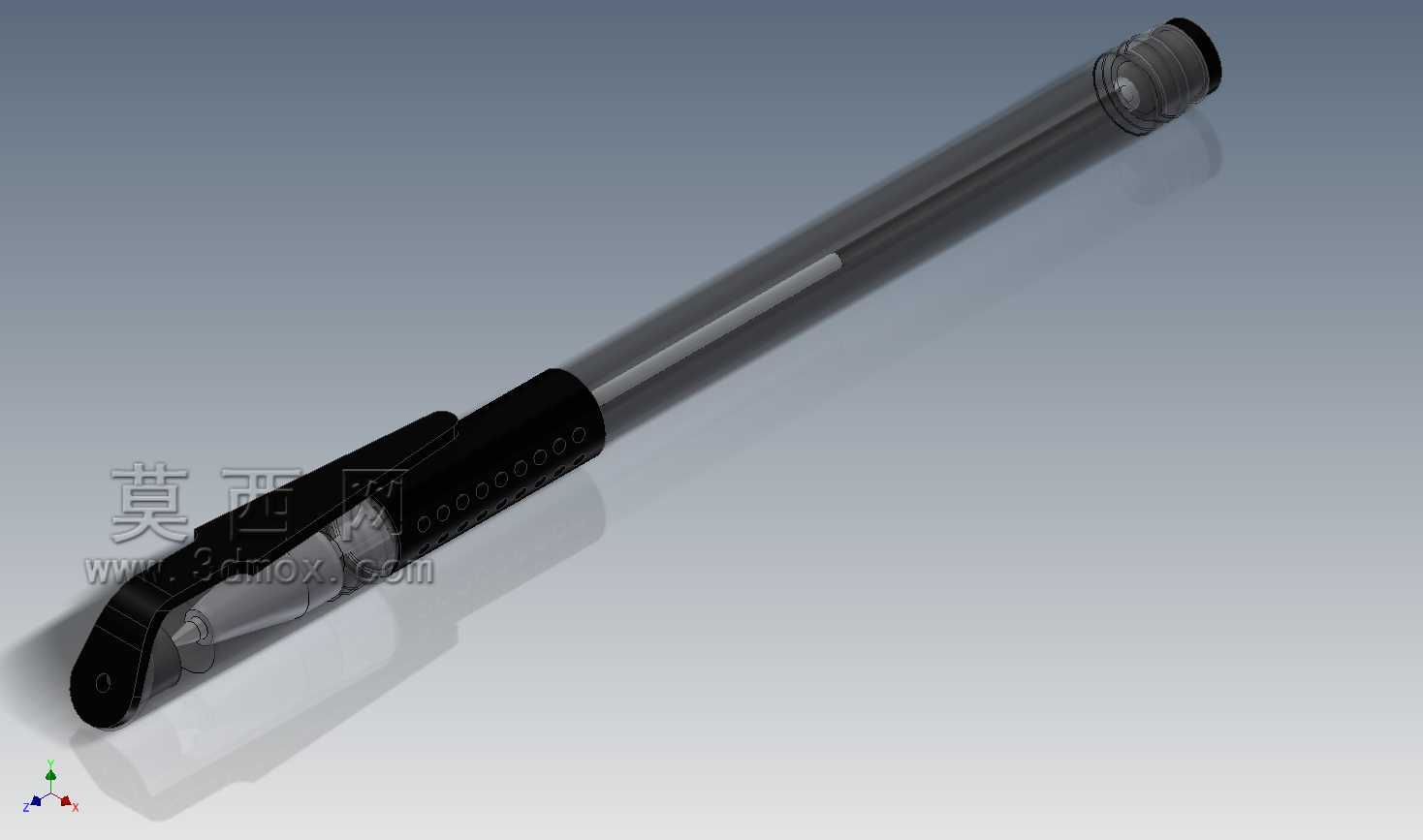

　　日常办公与学习场景中，中性笔是使用频率最高的书写工具之一，本次完成的这款按动式黑色中性笔三维结构设计，覆盖了从外部握持部件到内部储墨出墨组件的全零件建模，可直接用于文具产品的结构验证、注塑模具开模前的干涉检查，也可作为工业设计专业学生练习消费类产品结构建模的参考案例。从实际使用场景出发，这款中性笔的设计首先考虑了长时间握持的舒适度，握胶区域采用带细密防滑凸点的软胶材质，建模时特意将握胶的锥度设置为从笔身直径12mm向笔尖方向逐步收窄至8mm，适配大多数人握笔时手指自然收拢的弧度，避免长时间书写时手指局部受压产生的不适感。笔身主体采用透明AS塑料材质，建模时预留了0.8mm的均匀壁厚，既可以直观观察内部笔芯的剩余墨量，

　　也能保证笔身的抗摔强度，日常从1米高度跌落至水泥地面时不会出现笔身开裂的问题。笔夹部分采用和笔身同材质的硬质塑料，设计为可拆卸式卡扣结构，卡入笔身上端的环形卡槽后可实现360度旋转，夹入笔记本、工装口袋时最大夹持厚度可达5mm，夹片末端做了R2的圆角处理，避免刮坏衣物或纸张表面。内部的笔芯组件按照通用中性笔芯的标准尺寸建模，储墨管外径4mm，内径3mm，笔尖采用子弹头式金属笔头结构，建模时还原了笔头内部的钢珠座、导墨槽细节，笔芯尾部的复位弹簧线径0.3mm，自由长度20mm，装配后预压行程3mm，按动顶部按挚时可顺畅带动笔芯伸出或缩回笔身，按动档位的卡位结构采用经典的棘轮旋转卡位，建模时特意将卡位的凸台角度设置为45度，

　　保证按动手感清脆，不会出现卡滞或自动回缩的问题。笔帽部分为配套的分离式设计，建模时内部设置了两道环形密封筋，套入笔尖时可紧密贴合笔身前端的锥面，避免笔尖的墨水干涸，笔帽上的笔夹和笔身笔夹采用同款结构，方便用户根据使用习惯选择盖帽式或按动式的使用方式。建模过程中所有零件的配合间隙都按照注塑件的公差要求设置，硬质零件之间的配合间隙留0.1mm，软胶握胶和笔身的配合采用过盈0.2mm的设计，保证组装后握胶不会出现转动或滑脱的问题。所有零件的拔模斜度统一设置为1度，符合注塑模具的开模要求，不需要后续额外调整拔模角度即可直接用于模具设计。从安装边界来看，整笔装配完成后的总长度为145mm，最大直径12mm，可适配市面上绝大多数标准笔袋、

　　笔盒的收纳尺寸，笔身表面没有突出的尖锐结构，放入口袋时不会勾扯布料。在结构验证环节，建模时特意做了全装配的干涉检查，模拟按动过程中所有运动零件的行程范围，确认按挚、棘轮、笔芯、弹簧在整个运动行程中不会出现硬干涉，笔芯伸出后笔尖超出笔身前端的长度为3mm，符合正常书写的露出长度要求，不会因为露出过长导致书写时笔尖晃动，也不会因为露出过短导致笔身前端蹭到纸面弄脏字迹。
