精密滚子传动链条工业传动结构设计

　　滚子链作为机械传动系统中应用范围极广的挠性传动部件，常被用于两轴中心距偏大、传动比要求精准且不适合采用齿轮传动的工况场景，在轻工输送、机床进给、农机动力传递、摩托车动力输出、自动化生产线输送段等场景中都能见到这类部件的身影。不同于带传动存在打滑丢转的问题，滚子链依靠链节与链轮轮齿的精准啮合传递扭矩，平均传动比能保持恒定，张紧力需求远低于普通V带，作用在传动轴上的径向载荷更小，能适配高温、多尘、有油污的恶劣作业环境，这也是很多工况下优先选用链传动而非带传动的核心原因。

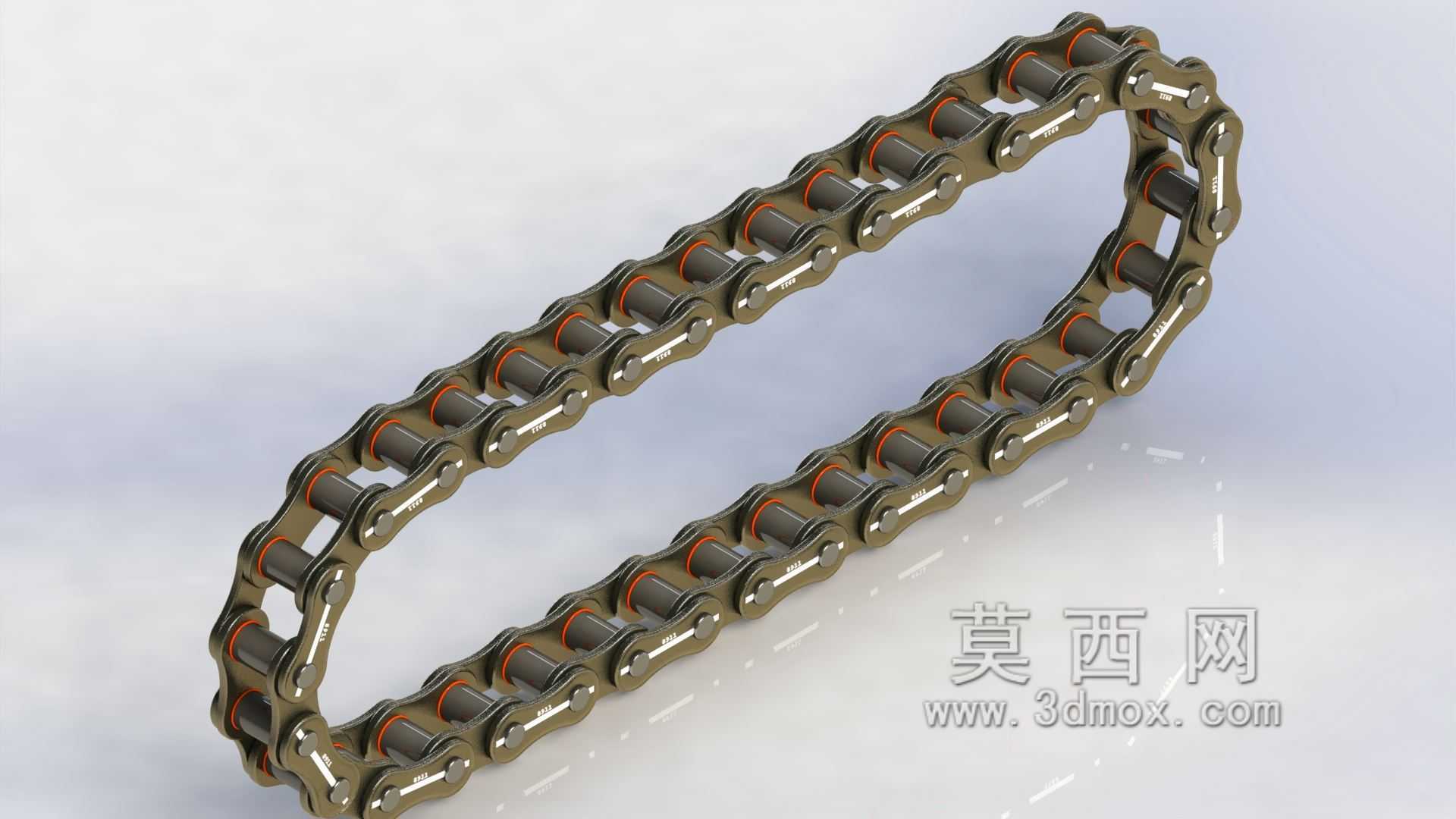

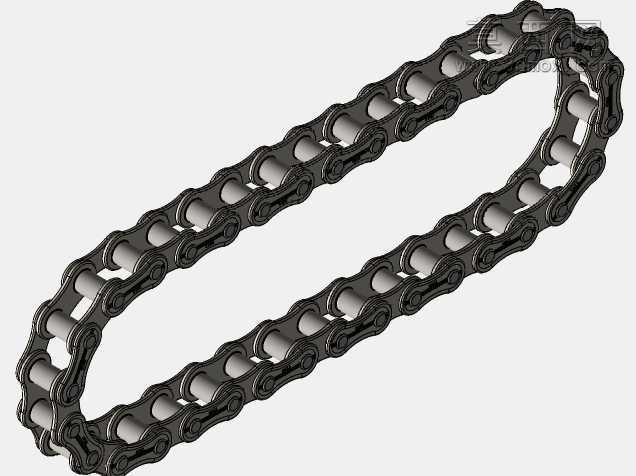

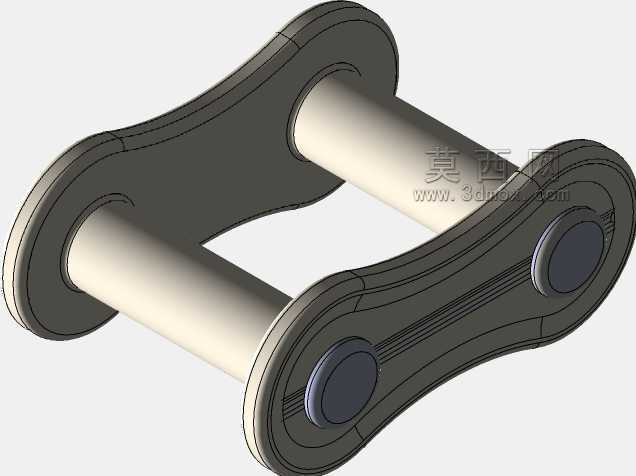

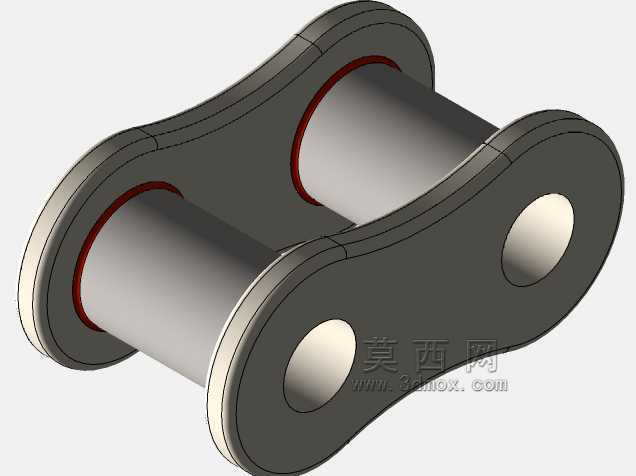

　　这套滚子链的设计围绕标准节距参数展开，每一个链节都由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，内链板与套筒采用过盈配合压装为固定的内链节，外链板与销轴同样过盈压装为外链节，销轴穿入套筒内部形成可相对转动的铰接结构，让链条能在绕上链轮时顺利完成弯折动作，滚子则空套在套筒外侧，当链条与链轮轮齿啮合时，滚子会沿轮齿表面滚动，大幅降低啮合过程中的摩擦磨损，延长链条与链轮的整体使用寿命。链板采用8字形的轮廓设计，并非随意的造型选择，这种结构能让链板各个横截面的抗拉强度趋近一致，同时减轻链条整体的自重，降低传动过程中的惯性载荷，适配中高速运转的传动需求。

　　在实际选型与安装过程中，首先要确认链条的节距、排数、滚子直径、内节内宽这些核心参数与配套链轮完全匹配，避免出现啮合卡滞、跳齿的问题。安装时要保证两传动轴的平行度偏差控制在允许范围内，两链轮的轮齿中心平面需处于同一平面，偏差过大会加剧链板侧面的磨损，甚至出现脱链故障。链条的张紧度需要调整到合理区间，过松会导致传动过程中链条抖动、跳齿，过紧则会增大铰接部位的摩擦阻力，加速销轴与套筒的磨损，通常垂直布置的链传动张紧度要比水平布置稍紧，避免下方链条垂度过大出现啮合不良。针对长中心距的传动场景，还需要配套加装张紧轮或者托板，承托链条松边的重量，避免链条垂度过大产生振动。

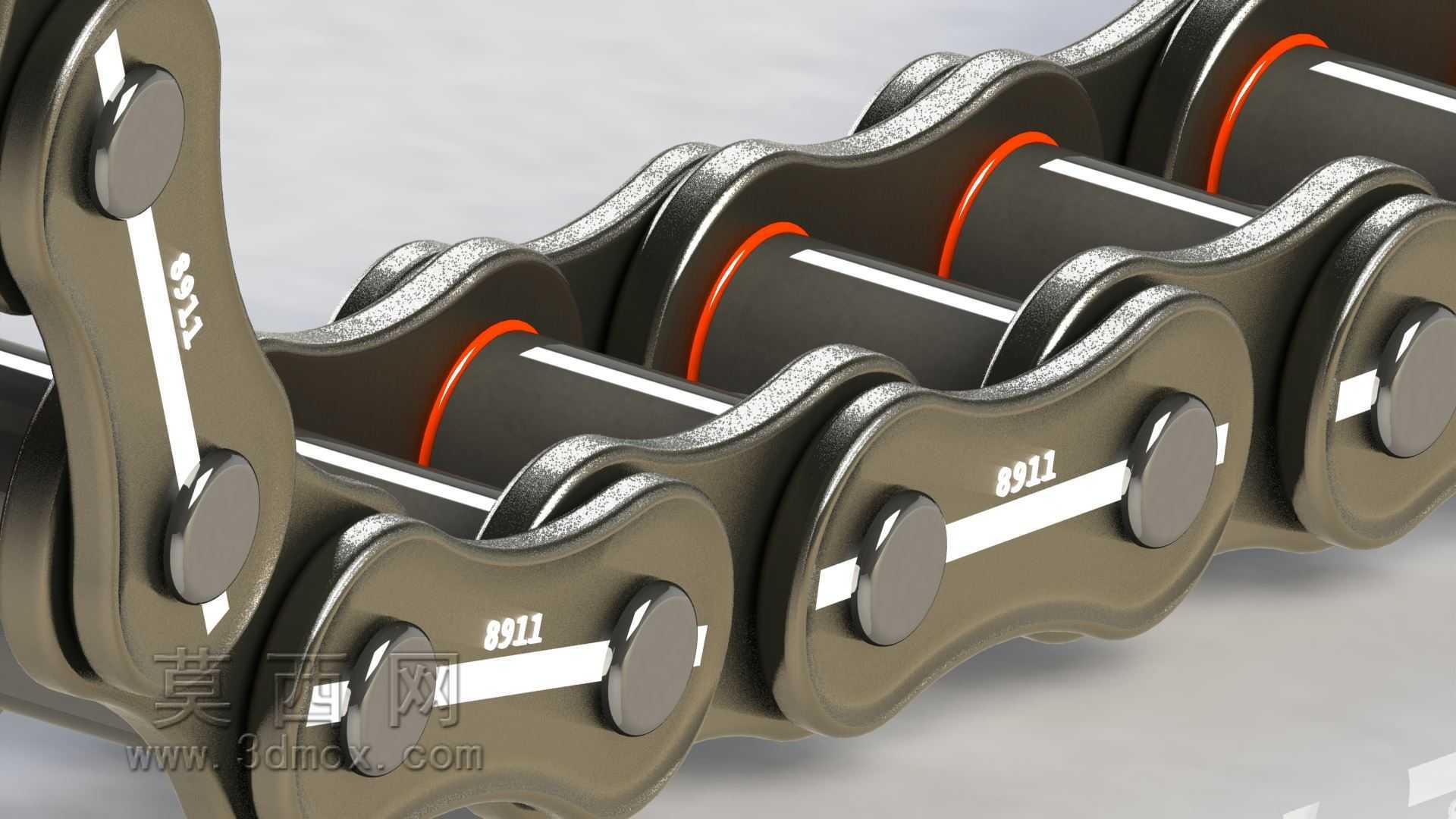

　　从结构细节来看，这套链条的销轴与套筒的铰接面做了适配润滑的间隙设计，日常维护时可以通过注油或者预涂润滑脂的方式，在铰接面形成油膜，减少金属直接接触的磨损，在高速传动场景中还可以选用带密封圈的链条结构，避免润滑脂流失同时阻挡外界粉尘进入铰接缝隙。滚子的外圆做了高精度的圆柱度处理，保证与链轮齿槽啮合时接触均匀，不会出现局部应力集中导致滚子过早碎裂。链板的边缘做了倒钝处理，避免装配和运转过程中割伤操作人员，同时减少应力集中点，提升链板的抗疲劳强度，毕竟链传动在运转过程中会承受反复的交变载荷，链板的疲劳断裂是常见的失效形式，合理的轮廓处理能大幅提升链条的抗疲劳性能。

　　在输送场景使用时，还可以在链节上加装附件，比如弯板、附板、推块等结构，用来承载输送的工件，这时候链条除了传递动力之外还承担输送载体的功能，设计时需要根据输送工件的重量、输送速度核算链条的抗拉安全系数，通常动力传动场景安全系数不小于4，输送场景需要根据载荷冲击情况适当放大安全系数，避免链条过载拉断。针对有腐蚀环境的使用场景，还可以对链板、销轴、滚子做镀锌、镀镍或者采用不锈钢材质加工，提升部件的耐腐蚀能力，适配食品加工、化工输送等有特殊环境要求的工况。
