内燃机活塞连杆组件高精度结构设计

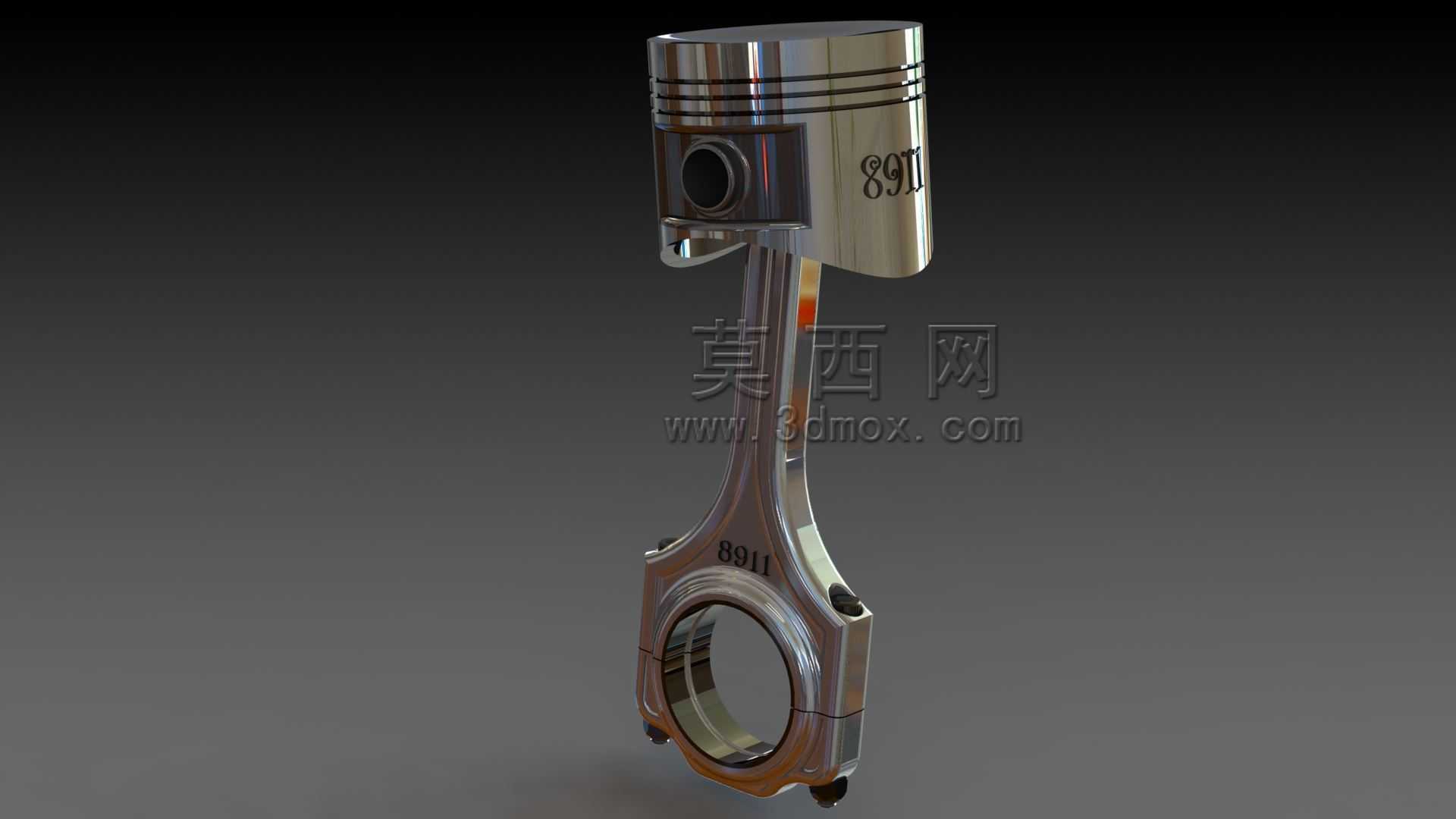

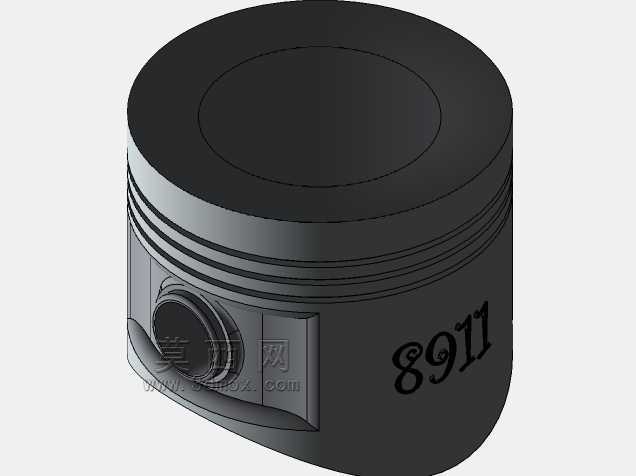

　　这套活塞连杆组件是内燃机动力转换的核心执行部件，主要应用于往复式内燃机的动力输出单元，承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量乘用车汽油机、通用小型动力机械等设备的动力端装配需求。从实际工况适配角度出发，活塞头部设置了多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳，环槽的轴向尺寸与径向深度严格匹配对应活塞环的安装公差，保证高温工况下环组的胀缩余量处于合理区间，避免卡滞或密封失效问题。活塞销座部位采用了加强筋过渡结构，可均匀分散燃气爆发瞬间传递到活塞销的冲击载荷，

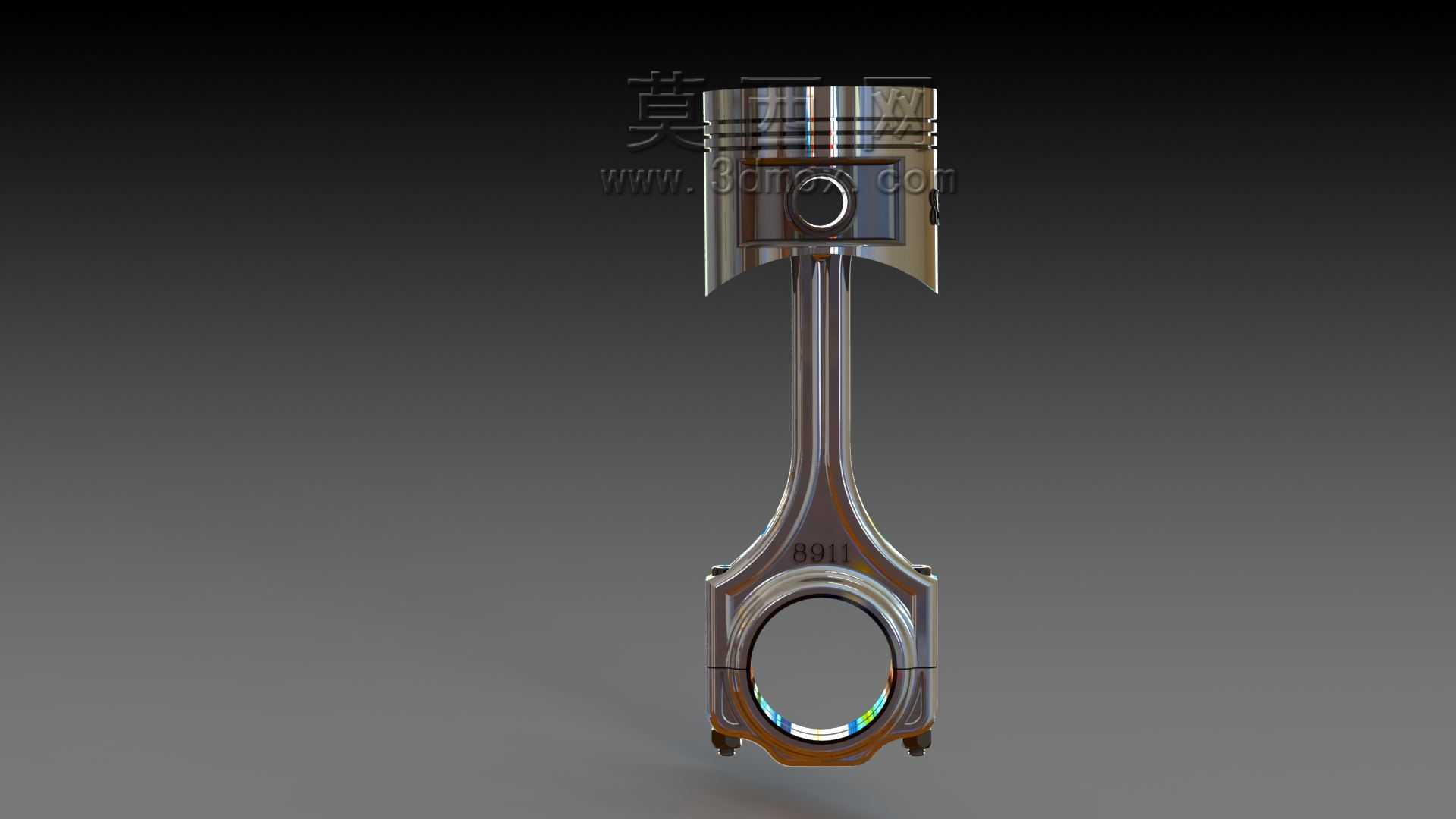

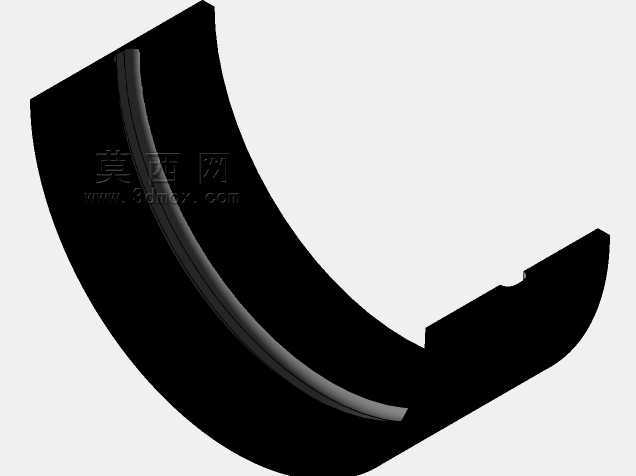

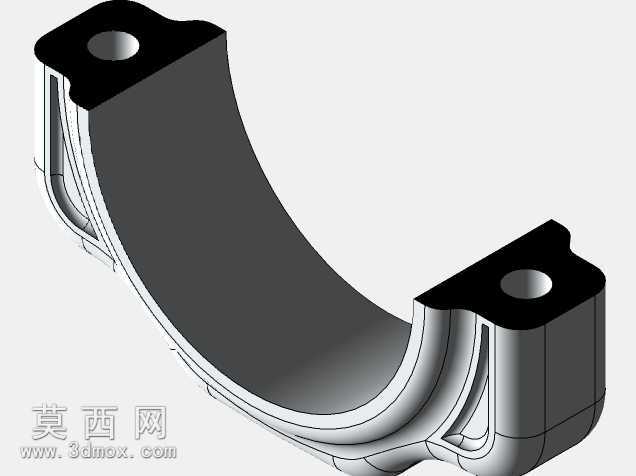

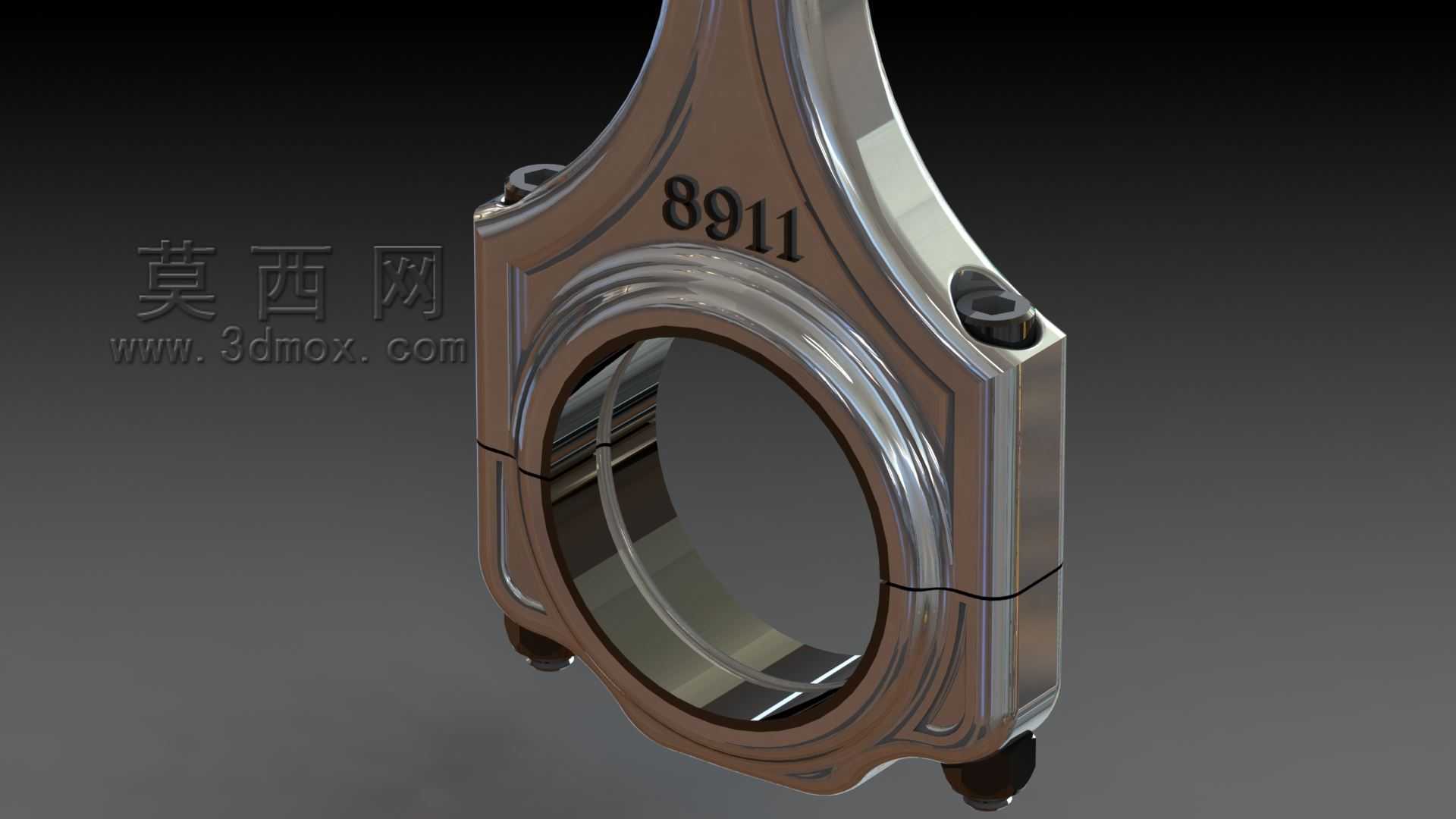

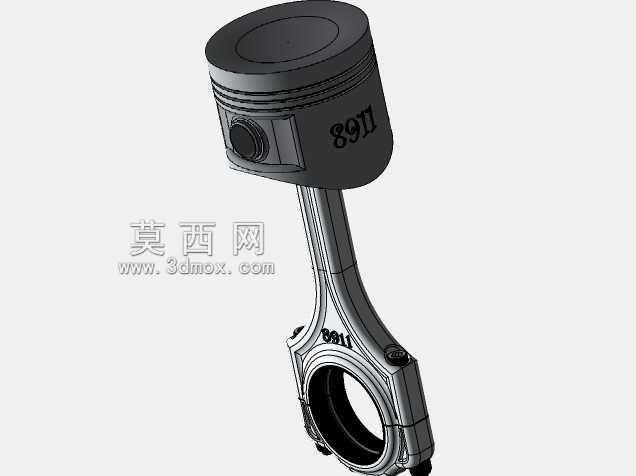

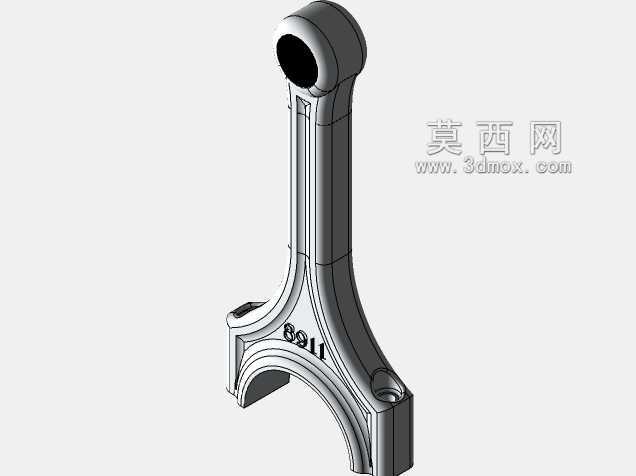

　　避免应力集中导致的销座开裂，活塞裙部设计为微椭圆型面，适配热态下活塞的受热变形量，保证活塞在气缸内往复运动时的导向精度，减少冷态敲缸与热态拉缸的风险。连杆部分采用工字型截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动惯量，杆身从大端到小端采用平滑过渡的变截面设计，匹配往复运动过程中的载荷分布特性，连杆小端与活塞销配合的部位设置了衬套安装位，可压入铜基衬套降低摩擦损耗，连杆大端为分体式结构，通过连杆螺栓与连杆盖紧固，适配曲轴曲柄销的装配需求，大端内侧预留了轴瓦安装定位槽，保证轴瓦装配后不会在运转过程中发生转动移位。从安装边界来看，活塞的外径尺寸与对应气缸内径保持严格的配缸间隙，

　　活塞销的直径与长度同时适配活塞销座孔与连杆小端衬套孔的尺寸公差，连杆大端的孔径与对应曲轴曲柄销的直径匹配，整套组件的往复运动质量经过严格配重，避免曲轴运转过程中出现过大的不平衡振动。设计过程中充分考虑了组件的运动干涉问题，活塞在上止点位置时，活塞顶部与气缸盖燃烧室的间隙控制在合理范围，不会发生气门碰撞活塞顶的故障，连杆在摆动过程中，杆身与气缸壁、曲轴平衡块之间预留了足够的安全间隙，全工况运转下不会出现运动干涉。整套组件的结构细节完全匹配量产内燃机的装配工艺要求，活塞表面的粗糙度、连杆各配合面的形位公差都符合实际量产的加工精度标准，可直接用于动力系统的结构教学、装配仿真以及改型设计的参考基准，也可作为虚拟装配、运动仿真的三维载体，帮助设计人员验证曲柄连杆机构的运动轨迹、载荷传递路径是否合理，排查结构设计中存在的应力集中、装配干涉等潜在问题。
