四旋翼航拍无人机整机结构设计方案

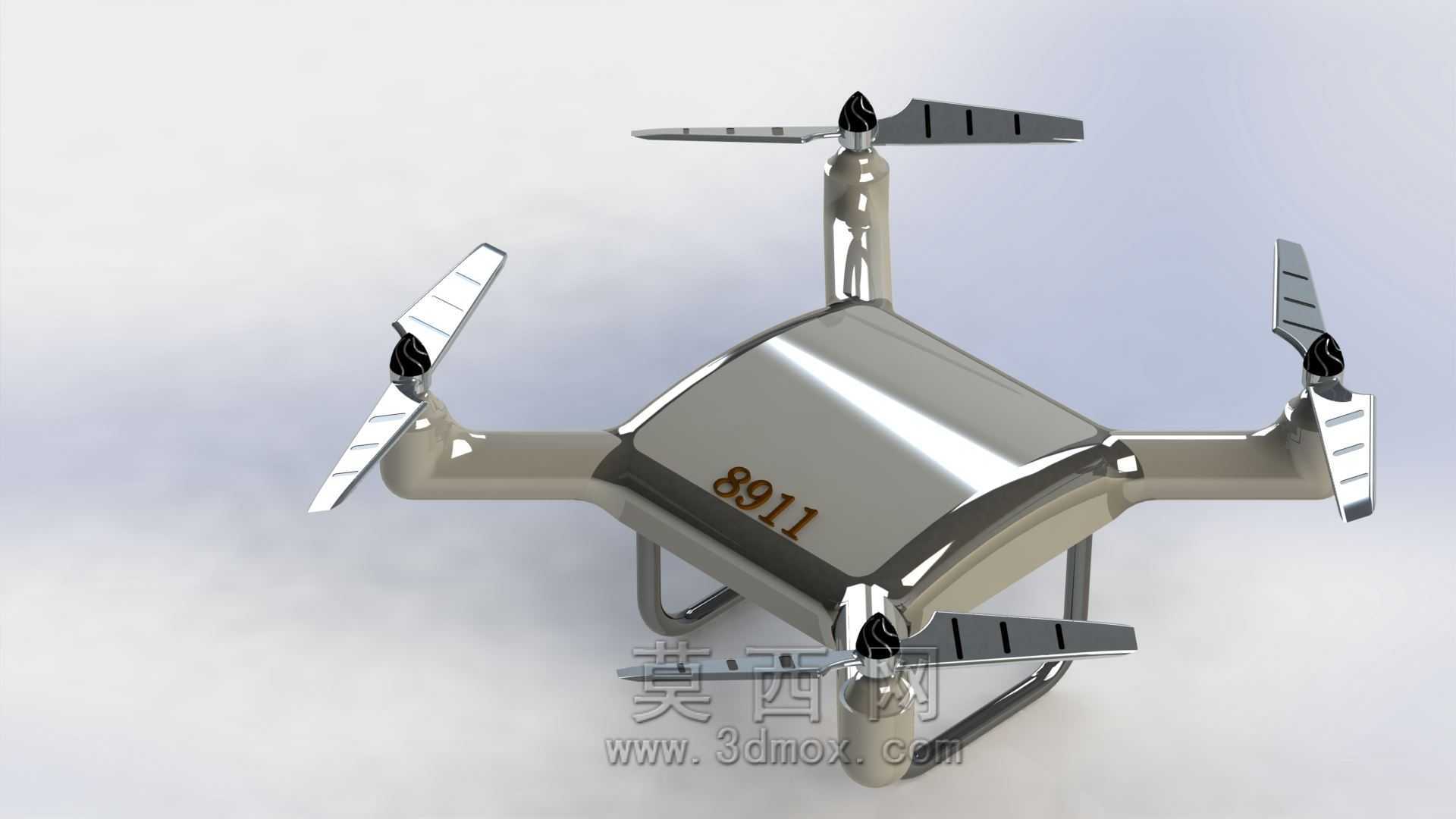

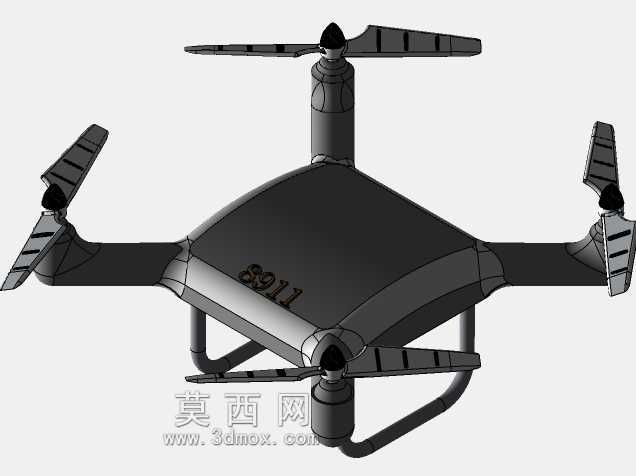

　　这款四旋翼空中作业载体的结构设计，首先围绕低空近景作业的实际需求展开，在民用低空巡检、小范围航测、应急场景现场画面采集等场景下，这类设备的结构可靠性直接决定作业效率。整机采用X型旋翼布局，四个机臂从中心主机舱向四个方向对称延伸，这种布局的核心优势在于动力输出的对称性，飞行过程中姿态调整的力矩分配更均匀，不需要额外增加配重块来平衡重心，能有效降低整机的无效载荷占比。

　　从功能特性来看，主机舱下部预留了标准化的挂载接口，可直接适配小型可见光摄像模组，接口位置设置了减震缓冲结构，能够过滤旋翼高速转动产生的高频振动，避免挂载的摄像设备出现画面抖动的问题。四个旋翼均采用两叶快拆式螺旋桨，桨叶与电机输出轴的连接采用卡扣式结构，日常作业前的桨叶检查、受损桨叶更换不需要额外工具，单人即可在短时间内完成操作，适配外场作业的快速维护需求。

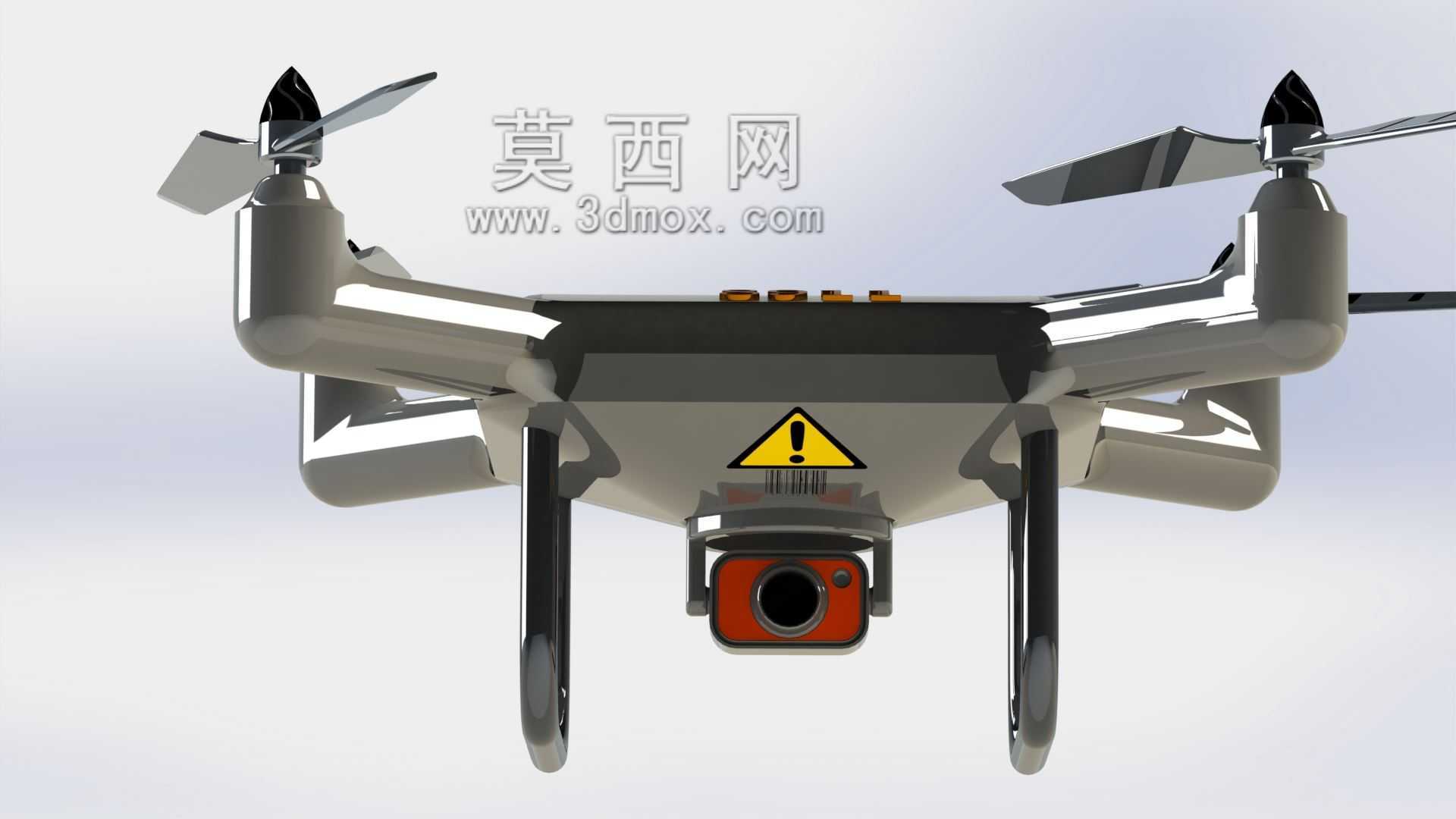

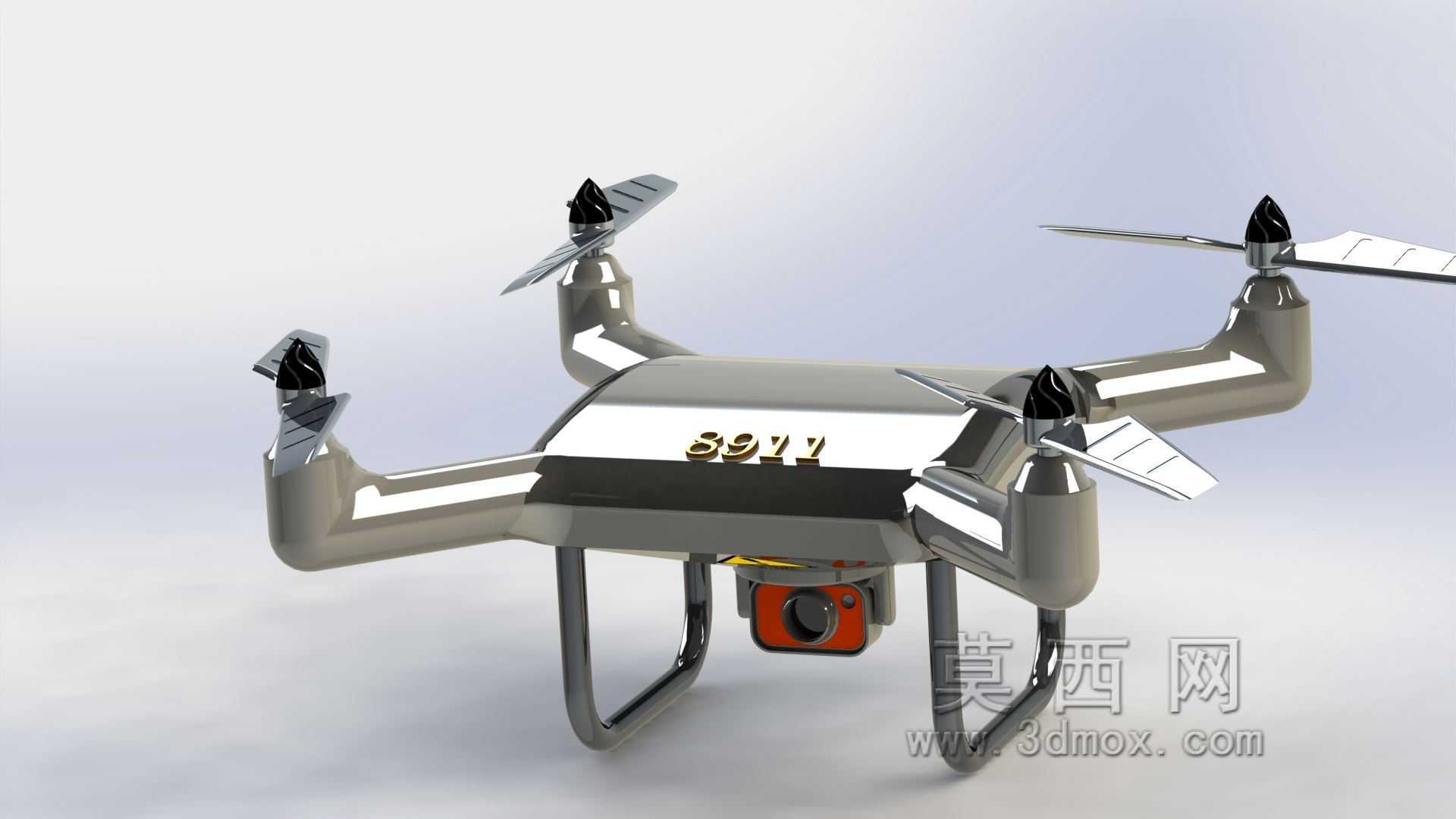

　　起落架部分采用U型一体式金属支架结构，两个支架对称布置在主机舱下方，支架的高度预留了足够的挂载空间，即使搭载最大尺寸的适配摄像模组，设备起降过程中挂载部件也不会与地面发生剐蹭。支架底部做了圆弧过渡处理，没有尖锐棱角，在不平整的野外场地起降时，能够减少支架与地面硬物的卡滞概率，同时支架与主机舱的连接点设置了应力分散结构，硬着陆时的冲击力会通过支架的微形变吸收一部分，不会直接传递到主机舱内部的核心部件上。

　　设计过程中，机臂的截面形状经过多轮迭代优化，最终采用上窄下宽的流线型截面，在保证结构强度的前提下尽可能降低飞行过程中的空气阻力，同时机臂内部预留了走线空间，电机的供电线、信号线全部从机臂内部穿过，避免线材外露带来的风阻增加和线材剐蹭受损风险。主机舱的上壳采用弧面过渡设计，没有突兀的凸起结构，飞行过程中气流能够顺着舱体表面平滑流过，减少紊流对飞行稳定性的干扰。

　　从安装边界尺寸来看，整机旋翼展开后的对角轴距控制在适配单人携带的范围内，机臂没有采用折叠结构，是因为折叠结构会增加连接点的结构复杂度，长期使用后连接间隙会影响飞行精度，对于固定作业场景的使用需求来说，一体式机臂的结构稳定性更有优势。主机舱内部的元器件安装位采用分层布局，上层布置飞行控制模块与供电模块，下层预留挂载设备的连接空间，各模块之间设置了隔离筋位，避免不同模块之间的电磁干扰，同时也方便后期的元器件维护更换。

　　旋翼电机的安装座与机臂采用一体化成型结构，电机安装面的平面度公差控制在合理范围内，保证电机输出轴与机臂平面的垂直度，避免桨叶转动时出现偏摆带来的额外振动。每个电机安装座周边都预留了散热间隙，飞行过程中产生的气流能够直接带走电机工作产生的热量，不需要额外增加散热风扇，进一步降低整机的重量与功耗。

　　在实际作业场景中，这类四旋翼设备不需要专用的起降场地，在平整的水泥地面、硬质土面甚至平整的车顶都可以完成起降，作业半径覆盖小范围的区域，对于输电线路近距巡检、农田长势航拍、小型活动现场航拍、灾害现场第一视角画面采集等场景，这种结构的设备能够快速部署，不需要复杂的前期准备。整机的重心设计在主机舱的几何中心位置，挂载设备后重心偏移量控制在允许范围内，飞行过程中不需要飞控系统输出额外的力矩来平衡重心，能够有效延长续航时间。

　　结构设计阶段还考虑了日常维护的便捷性，主机舱的上下壳采用快拆螺丝连接，拆开上壳即可直接接触到所有内部元器件，不需要拆解其他结构部件。桨叶的动平衡匹配在结构设计时就做了预留，每个桨叶的安装位都有对应的标识，避免维护时桨叶装错位置带来的动平衡问题。起落架的支架采用标准化的型材弯折成型，受损后可以快速替换同规格的支架，不需要定制特殊配件，降低后期的使用维护成本。
