拖挂式液态肥田间转运储罐结构设计

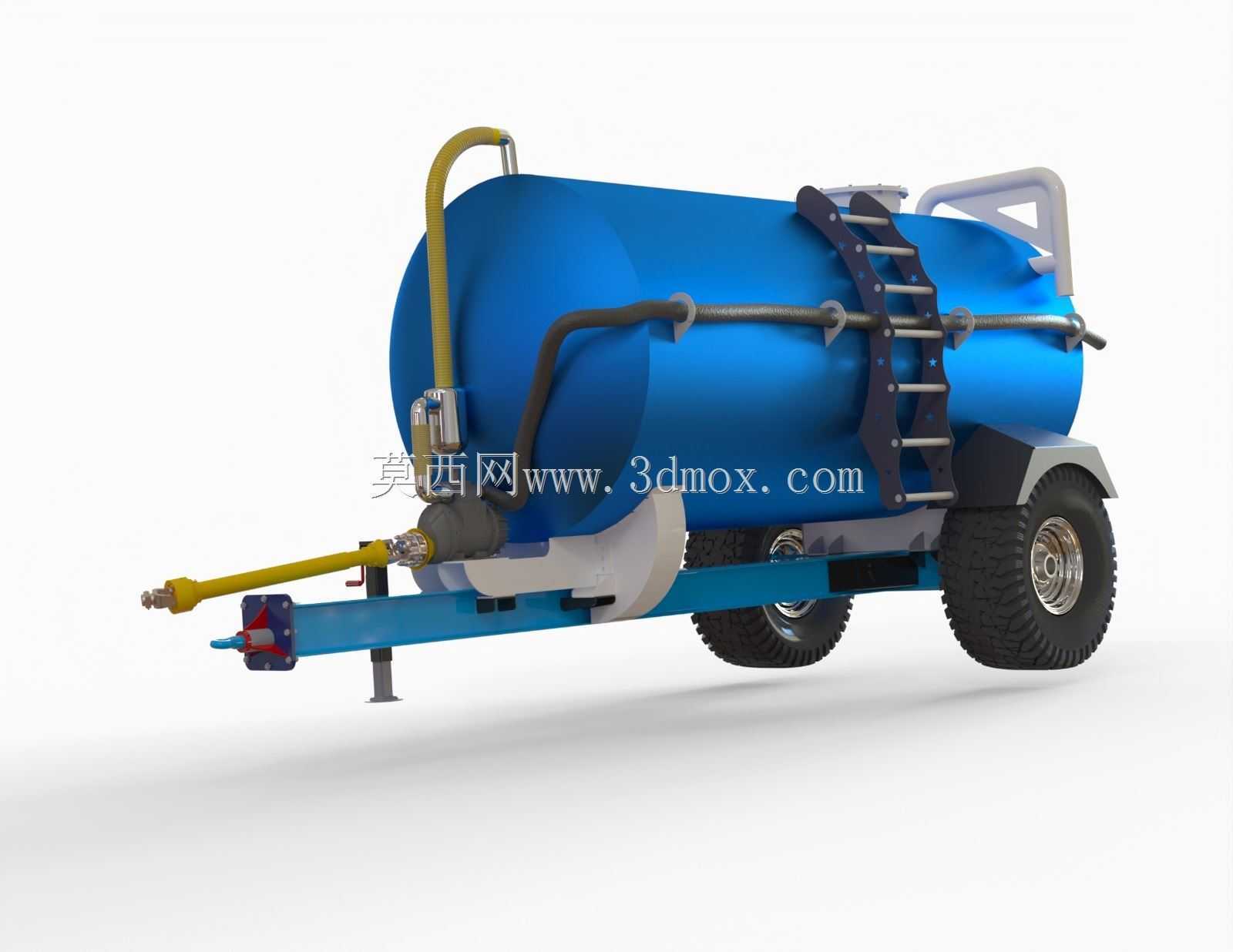

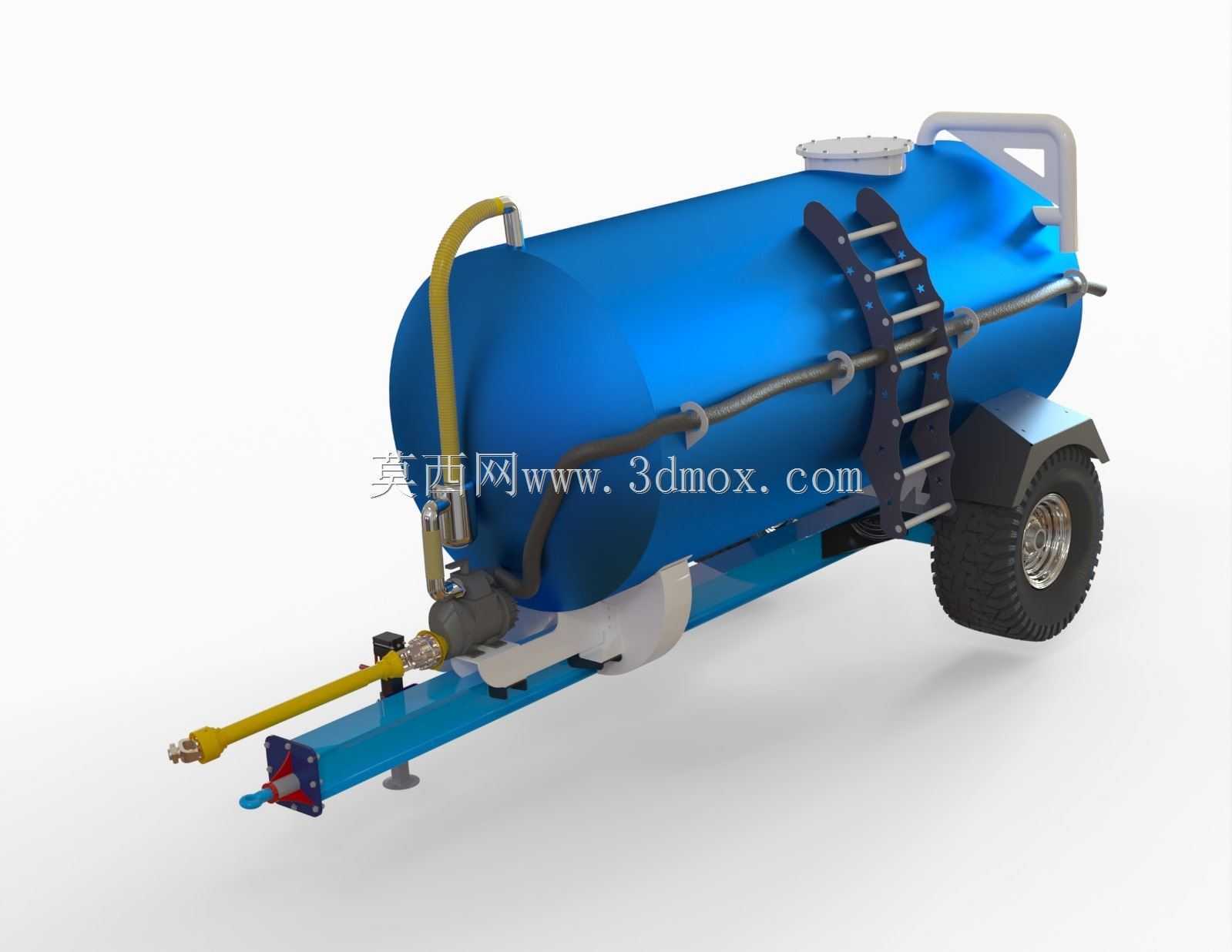

　　这款拖挂式储液设备主要面向规模化种植场景的液态物料转运作业，适配大田种植、果园管护过程中的水肥输送、液态农资转运需求，可直接与农用拖拉机牵引挂接，完成从储料点到作业地块的液态物料短驳运输，解决传统桶装转运效率低、装卸劳动强度大的痛点。罐体采用卧式圆柱结构设计，相比立式储罐能有效降低整机重心，在田间非铺装路面行驶时可减少侧倾风险，圆柱壳体的环向受力特性也能更好承受液态物料的静压力与运输过程中的晃动冲击，无需额外布置过多加强筋即可满足结构强度要求，降低整体自重。牵引架采用矩形钢管焊接结构，前端设置标准牵引销接口，可匹配多数农用拖拉机的后牵引装置，牵引架下方布置可折叠式支撑腿，在设备脱离牵引主机停放时，支撑腿放下可保证罐体平稳放置，

　　避免牵引端下沉导致的罐体倾斜、物料泄漏问题，支撑腿底部设置加宽支撑盘，适配松软田块的停放需求，防止支腿下陷。罐体顶部设置带防护栏的操作平台，侧面布置爬梯，爬梯踏步采用防滑冲孔结构，方便操作人员登顶完成加注、检修作业，爬梯与罐体之间采用抱箍式连接结构，无需在罐体壁板上额外开孔焊接，避免焊接应力带来的罐体渗漏隐患，后期维护更换也更为便捷。罐体前后端均设置防波板结构，可有效降低运输过程中罐内液态物料的晃动幅度，减少液体冲击对罐体焊缝、牵引架的交变载荷，提升行驶稳定性，尤其是在田间颠簸路面、坡地作业场景下，防波板的作用更为明显，能避免液体瞬间偏移带来的重心突变。罐体尾部布置行走轮组，采用大直径农用深花纹轮胎，接地比压小，在松软耕地、

　　泥泞路面行驶时不易陷车，轮轴与罐体支架之间采用弹性连接结构，可缓冲路面颠簸带来的冲击，保护罐体结构与连接管路。罐体侧面布置输液管路，前端设置快接接口，可快速连接加注、卸料软管，管路配套控制阀门，可根据作业需求调节通断与流量，管路沿罐体下部布置，避免田间行驶时被作物、障碍物刮碰损坏。整机的安装边界需要重点考虑牵引点高度与配套拖拉机的匹配性，牵引点离地高度需控制在农用拖拉机常规牵引接口的高度区间内，保证牵引架处于水平或微仰状态，避免行驶过程中牵引架出现额外的上下交变受力；整机宽度需符合农业机械道路行驶的宽度要求，满足乡村道路、田间机耕道的通行条件；转弯半径需结合轮距与牵引架长度优化，保证在小块田块、狭窄机耕道上也能灵活转向。

　　罐体的容积设定兼顾转运效率与整机重量，避免满载时超过配套拖拉机的牵引负荷，同时保证单次转运可覆盖一定面积的作业地块，减少往返转运的频次。在结构设计过程中，罐体壁厚根据满载时的液体压力、运输冲击载荷计算确定，在保证强度的前提下尽可能降低壁板厚度，控制整机自重；所有与罐体连接的支架、管卡均采用圆弧过渡贴合罐体曲面，避免局部应力集中；焊缝采用连续满焊工艺，焊接完成后需做渗漏检测，保证罐体的密封性能，避免液态物料泄漏。行走系统的轮距设置需匹配常见农作物的种植行距，避免作业过程中轮胎碾压作物；制动系统可根据实际使用需求选配，满足坡地运输的安全要求。罐体外部可根据运输物料的特性做防腐处理，适配不同类型液态农资的运输需求，拓展设备的适用场景。
