可调节式机用铣削加工刀具结构

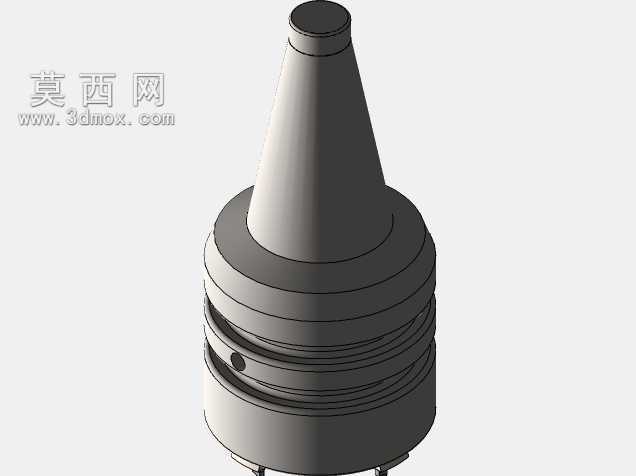

　　在常规铣削加工场景里，遇到不同深度、不同径向切削宽度的工位需求时，频繁换刀会拉长辅助工时，也容易因为重复装夹带来的同轴度误差影响加工面精度，这类可调铣刀的结构设计，正是为了适配中小批量多工序铣削的柔性加工需求，不需要更换整支刀柄，仅通过刀体自身的调节结构就能改变切削端的伸出长度，适配不同的加工行程要求。从结构本身来看，这款刀具采用锥柄作为安装定位基准，和常规铣床、加工中心的主轴锥孔可以直接适配，安装时锥面贴合实现径向定位，刀柄尾部的拉钉结构可配合主轴拉紧机构实现轴向锁紧，保证高速旋转下的连接刚性，避免切削过程中出现刀具窜动。刀体中部设置了多道环形调节槽，配合锁紧螺钉实现伸出长度的档位调节，每道槽的位置经过精度校准，

　　调节后锁紧螺钉卡入对应槽位，就能保证切削端的跳动量控制在机加工允许的公差范围内，不会因为调节带来额外的偏摆。切削端和刀柄主体采用同轴一体式结构设计，避免分体式连接带来的刚性不足问题，在承受大进给铣削的侧向切削力时，不会出现连接部位的形变或松动。实际应用中，这类刀具常被用于普通立式铣床、镗铣床以及中小型加工中心的平面铣削、台阶面铣削、浅槽铣削工序，在模具钢、结构钢、铝合金等常见金属材料的粗加工、半精加工场景都能适配，尤其是在工位切换频繁、刀具库存有限的小型加工车间，单支可调铣刀可以替代3到4支不同长度规格的固定长度铣刀，减少刀具库存占用，也降低了换刀过程中对刀、试切的时间损耗。设计过程中，

　　首先要保证锥柄的锥度精度符合对应主轴的接口标准，锥面的表面粗糙度要达到贴合要求，避免安装后出现接触面积不足导致的刚性下降；其次调节槽的位置要和常用的加工深度档位匹配，槽的深度要足够承载锁紧螺钉的锁紧力，同时不能因为开槽过度削弱刀体的整体刚性，避免切削时刀体出现共振振纹；刀体外圆的环形结构除了调节档位的作用，也能在旋转过程中带动周边气流，辅助带走部分切削区域的热量，减少切削热向刀柄部位传导，降低主轴轴承的热负荷。安装边界方面，锥柄的大端直径、锥柄长度都符合标准刀柄的安装尺寸，不需要对机床主轴进行额外改造就能直接装夹，刀具整体最大外径小于常规铣夹头的通过直径，装夹时不会和主轴端盖、夹具护板产生干涉，调节到最短伸出长度时，

　　刀具整体悬伸较短，刚性最佳，可以承受较大的切削进给量，适合大余量粗加工；调节到最长伸出长度时，悬伸量控制在刀体直径的四倍以内，保证切削过程中不会出现明显的让刀现象，能够满足常规深度的型腔、台阶面加工需求。刀体表面的发黑处理可以提升表面防锈能力，也能在日常存放、周转过程中减少表面磕碰划伤，避免因为表面损伤影响安装精度。锁紧螺钉采用内六角结构，使用常规内六角扳手就能完成调节锁紧操作，不需要专用工具，现场操作人员可以快速完成档位调整，适配不同工序的加工要求。和固定式铣刀相比，这类可调结构的刀具在长期使用中，如果切削端出现磨损，只需要更换前端切削部分或者重新修磨，刀柄主体可以重复使用，一定程度上也能降低刀具的长期使用成本。在切削参数匹配上，短悬伸状态下可以采用和同直径整体铣刀一致的切削线速度、进给量参数，长悬伸状态下适当降低进给速度和切削深度，就能保证加工过程的稳定性，不会出现断刀、崩刃的问题。
