六孔法兰式多通路流体连接基座结构

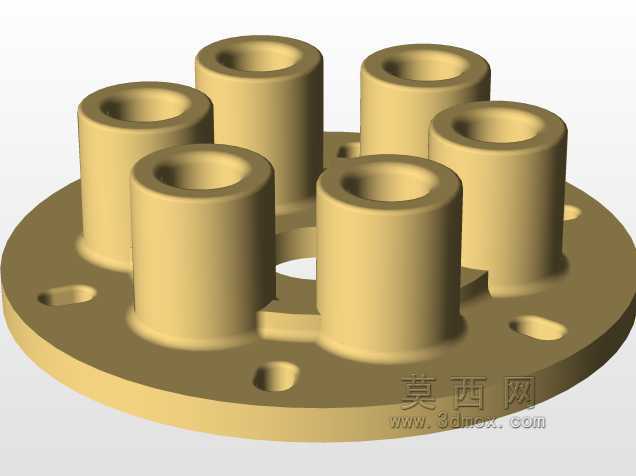

　　该零件属于流体管路系统中的集成式连接基座，在液压、气动、低压流体输送的设备布局中承担多通路分流与固定安装的核心作用，常见于小型液压站阀组集成、气动控制回路分气块、实验台流体管路分配模块等场景，替代传统多个单接头分散安装的结构，减少管路接头数量，降低系统泄漏点，同时压缩安装占用空间。从结构设计来看，底部为圆形安装法兰盘，法兰盘上均匀分布三个沉头安装孔，安装孔采用沉头设计可让内六角螺栓安装后头部完全沉入盘面，不会突出法兰表面，避免与周边其他零部件产生干涉，安装时可根据设备安装面的布局选择对应孔位锁紧，三个孔呈120度均匀分布的设计，能保证锁紧后法兰盘受力均匀，长期受管路振动影响也不会出现局部松动偏移的问题。

　　法兰盘上方均匀排布六个直立的圆柱式接嘴，每个接嘴内部为贯通的流体通道，通道与法兰盘底部的对应通路连通，六个接嘴呈圆周等距排布，相邻接嘴之间预留足够的管路安装空间，可兼容常规规格的快插接头、卡套接头或软管套接作业，不会出现相邻接头安装时扳手操作空间不足的问题。接嘴与法兰盘的衔接位置做了圆角过渡处理，避免直角结构带来的应力集中问题，在长期承受流体压力冲击、管路振动拉扯的工况下，不会在衔接位置产生疲劳裂纹。法兰盘中心位置设置有中心通孔，该通孔可作为主通路进气/进液口，也可作为定位孔与设备端的定位凸台配合，安装时可快速完成零件的对位，降低装配找正的时间成本。从安装边界来看，圆形法兰盘的外径为整体最大安装轮廓尺寸，

　　接嘴的高度为零件的竖直方向最大尺寸，选型时需确认安装面的预留空间大于法兰盘外径，竖直方向预留空间高于接嘴顶端，避免安装后与设备盖板、周边零部件产生碰撞。设计过程中对各通路的壁厚做了等强度校核，接嘴部分的壁厚满足常规1MPa以内的流体工作压力要求，法兰盘的厚度兼顾安装刚性与整体重量，不会因过薄导致安装锁紧时盘面变形，也不会因过厚造成材料浪费。六个接嘴的内孔直径保持一致，可实现等流量的流体分配，若应用在流量需求有差异的场景，也可在建模阶段调整对应接嘴的内孔尺寸，适配不同支路的流量需求。法兰盘底部设计为平面结构，安装时可在法兰与设备安装面之间加装密封垫片，通过螺栓锁紧后实现端面密封，避免流体从安装贴合面泄漏。

　　该结构相比分体式多接头组装的结构，集成度更高，装配工序更少，整体的密封可靠性更强，在小流量多通路的流体控制系统中，能有效简化设备管路布局，降低后期管路维护的工作量，减少因接头松动导致的泄漏故障。建模过程中所有特征采用参数化设计，安装孔间距、接嘴高度、内孔直径、法兰厚度等参数均可根据实际使用工况快速调整，不需要重新绘制整体结构，可快速适配不同压力等级、不同管路规格的使用需求。
