焊接工位伸缩式台幕防护结构

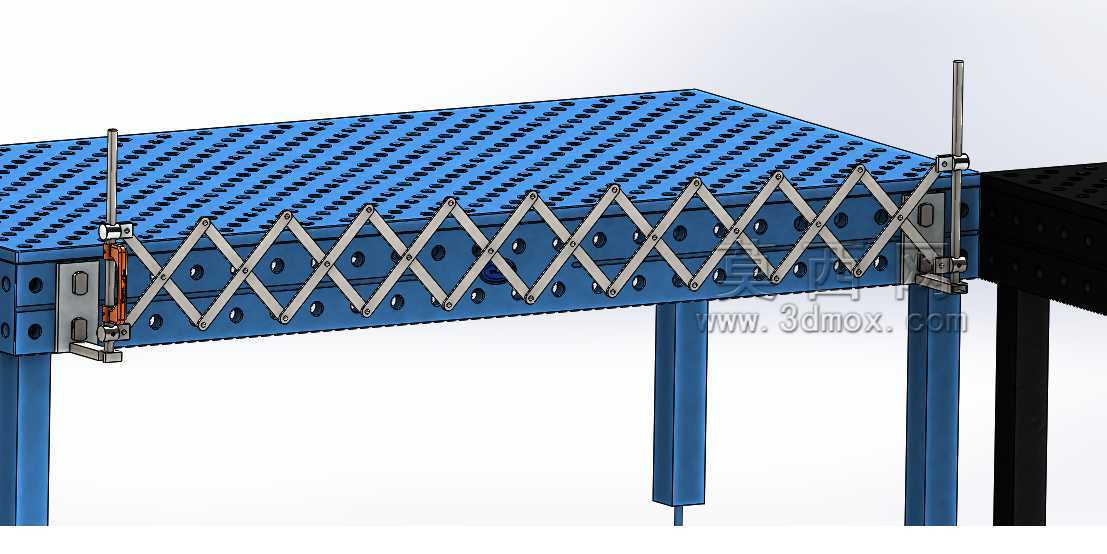

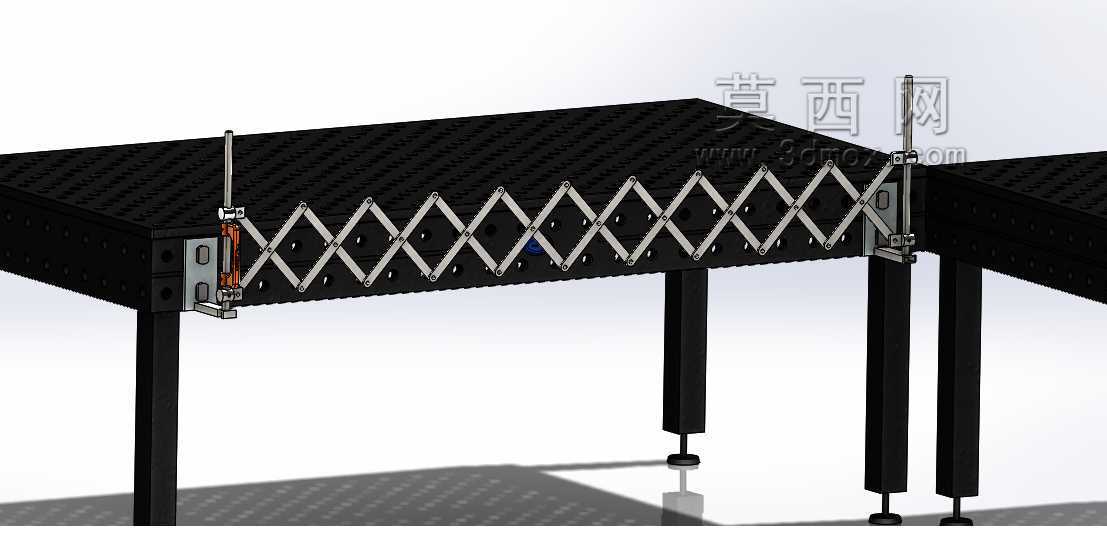

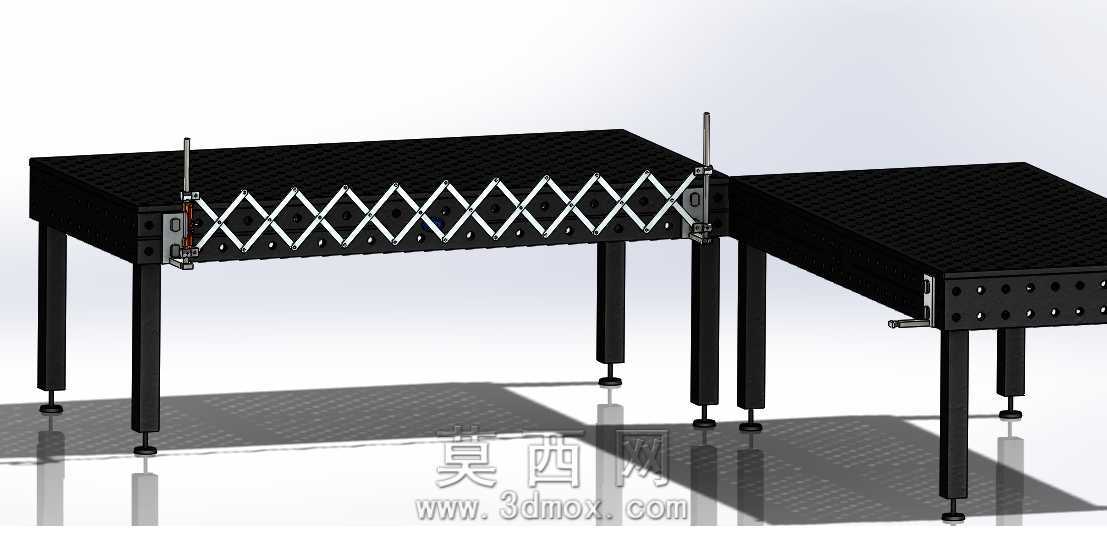

　　在焊接作业车间的多工位布局场景中，相邻焊接工位之间的弧光干扰、焊渣飞溅是长期影响作业安全与操作效率的痛点，这款适配三维柔性焊接平台的伸缩式台幕结构，正是针对这类工位间隔防护需求开发的实用工装结构。整套结构完全匹配Siegmund系列三维焊接平台的孔位基准与台面尺寸，安装时无需对现有工作台进行二次打孔或改造，直接依托平台侧面的标准定位孔完成固定，安装边界完全贴合两台相邻焊接平台的对接间隙，不会额外占用工作台面的有效装夹区域，也不会干涉平台上焊接工装、工件的装夹与变位操作。结构核心采用剪叉式伸缩连杆作为支撑骨架，多组平行连杆通过销轴铰接形成可连续伸缩的平行四边形机构，伸展后可形成覆盖工位对接侧全高度的防护屏障，

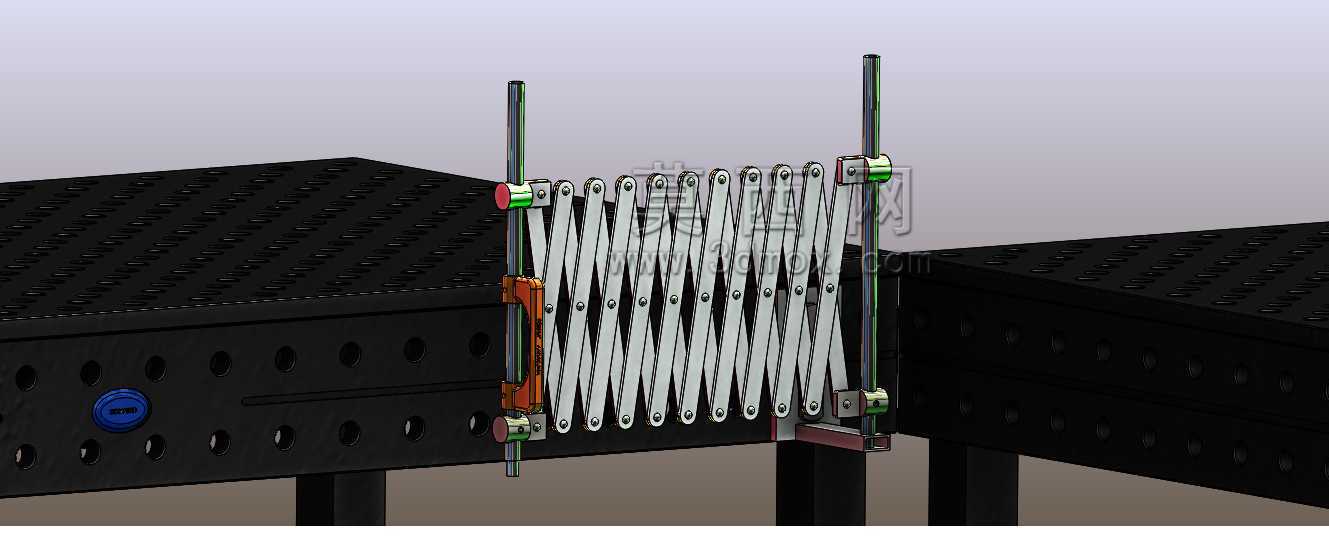

　　收缩后整体厚度仅占极小的侧方空间，完全不会影响工件在工位间的转运、吊装作业，也不会遮挡操作人员对相邻工位的观察视野，方便多人协同作业时的沟通配合。连杆骨架的两端设置有与焊接平台孔位匹配的定位插销组件，插销直径与平台标准定位孔完全适配，插入后可通过侧边的锁紧旋钮完成固定，保证整套结构在伸缩调节过程中不会出现松脱、移位，同时支持根据工位间的实际间隔距离，灵活调整伸展长度，适配不同间距的工位布局需求。幕帘安装在剪叉连杆的内侧，采用耐焊渣飞溅、耐弧光灼烧的柔性阻燃材质，每段幕帘通过卡扣与连杆骨架固定，更换时无需拆解整套连杆结构，仅需拆卸对应位置的卡扣即可完成局部更换，降低后期维护成本。整套结构的竖向支撑杆采用高强度合金钢材质，

　　表面做发黑防锈处理，可抵御焊接车间内的焊渣飞溅、烟尘腐蚀，长期使用不会出现锈蚀变形。在实际焊接作业过程中，当相邻工位同时开展焊接操作时，可将台幕完全伸展，形成连续的防护隔断，有效阻挡焊接弧光对相邻工位操作人员的视力伤害，同时拦截高温焊渣飞溅到相邻工位的工件、工装表面，避免焊渣在工件表面形成焊瘤、划伤，也能防止焊渣引燃相邻工位的易燃辅助物料。当需要进行大型工件的跨工位装夹、或者使用行车转运工件时，仅需推动台幕的活动端，剪叉连杆即可顺畅收缩，将防护结构收纳到工位侧边，留出足够的通行与操作空间，操作过程无需拆卸任何零部件，单人即可快速完成状态切换。设计过程中充分考虑了焊接作业的实际工况，所有铰接销轴都做了防松脱处理，

　　避免长期伸缩操作后销轴脱落导致结构散架，连杆的铰接间隙控制在合理范围内，既保证伸缩动作顺畅无卡滞，又不会出现过大的晃动间隙，保证伸展后的防护屏障平整无褶皱。整套结构的底部距离工作台面预留了足够的间隙，不会与台面上的快速夹具、定位角尺等工装发生干涉，顶部高度覆盖焊接作业时焊枪的常规操作高度，可对坐姿、站姿操作的焊接工位都形成有效防护。针对不同规格的三维焊接平台，该结构还可通过调整竖向支撑杆的长度、剪叉连杆的节数，适配不同台面高度、不同长度的工位间隔需求，所有铰接点的转动阻力经过调校，伸展后可在任意长度位置保持稳定，不会出现自行回缩或者倾倒的问题，无需额外增加支撑脚或者固定结构，保持结构整体简洁，减少车间内的积尘死角，方便日常的工位清洁与维护。
