适配3D打印的刷子冲洗装置结构设计

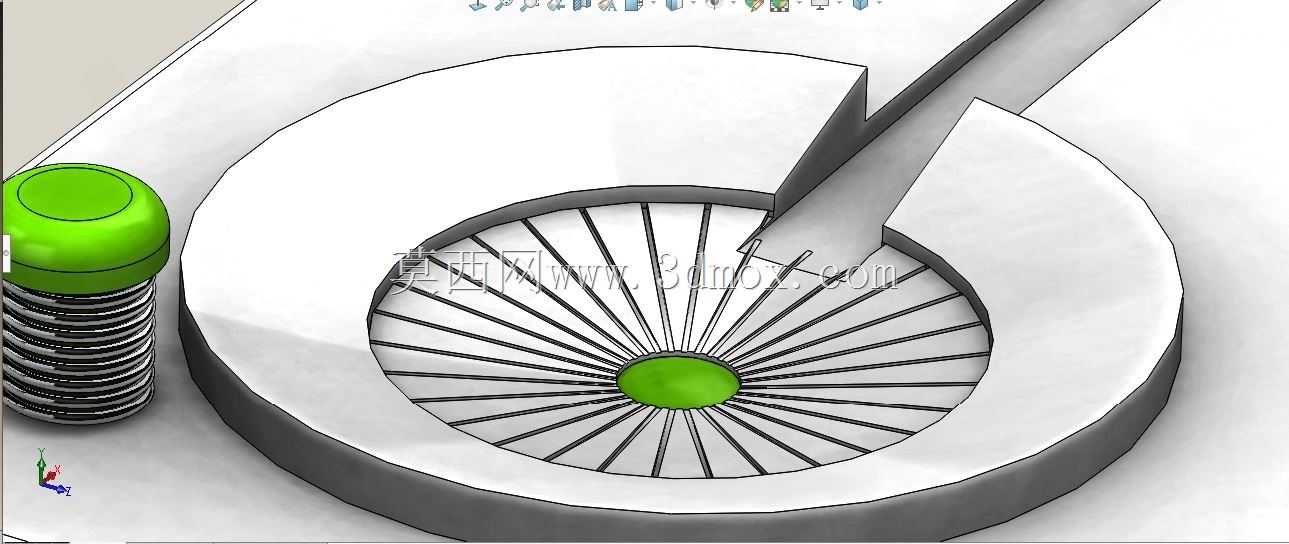

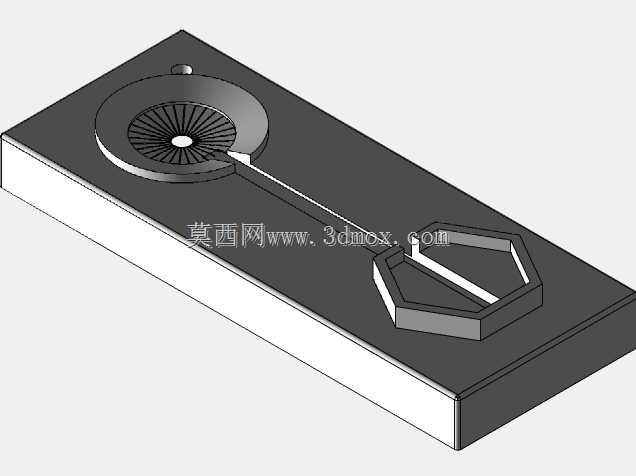

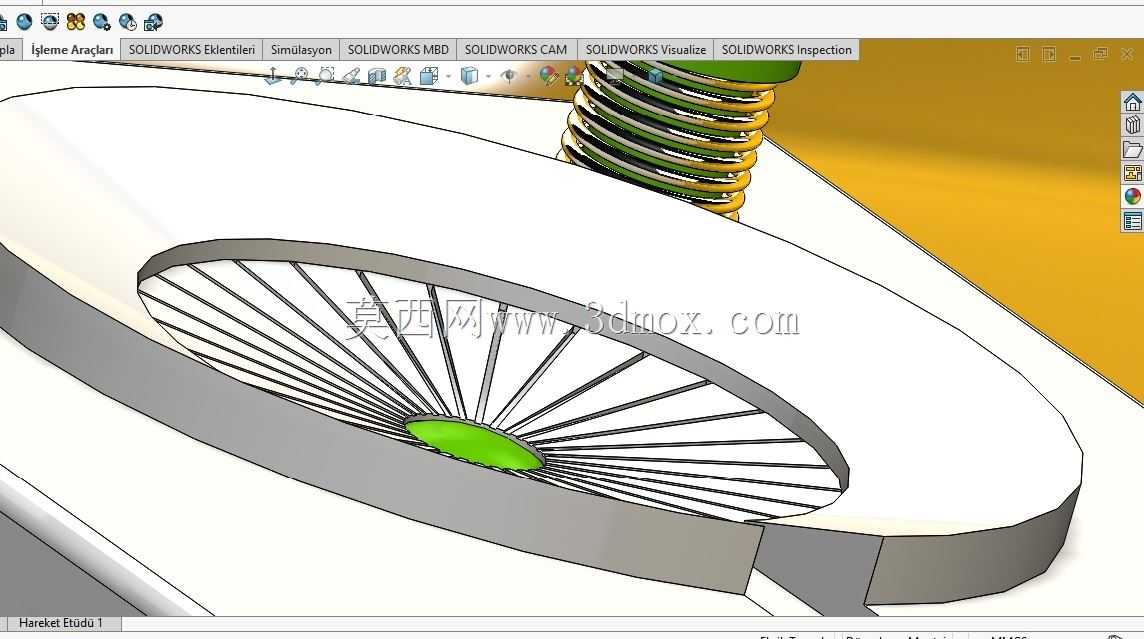

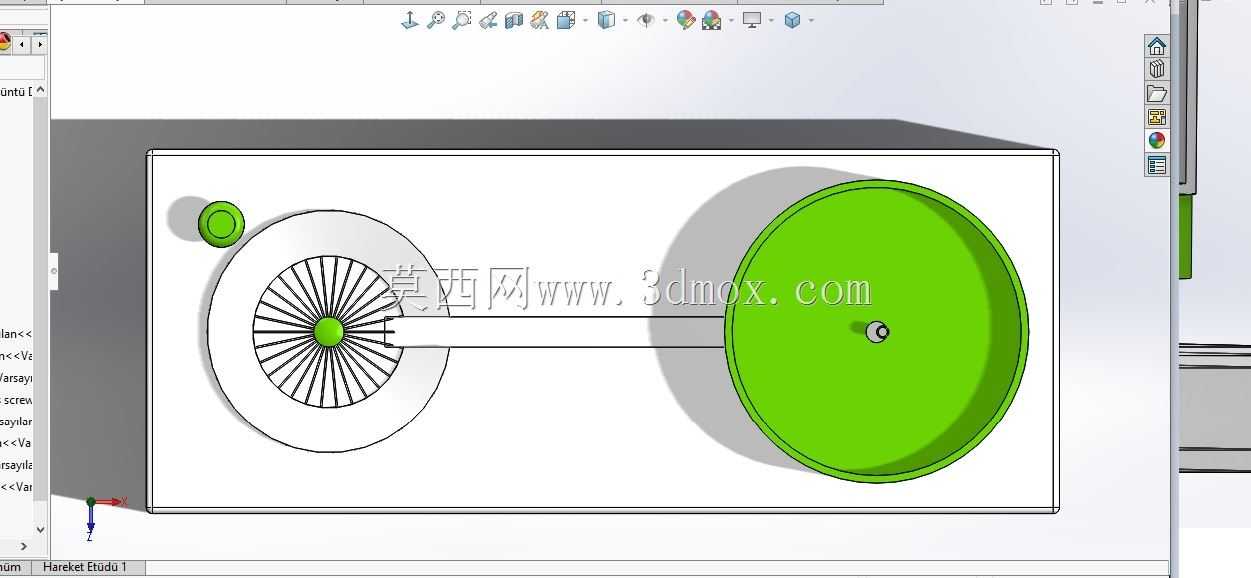

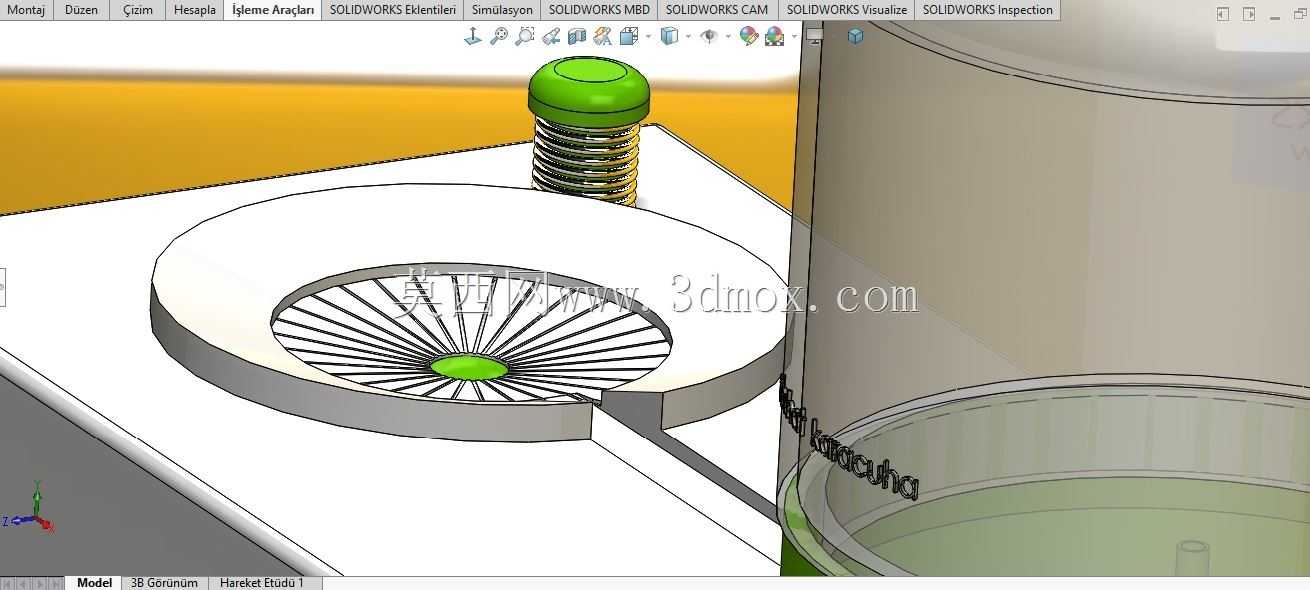

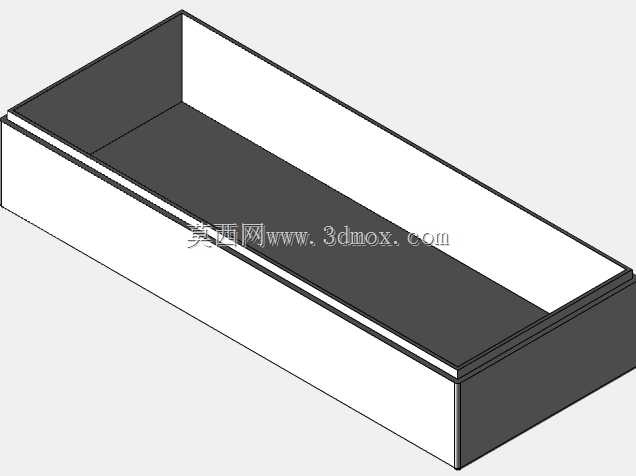

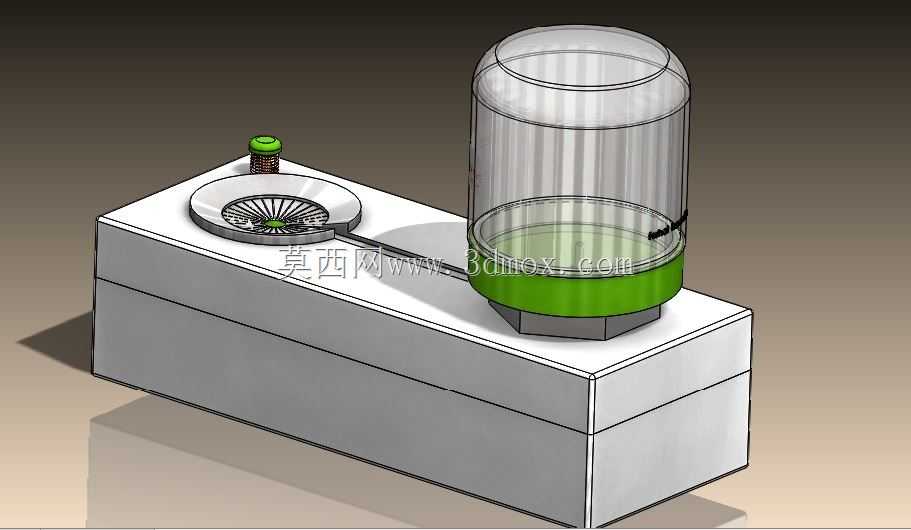

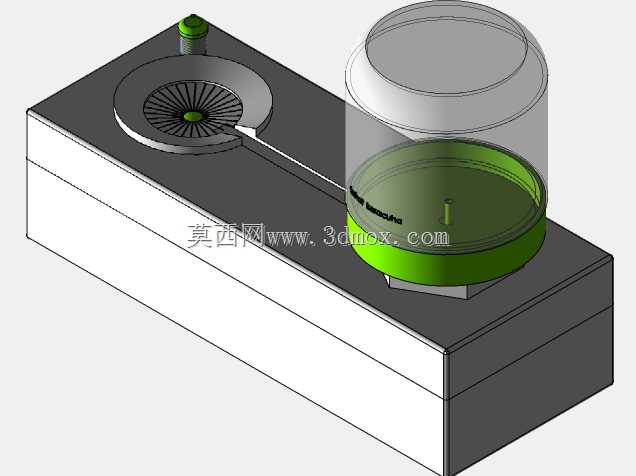

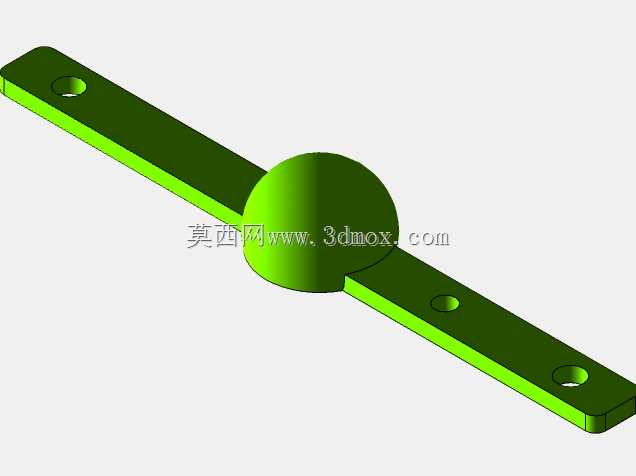

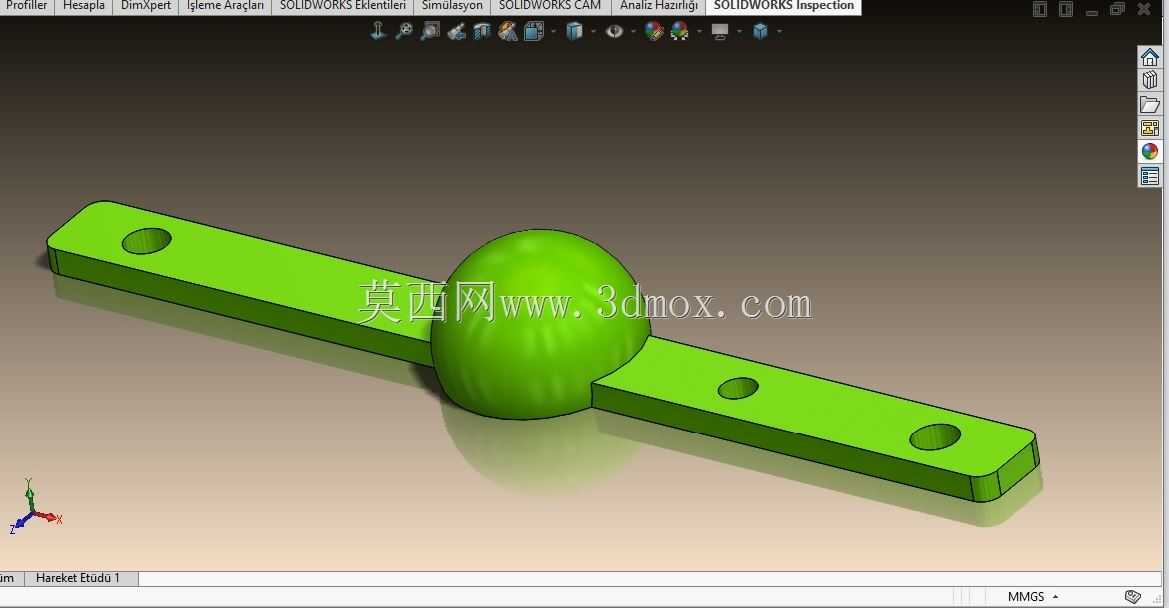

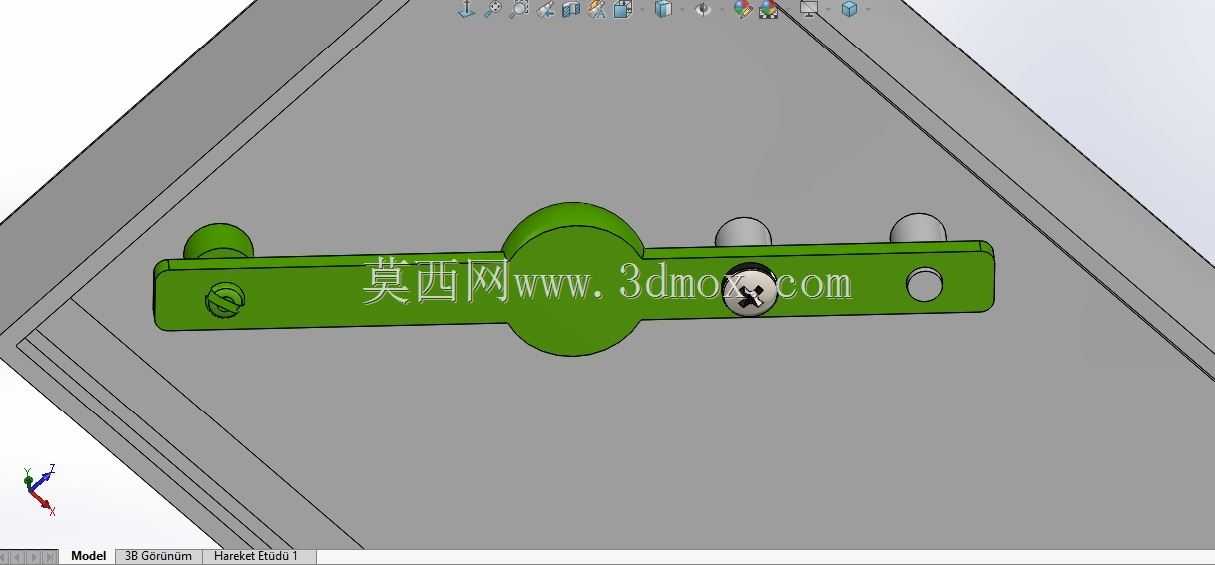

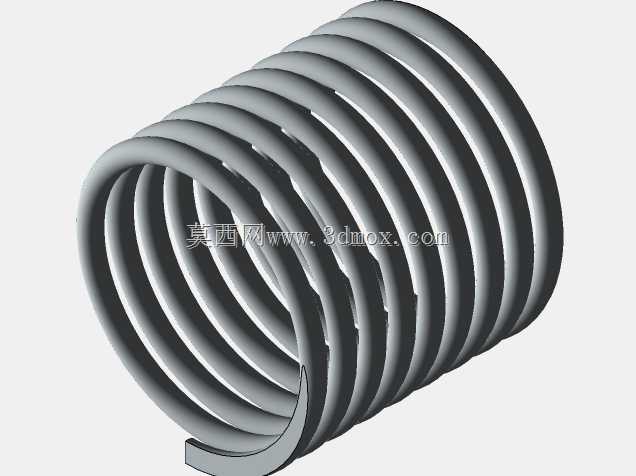

　　这款冲洗装置的核心定位是桌面级3D打印场景下的小型清洁工位，主要针对打印完成后带残留树脂、支撑碎屑的小型毛刷类工具做快速冲洗作业，也可兼顾打印后小型零件的表面浮屑清理，适配个人工作室、桌面创客空间这类小批量、高频次的清洁需求，不需要接入复杂的工业管路，放在工作台边角就能完成安装使用。从结构布局来看，整体采用长方体基座作为承载主体，基座内部预留了储液腔与流道的安装空间，基座顶面做了两个功能分区，一侧是带定位槽的圆形刷洗工位，工位中心设置带径向导流槽的承托台，承托台边缘做了1.2mm的凸边定位，可防止冲洗过程中液体外溢，刷洗工位旁侧设置了小型旋钮式控制阀，用来控制冲洗液的通断与流量大小，旋钮顶部做了防滑滚花处理，

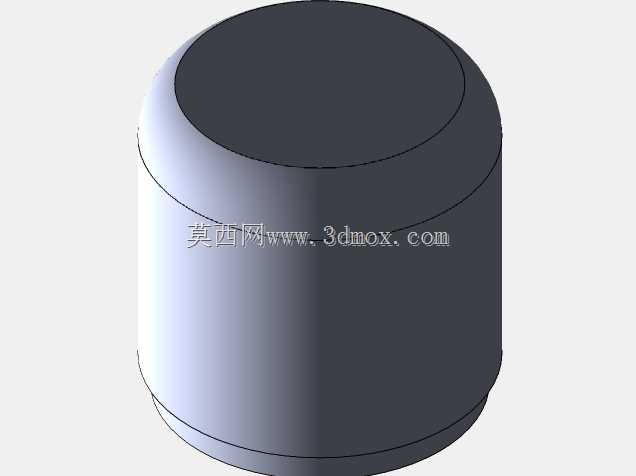

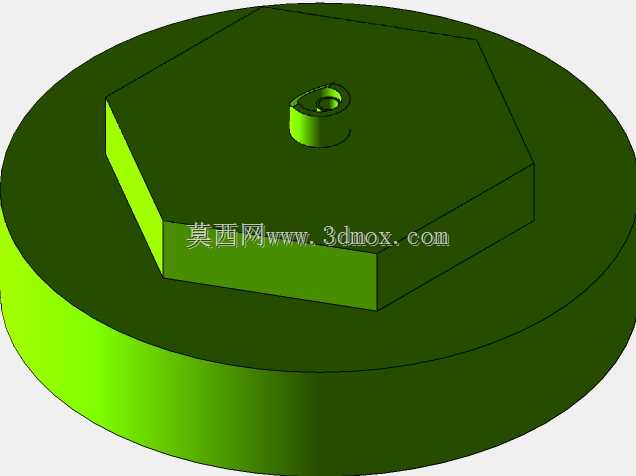

　　戴丁腈手套操作也不会出现打滑问题。另一侧是透明储液罐安装位，储液罐采用下窄上宽的圆柱造型，底部通过六角快接结构与基座内部流道连通，快接结构处设置了硅胶密封圈，可承受0.2MPa以内的供液压力不会出现渗漏，储液罐下半部分做了绿色标识段，用来标注最低液位线，方便使用者及时补充冲洗液，罐体采用透明PETG材质打印，可直观观察内部剩余液位，不需要额外加装液位传感器就能掌握液量情况。设计过程中优先考虑了3D打印的工艺可行性，所有零件的壁厚都控制在2mm以上，没有小于45度的悬空结构，不需要额外添加支撑就能完成FDM工艺打印，装配环节全部采用卡扣与螺纹连接，没有需要粘接的部位，打印完成后只需要将配套的硅胶管、密封圈嵌入对应槽位就能完成组装，

　　不需要额外做二次加工。基座底部做了四个3mm深的橡胶脚垫安装槽，安装脚垫后可抵消冲洗过程中产生的轻微振动，避免装置在光滑工作台面出现滑移。流道设计上采用了斜向导流结构，冲洗后的废液会顺着承托台的导流槽汇入基座后侧的废液排出口，排出口可外接内径6mm的软管将废液导入收集容器，不会在基座顶面残留积液。刷洗工位的承托台做了可拆卸设计，当处理不同尺寸的清洁对象时，可快速更换对应内径的承托配件，不需要拆解整个基座结构。储液罐的顶部做了带透气孔的旋盖，既可以防止冲洗液挥发，又能保证罐内气压平衡，避免出液不畅的问题。整个装置的外形尺寸控制在长180mm、宽80mm、总高160mm以内，占用的工作台面积不到A4纸的四分之一，不会挤占3D打印机、

　　模型后处理工具的摆放空间，安装时不需要在工作台打孔，直接放置在平整台面即可投入使用。实际使用过程中，将需要冲洗的刷子放置在承托台上，打开侧方控制阀，储液罐内的冲洗液会在重力作用下顺着流道喷向刷头位置，配合手动转动刷头就能完成残留耗材、碎屑的冲洗，废液会自动导流至收集容器，整个清洁过程不需要外接动力泵，依靠重力供液就能完成作业，能耗为零，也不存在电路短路的安全隐患，适合在有易燃清洗耗材的场景下使用。针对3D打印场景的特殊需求，所有与冲洗液接触的部位都做了圆弧过渡处理，没有清洁死角，长期使用后不会残留固化的树脂碎屑，日常维护只需要定期拆下储液罐和承托台做简单冲洗即可，没有复杂的维护工序。结构上没有易损的薄壁零件，正常使用情况下不会出现结构断裂问题，若个别零件出现损坏，也可单独打印替换，不需要更换整个装置，使用成本极低。
