内燃机活塞结构三维设计数模

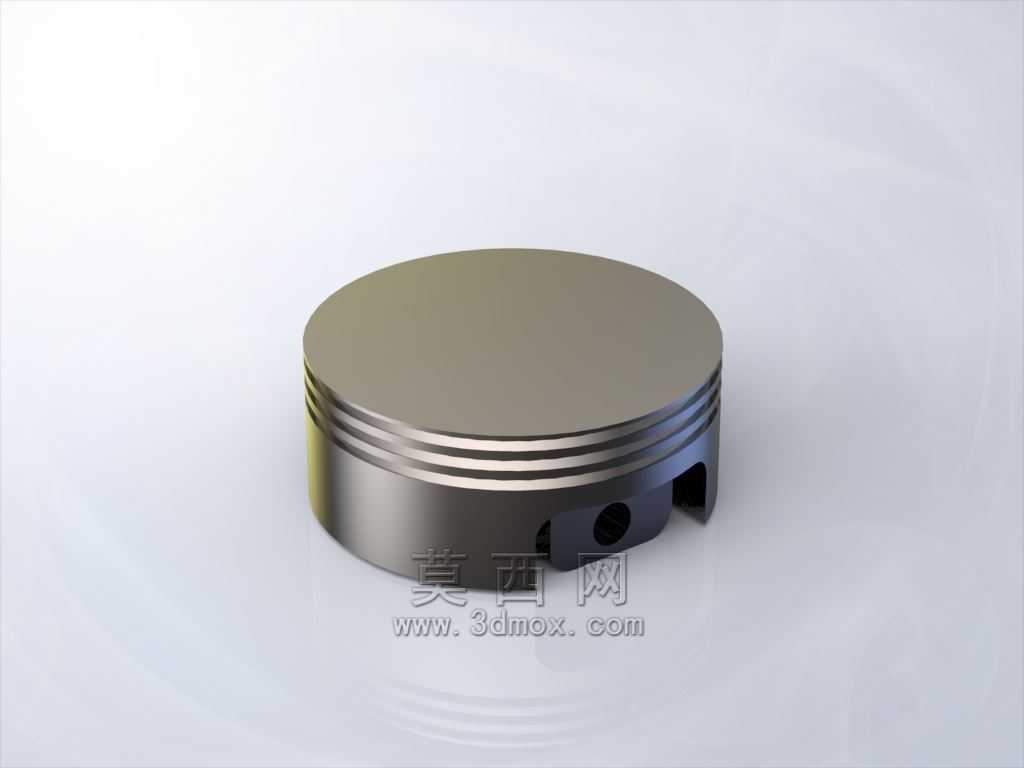

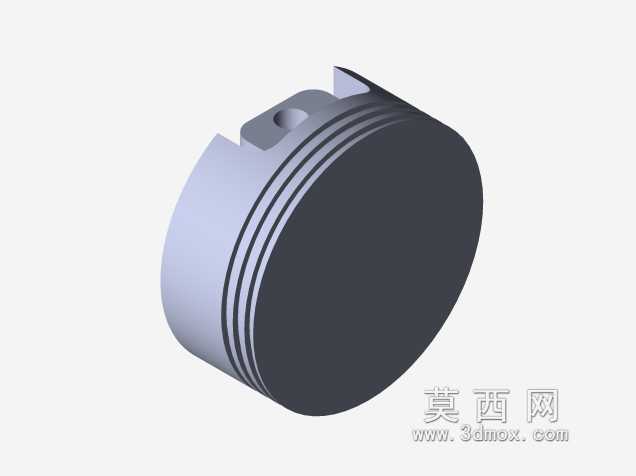

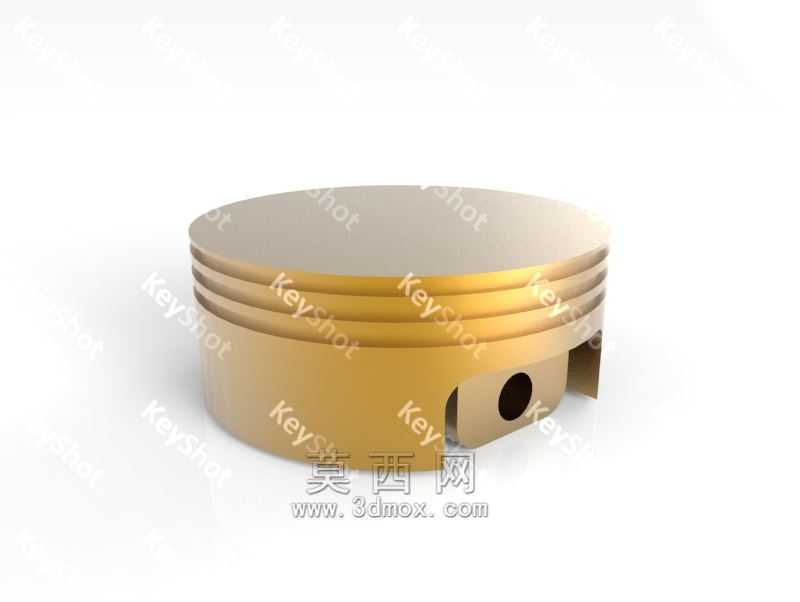

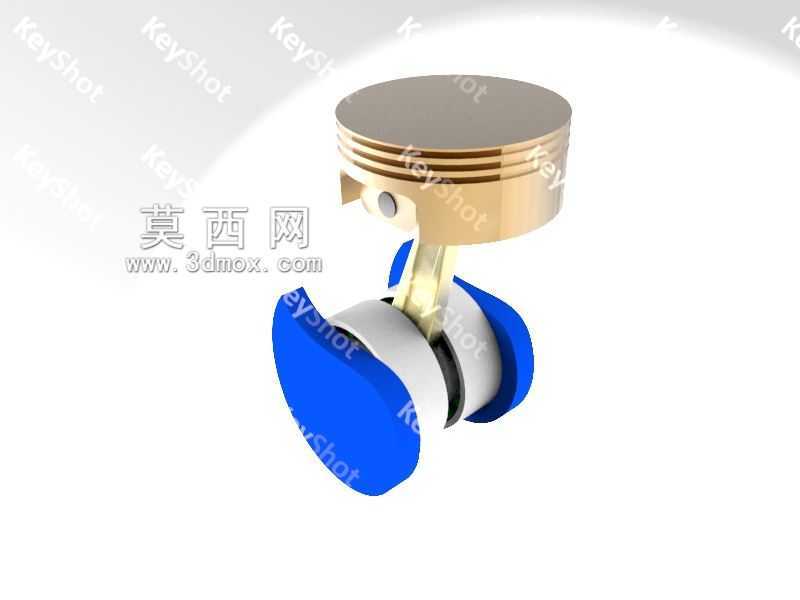

　　在往复式内燃机的整机结构中，活塞是直接参与能量转换的核心运动部件，其设计合理性直接决定了发动机的动力输出效率、运行可靠性与服役寿命，本次建模的活塞结构，主要适配小排量四冲程汽油机的装机需求，可覆盖通用小型动力设备、家用乘用车辆入门级动力单元的配套场景。从实际工况出发，活塞需要在高温高压的燃烧环境内完成高速往复运动，顶部直接承接混合气燃烧产生的爆发压力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转完成动力输出，同时还要配合活塞环完成燃烧室的密封，避免高温燃气窜入曲轴箱，同时阻止曲轴箱内的润滑油上窜进入燃烧室参与燃烧。建模过程中首先确定了活塞的整体外形边界，活塞头部采用平顶设计，这种结构的优势在于加工工艺简单，受热面积相对更小，

　　能够降低活塞顶部的热负荷积累，适合压缩比在9.5-10.5区间的自然吸气汽油机使用，头部的环槽区域共设置三道环位，上方两道为气环安装位，下方一道为油环安装位，环槽的宽度、深度尺寸严格匹配量产成熟活塞环的配套规格，环槽侧隙、背隙的预留量充分考虑了热膨胀带来的尺寸变化，避免发动机热机状态下出现活塞环卡滞、密封失效的问题。活塞裙部的型线设计没有采用正圆形结构，而是按照工作状态下的热变形规律做了椭圆化处理，活塞销座方向的裙部直径略小于垂直于销座方向的直径，这样当活塞受热膨胀、同时受到侧压力作用产生形变时，裙部能够趋近于正圆，保证和气缸壁之间的配合间隙均匀，既不会出现冷机敲缸的异响，也不会出现热机拉缸的故障。销座部位的结构做了加强筋过渡处理，因为活塞销传递的爆发压力会在销座位置产生较大的应力集中，加强筋的弧度、厚度经过受力校核，能够在保证结构强度的前提下尽可能降低活塞整体重量，减少往复运动产生的惯性力，降低曲轴连杆机构的运转负荷。活塞销孔的同轴度、圆柱度在建模时严格按照IT6级精度设定，和活塞销之间采用全浮式配合设计，发动机运转过程中活塞销既可以在连杆小头衬套内转动，也可以在活塞销孔内转动，能够让活塞销的磨损更加均匀，延长部件的使用寿命。在安装边界的设定上，活塞的总高度、压缩高度尺寸严格匹配对应机型的气缸盖燃烧室深度、连杆长度参数，保证活塞运行到上止点时，顶部和气缸盖之间的余隙高度处于设计要求范围内，既不会因为余隙过小导致活塞碰撞气门，

　　也不会因为余隙过大导致燃烧室容积超标、压缩比不足影响动力输出。活塞裙部的表面在实际生产中会做石墨涂层处理，建模时也预留了涂层的厚度余量，降低活塞和气缸壁之间的摩擦系数，提升冷启动阶段的润滑效果。从应用场景来看，这类活塞除了适配常规的车用汽油机之外，经过尺寸调整后也可以用于通用小型发电机组、园林机械动力、小型摩托艇动力的发动机配套，不同场景下的活塞可以通过调整顶部燃烧室形状、环槽数量、裙部长度来适配不同的压缩比、转速需求，比如高转速竞赛类发动机的活塞会进一步缩短裙部长度、降低整体重量，而大扭矩低转速的通用动力活塞则会适当增加裙部接触面积，提升运行稳定性。建模过程中所有的倒角、圆角尺寸都没有做简化处理，

　　因为这些细节结构直接影响活塞的应力分布，比如环槽上下边缘的微小倒角能够避免应力集中导致的环槽开裂，销孔内侧的倒角能够减少活塞销端部的磨损，裙部下端的倒角能够在活塞下行时更好地布油，形成稳定的润滑油膜。很多初级建模者容易忽略活塞的热变形补偿设计，直接做成等直径的正圆柱结构，这种数模如果用于实际生产，会直接导致发动机热机状态下活塞抱缸，因此在建模阶段就需要把不同部位的热膨胀量差异考虑进去，活塞顶部因为直接接触高温燃气，工作温度远高于裙部，因此头部的直径要略小于裙部直径，形成上小下大的锥形结构，保证热态下各部位和气缸壁的间隙均匀。另外活塞的重量控制也是设计中的核心要点，同一台发动机配套的同组活塞重量差需要控制在很小的范围内，避免因为往复运动件重量不均导致发动机运转抖动，因此建模时在非受力区域做了合理的减重设计，在保证结构强度的前提下尽可能去除冗余材料，同时保证各个活塞的重量一致性。
