5升带提手旋盖PE塑料储液容器结构

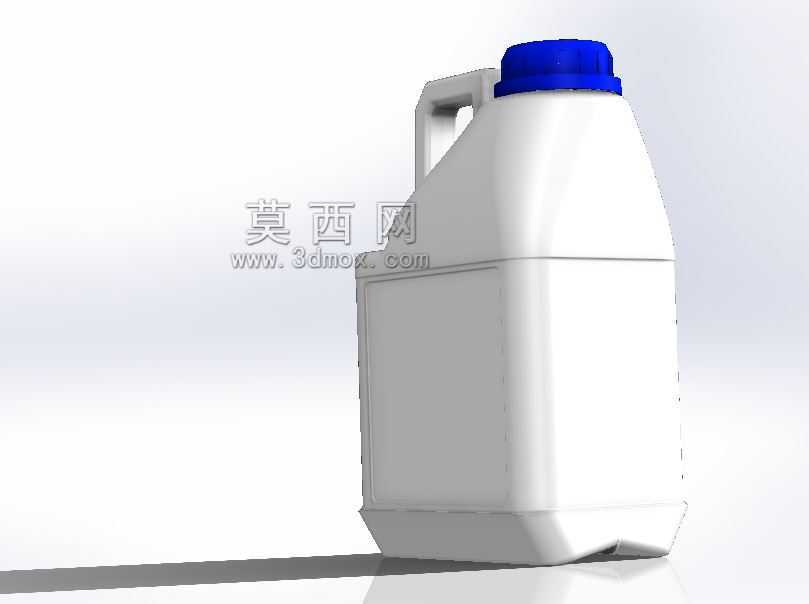

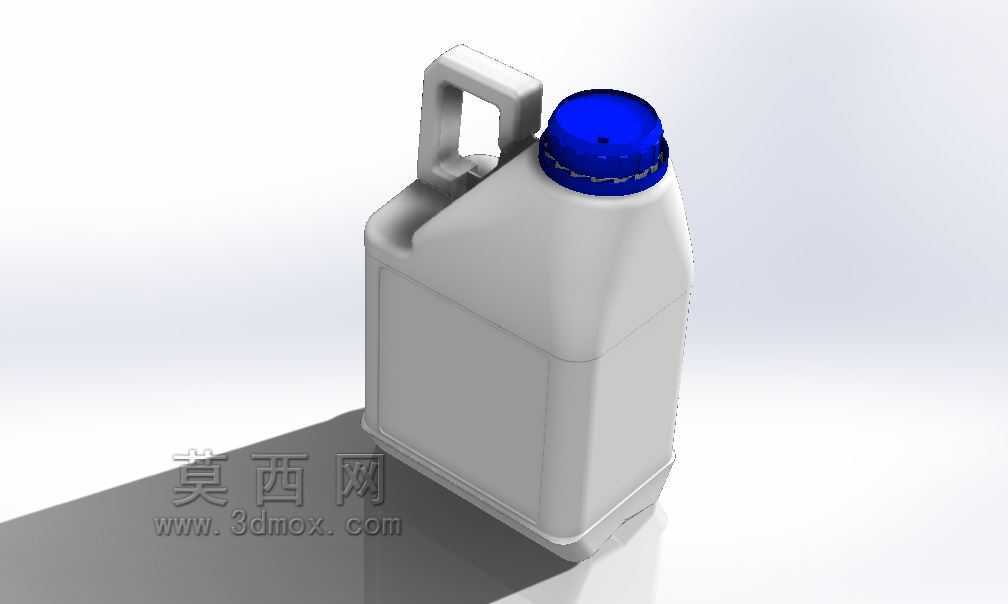

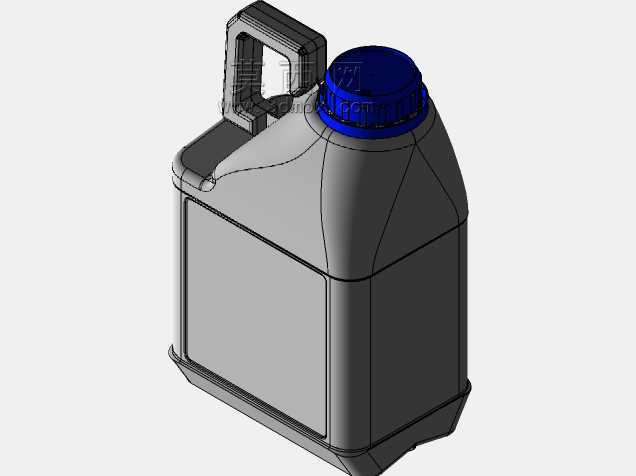

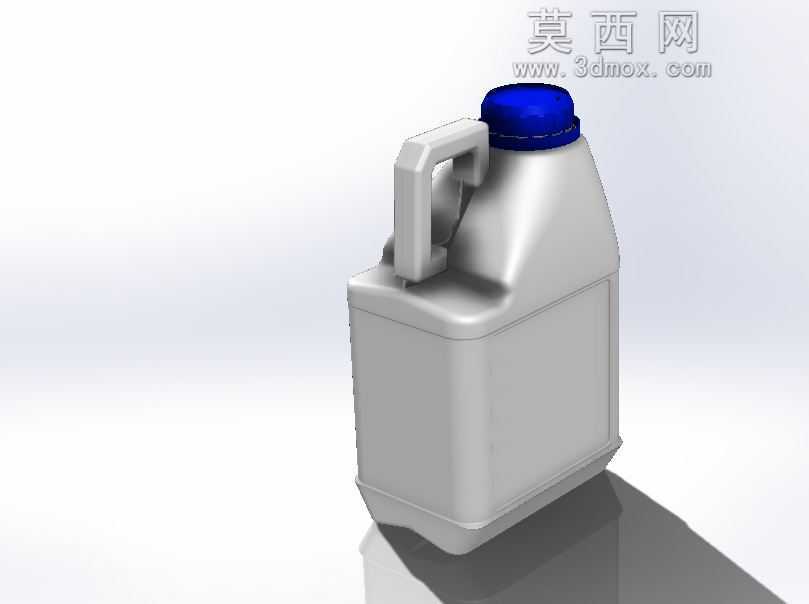

　　日常接触的民用储液类塑料容器，很多人只关注其装盛容量，却很少留意结构设计里藏着的工程细节，这款5升规格的PE材质储液壶，从实际使用场景倒推的设计逻辑，很值得结构设计从业者参考。先从使用端的需求说起，这类容器最常出现在车用尿素加注、日化清洁液分装、食品级液体储运的场景里，用户的核心诉求集中在三个点：搬运不勒手、倾倒不撒漏、堆叠不塌腰，整个模型的结构设计完全围绕这三个实际痛点展开。先看握持部分的结构，壶身侧面的一体化提手没有做额外的分体式装配结构，完全和壶身主体通过吹塑工艺一体成型，提手内侧的弧度做了15度的内凹贴合处理，握持面的宽度做到了32mm，避免满液状态下提握时压强过大勒手，提手和壶身的连接位置做了渐变式的壁厚加厚，从提手根部的4mm壁厚平滑过渡到壶身主体的2.5mm壁厚，避免吹塑成型时该位置出现应力集中，长期使用出现开裂问题。再看密封结构，壶口位置采用了标准的外螺纹旋合结构，配套的蓝色旋盖内侧做了一圈环形的密封筋，和壶口的端面贴合后可以实现无额外密封圈的液密封，螺纹的导程设计为6mm，旋合两圈半即可达到完全密封状态，既不会因为螺纹圈数过多导致开盖费力，也不会因为圈数不足出现运输过程中松脱漏液的问题，壶口的内径做到了38mm，既可以满足大流量倾倒的需求，也能适配市面上常见的导流管配件，方便用户加注液体时外接导管避免洒漏。壶身的主体外形没有做规整的直立方块设计，而是在四个立面都做了1.2mm深度的内凹加强筋，

　　这种结构一方面可以在吹塑成型后减少壶身的收缩变形，另一方面满液堆叠时，立面的加强筋可以分散侧壁的液体压力，避免壶身鼓胀导致外形尺寸超差，无法适配标准的物流周转箱。壶身的底部做了一圈5mm高度的支撑脚，整个支撑面的平面度控制在0.3mm以内，放置在平面上不会出现晃荡的问题，支撑脚内侧做了网格状的加强筋，满液状态下底部不会因为液体重力出现下凸变形，保证堆叠时上层容器可以稳定放置在下层容器的顶部定位槽里。从安装和适配的边界尺寸来看，整个壶身的最大横截面尺寸控制在180mm120mm，总高度含盖为260mm，刚好可以适配市面上标准的5升容量周转格，单格尺寸预留2mm的装配间隙，不管是仓储堆码还是物流运输都能最大化利用空间。

　　壶身靠近提手的位置做了一个内凹的标签粘贴区，该区域的平面度控制在0.2mm以内，粘贴不干胶标签时不会出现气泡或者翘边的问题，标签区的尺寸为100mm80mm，可以容纳常规的产品说明、成分标识等印刷内容。很多新手设计师做这类容器结构时，容易犯的错误是只关注外观造型，忽略工艺可行性和实际使用的受力情况，比如把提手设计得过于纤细，满液提拿时出现断裂，或者壶身侧壁不做加强处理，装满液体后侧壁鼓胀无法放入周转箱，又或者螺纹配合尺寸公差设置不合理，出现漏液或者开盖卡顿的问题。这个模型的结构设计把吹塑工艺的特性考虑得很充分，所有的转角位置都做了R3以上的圆角过渡，避免吹塑时出现壁厚不均的问题，整个壶身的壁厚差控制在0.8mm以内，

　　既不会因为局部壁厚过薄导致强度不足，也不会因为局部壁厚过厚导致原料浪费、成型周期变长。从倾倒的使用场景来看，壶口位置的边缘做了鹰嘴式的导流结构，倾倒液体时液体可以沿着导流嘴顺畅流出，不会出现沿壶身外壁流淌的问题，提手的位置设置在壶身重心偏上10mm的位置，满液状态下提握时壶身会自然前倾，倾倒时不需要额外施加很大的腕部力量就能控制出液流量，空壶状态下提握时壶身保持竖直，不会出现歪斜磕碰的问题。另外，壶身的肩部位置做了20度的倾斜过渡，倾倒到最后剩余少量液体时，液体会顺着倾斜的肩部自然流向壶口，不会在壶身角落残留余液，减少液体的浪费。这类民用储液容器看起来结构简单，实则每一处曲面、每一个壁厚变化、每一处尺寸公差都对应着实际使用中的具体痛点，做结构设计时脱离实际使用场景谈造型都是空中楼阁，只有把搬运、密封、堆叠、倾倒、成型这些全流程的需求都考虑到位，做出来的结构才是真正能落地量产、用户体验好的产品。
