20升PEAD手提密封储液塑料容器结构

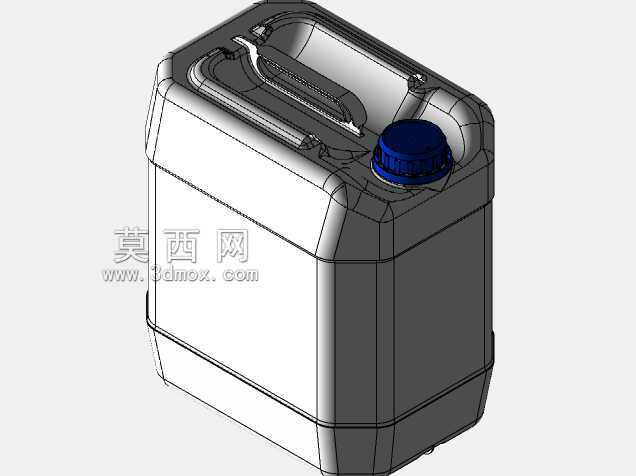

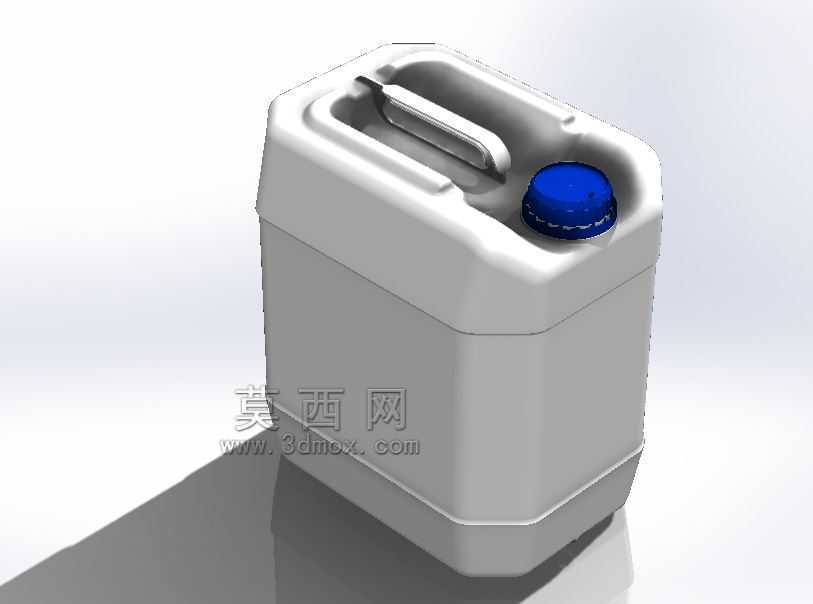

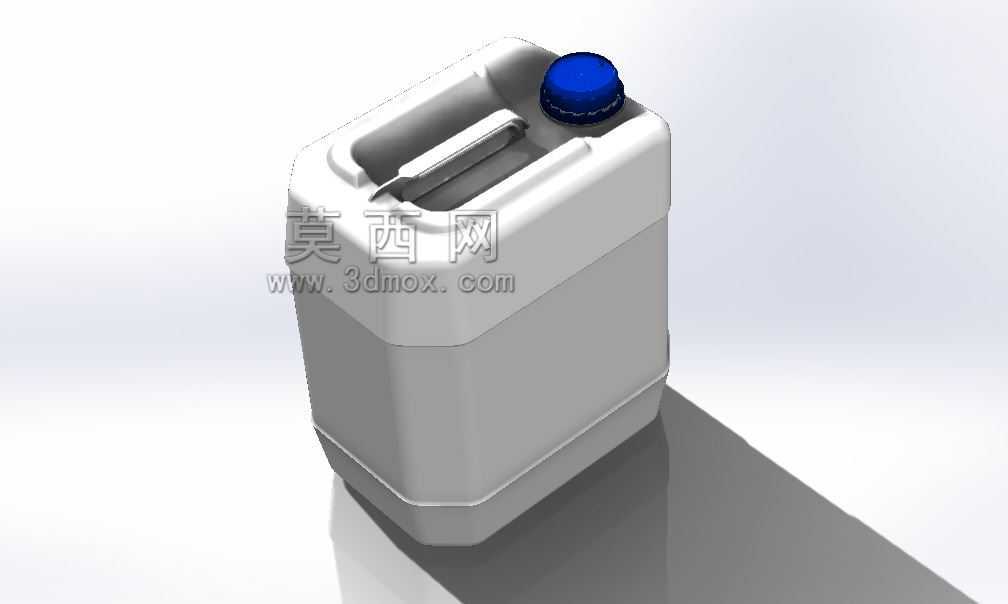

　　这款20升容量的PEAD材质储液容器，是面向化工分装、食品级流体储运、民用清洁制剂存储等多场景开发的硬质包装结构，日常在车间辅料周转、日化产品灌装、户外携行储水等场景中都能见到同类结构的应用。从实际使用的痛点出发做结构设计时，首先要平衡堆码强度与空桶轻量化的矛盾，桶身采用带周向加强筋的近似方型截面，相比同容量圆桶能提升30%以上的托盘堆码空间利用率，边角处做了大圆弧过渡，既避免注塑成型时的应力集中问题，也能减少搬运过程中磕碰导致的桶壁开裂风险。顶部的一体化提手做了内凹嵌入式设计，提手边缘做了2mm的圆角包边处理，长时间满负荷搬运时不会硌伤手掌，同时嵌入式结构不会额外增加桶体的顶部外廓尺寸，

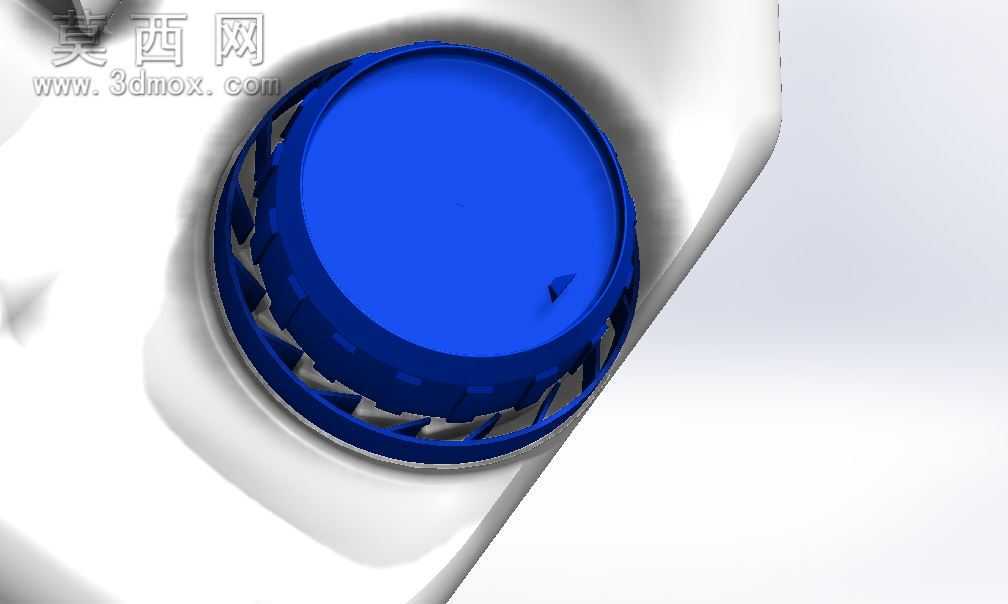

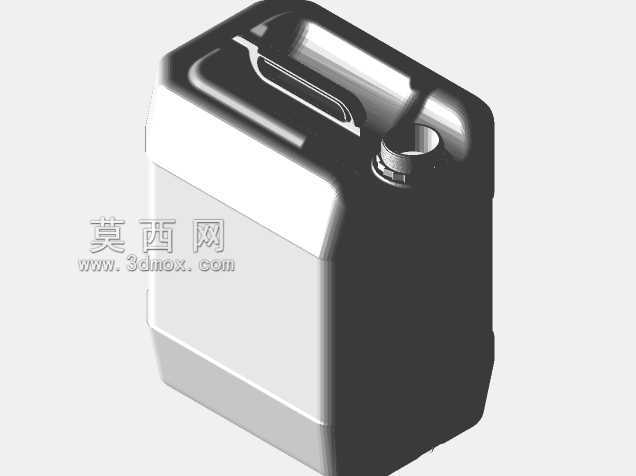

　　多层堆码时上层桶底可以完全贴合下层桶的顶面定位槽，不会出现滑移塌垛的问题。注液口设置在顶面一角，采用带密封唇边的螺旋蓝盖结构，盖体内部预置了PE发泡密封垫，拧紧后可以实现IP67级的密封效果，横置、短途颠簸运输时不会出现渗漏，注液口的凸起高度低于提手的最高平面，堆码时上层重量不会直接压在盖体上，避免长期堆码导致盖体变形漏液。桶身底部做了一圈内凹的支撑脚，刚好可以嵌入同型号桶的顶部定位槽内，空桶收纳时可以互相套叠，减少70%以上的仓储占用空间。材质选用高密度聚乙烯PEAD，具备耐弱酸碱、抗冲击、低温环境下不易脆裂的特性，完全满足常规非危化流体的存储要求，桶壁厚度从顶部到底部做了渐变设计，底部受力区域壁厚比上部厚1.2mm，

　　落地冲击时可以吸收更多形变能量，不会出现摔裂漏液的问题。在建模过程中，所有过渡圆角都做了拔模角度校验，整体拔模斜度控制在1.5度，完全适配注塑模具的开模要求，不会出现倒扣粘模的结构缺陷，提手与桶身的连接位置做了局部加厚处理，通过有限元受力校核，单手提举满桶20kg载荷时，连接位置的最大应力远低于PEAD材料的屈服强度，长期使用不会出现提手断裂的问题。桶身侧面预留了平整的标签粘贴区域，没有多余的加强筋凸起，贴标时不会出现气泡、翘边的问题，方便印刷产品标识、容量刻度、安全提示等内容。从安装边界来看，这款容器的外廓尺寸适配标准物流周转箱的内部格口，也可以直接放在常规货架的层板上存储，不需要额外定制适配的托架，

　　顶面的结构设计也兼容自动化灌装线的卡盘定位要求，可以直接接入现有日化、化工流体的自动化灌装生产线，不需要对产线做额外改造。在实际使用场景中，这类容器除了静态存储，还经常需要配合手动抽液泵、导流管使用，注液口的螺纹尺寸采用通用的工业包装标准螺纹，可以直接适配市面上绝大多数的抽液配件，不需要额外定制转接头。针对户外使用的场景，桶身材料添加了抗紫外线助剂，长期在露天环境下存放也不会快速老化变脆，使用寿命比普通PE桶提升两倍以上。桶身的周向加强筋除了提升结构强度，还可以作为握持的辅助受力点，倾倒液体时可以一手握住顶部提手，另一手扶住桶身中部的加强筋位置，更容易控制倾倒的流速，不会出现液体喷溅的问题。
