可伸缩十字轴万向传动轴结构

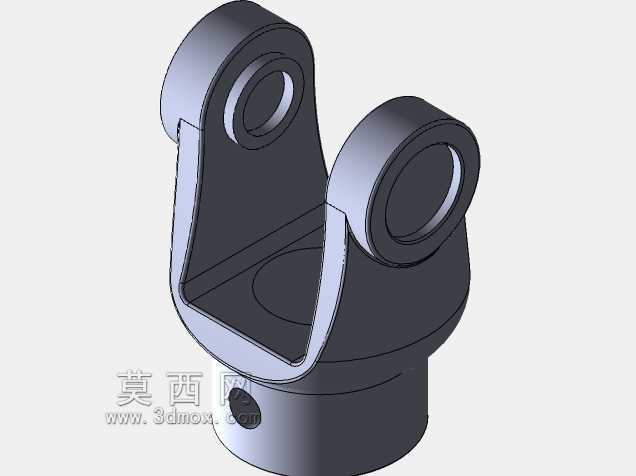

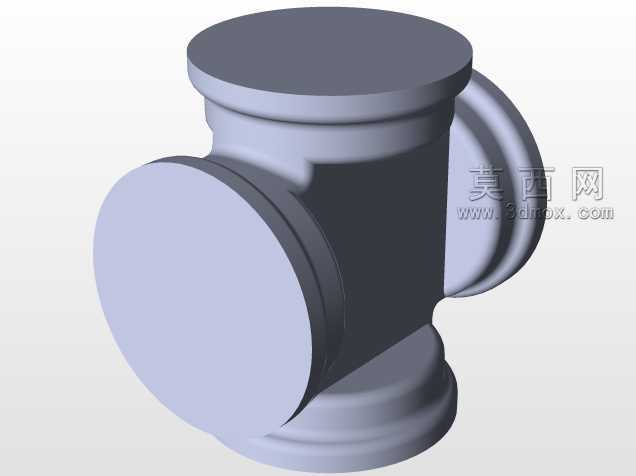

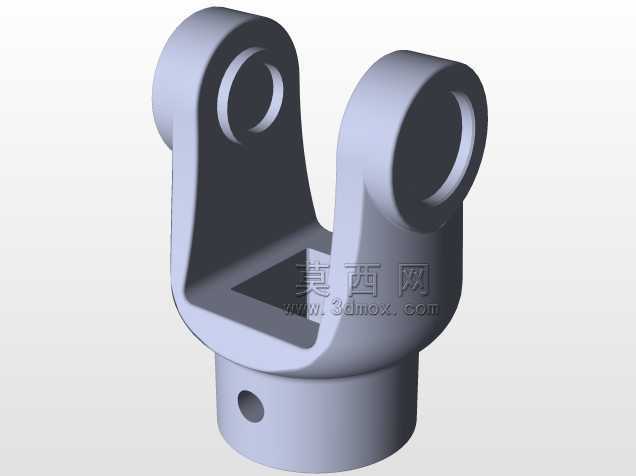

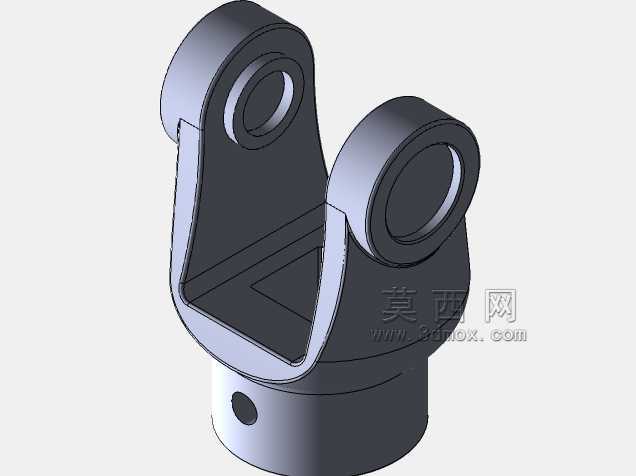

　　在各类需要补偿轴线偏移的动力传递场景中，这类带伸缩结构的双万向节传动轴是极为常用的传动部件，区别于刚性联轴器仅能传递同轴动力的局限，它可以在两轴轴线不共线、存在角向偏移或是轴向相对位移的工况下，稳定持续地传递旋转扭矩，常见于车辆底盘传动、工业设备长距离动力接驳、农机动力输出端等场景。从结构设计逻辑来看，两端的十字轴万向节是核心的角度补偿单元，每个万向节由十字轴、两个万向节叉、滚针轴承组件构成，十字轴的四个轴颈分别嵌入两个万向节叉的轴承座内，可实现两个正交方向的角度摆动，单节万向节可补偿的角向偏移通常在15°到25°区间，双节布置的形式则可以通过两端万向节的角度匹配，实现等速传动，避免单万向节传动时存在的转速波动问题，

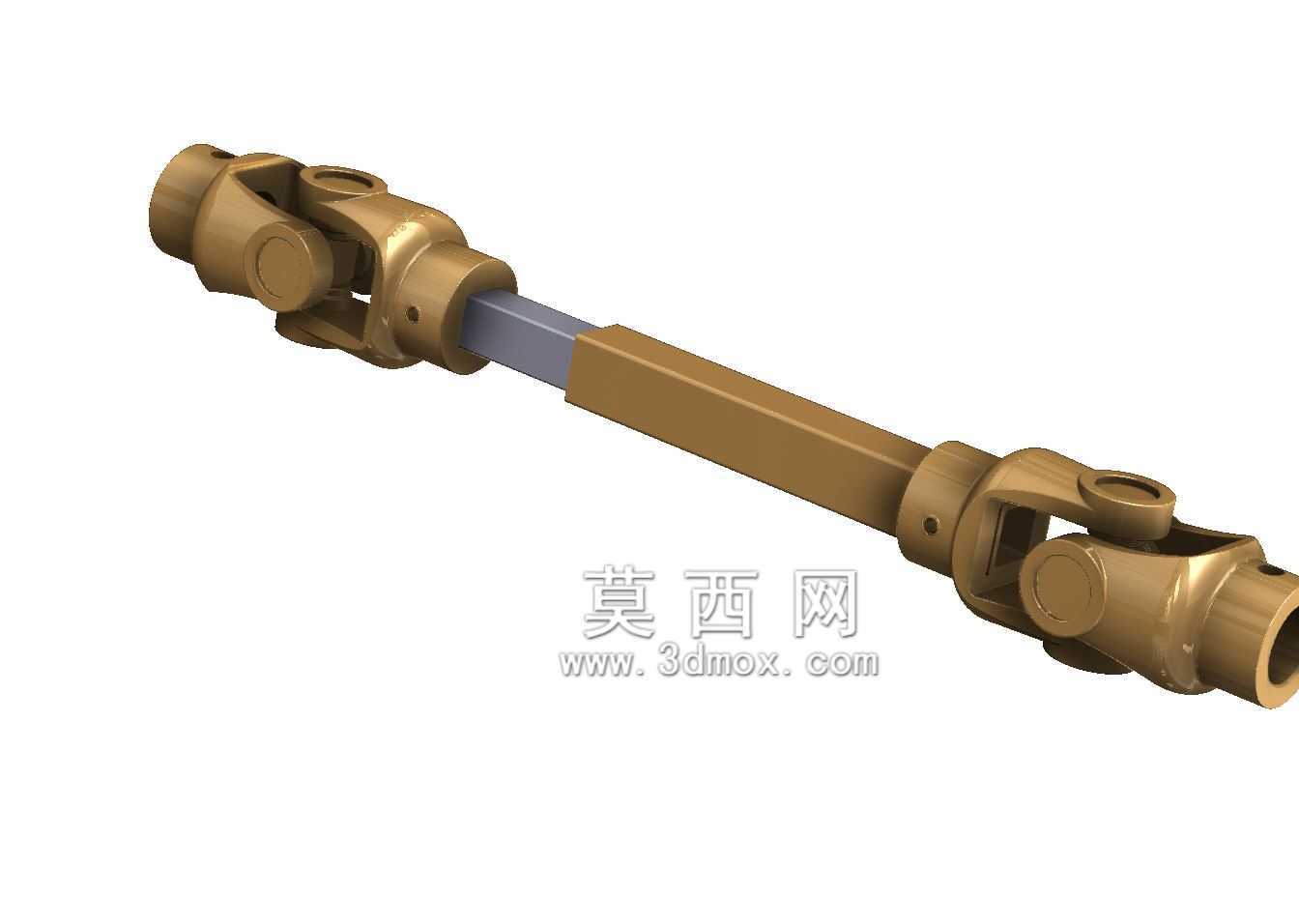

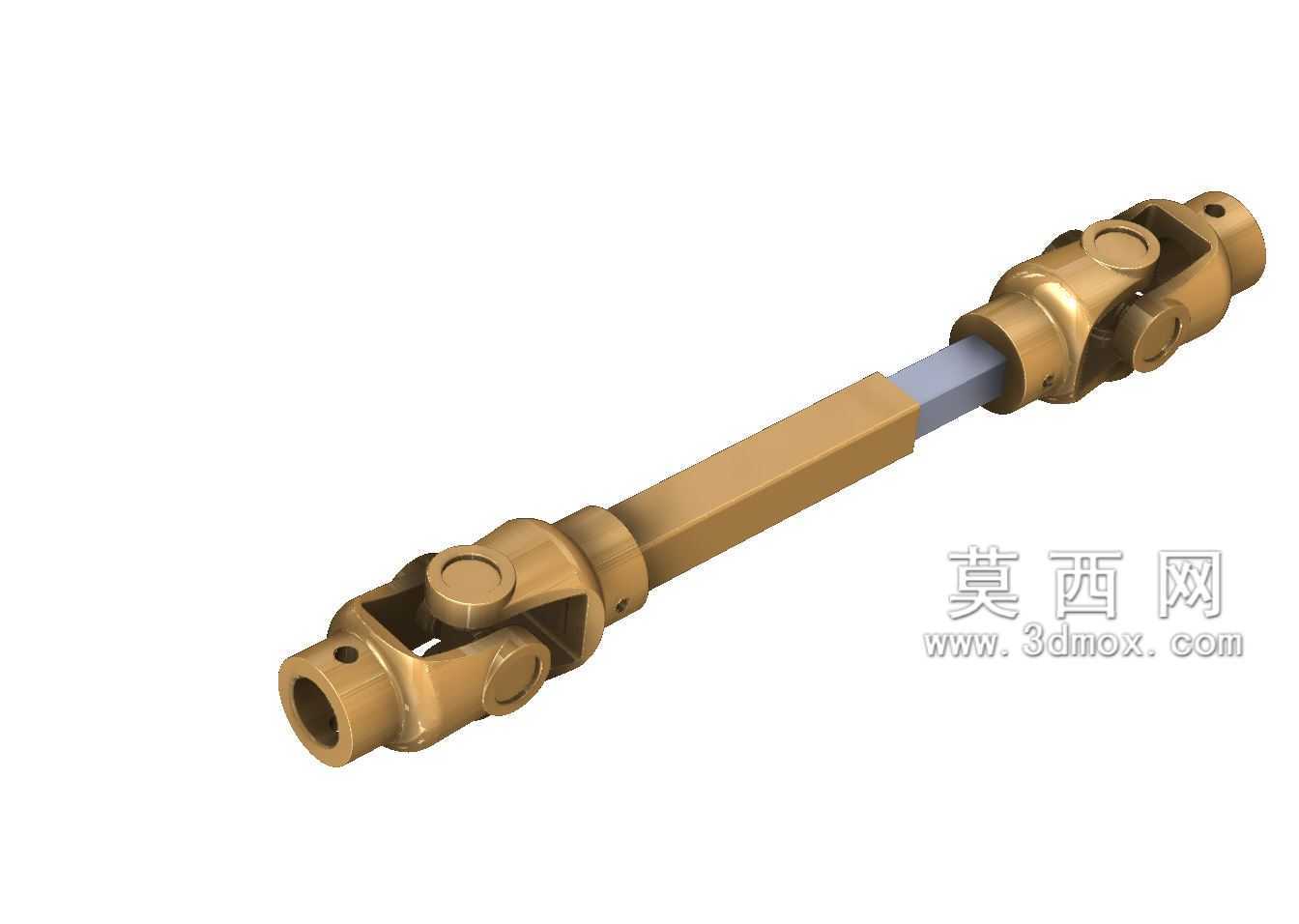

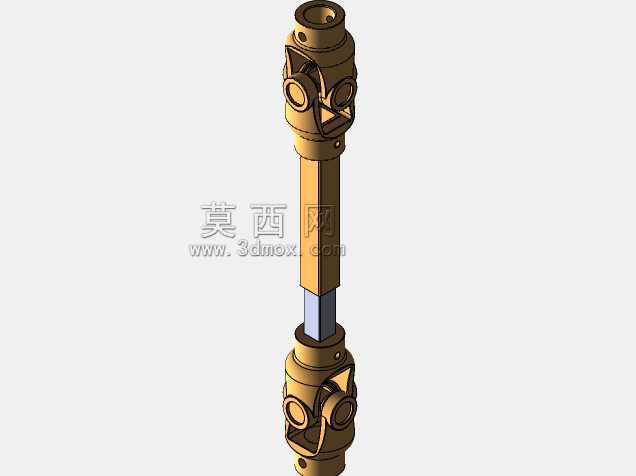

　　减少传动过程中的冲击与振动。中间的伸缩段采用花键轴与花键套配合的结构，也就是图中呈现的轴段粗细衔接部分，这一结构的作用是补偿传动过程中两连接端的轴向相对位移，比如车辆行驶过程中悬架跳动带来的传动轴长度变化，或是设备安装时的轴向尺寸误差补偿，花键配合采用矩形花键或是渐开线花键，既可以传递大扭矩，又能保证轴向滑动的顺畅，不会出现卡滞问题。从安装边界来看，两端的万向节叉端部都设计有带安装孔的连接耳，通过螺栓或是销钉与动力输入端、输出端的连接法兰或是叉形接头固定，安装时需要保证两端万向节的叉面处于同一平面，这样才能实现等速传动，否则会出现输出端转速周期性波动，加剧部件磨损。在实际选型应用中，需要根据传递的额定扭矩、两端轴的最大角向偏移量、

　　工作过程中的最大轴向伸缩量来确定具体的尺寸参数，十字轴的轴颈直径直接决定了可传递的扭矩上限，轴颈越粗、轴承承载能力越强，适配的动力输入功率就越高；中间伸缩段的花键配合长度则决定了可补偿的轴向位移范围，需要预留足够的伸缩余量，避免设备运行到极限位置时花键脱开或是顶死。这类传动轴在日常使用中，十字轴的滚针轴承是主要的磨损点，设计时通常会在十字轴内部设计油道，通过注油嘴定期加注润滑脂，减少滚针与轴颈的磨损，延长部件使用寿命。不同于固定式的传动部件，这种万向传动轴的设计核心就是“补偿”，既要补偿安装过程中不可避免的轴线对中误差，降低设备安装的精度要求，又要补偿设备运行过程中因为振动、部件形变、相对位移带来的位置变化，

　　保证动力传递的连续性与稳定性。在三维建模过程中，需要重点关注十字轴与万向节叉的配合间隙，既要保证转动灵活无卡滞，又不能间隙过大导致传动冲击；花键段的配合公差需要根据滑动需求选取合适的配合等级，固定端的安装孔位置度需要严格控制，避免安装时出现强行装配导致的附加应力。实际应用中，这类传动轴的转速适配范围很广，从低速重载的工程机械传动，到中高速的设备动力传输都有对应规格的产品，设计时还需要根据工作转速做动平衡校验，避免高转速下出现共振问题，通常会在轴管或是万向节叉位置焊接平衡块，将动平衡精度控制在允许范围内，减少运行时的振动噪声。
