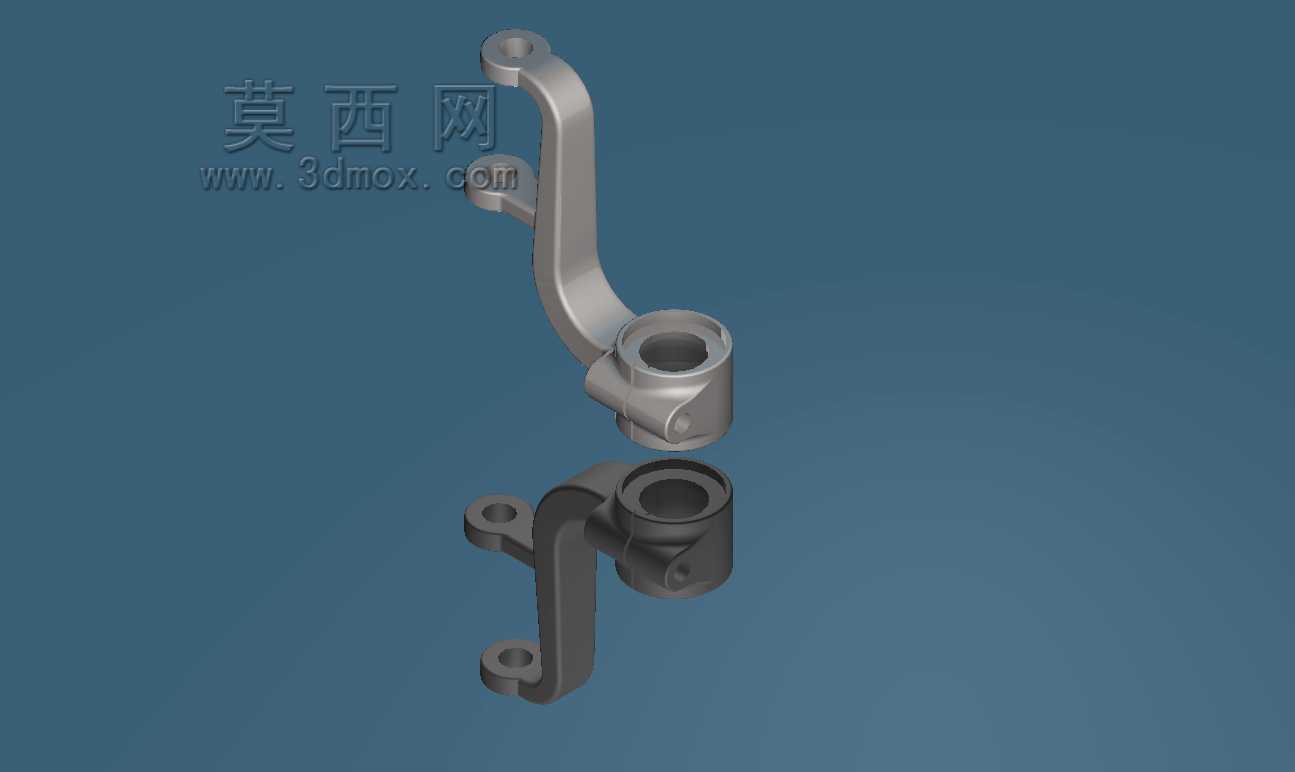

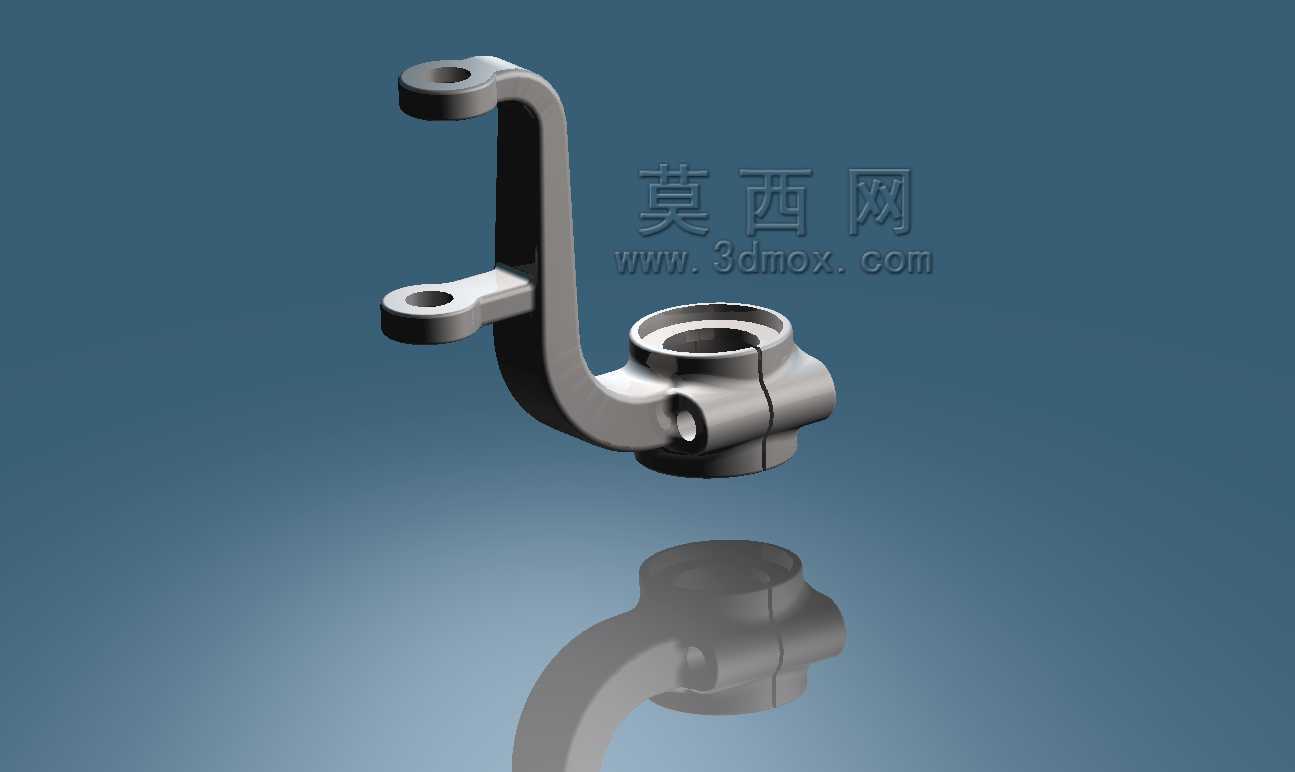

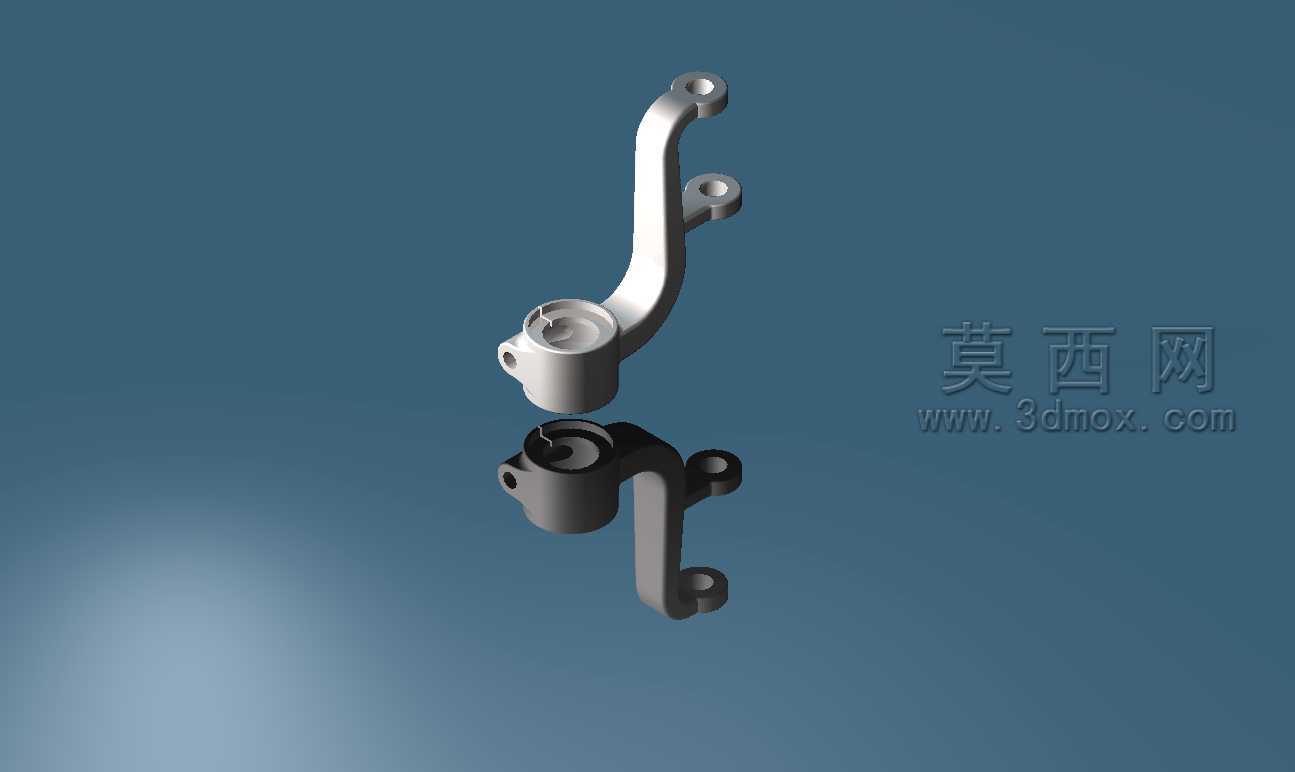

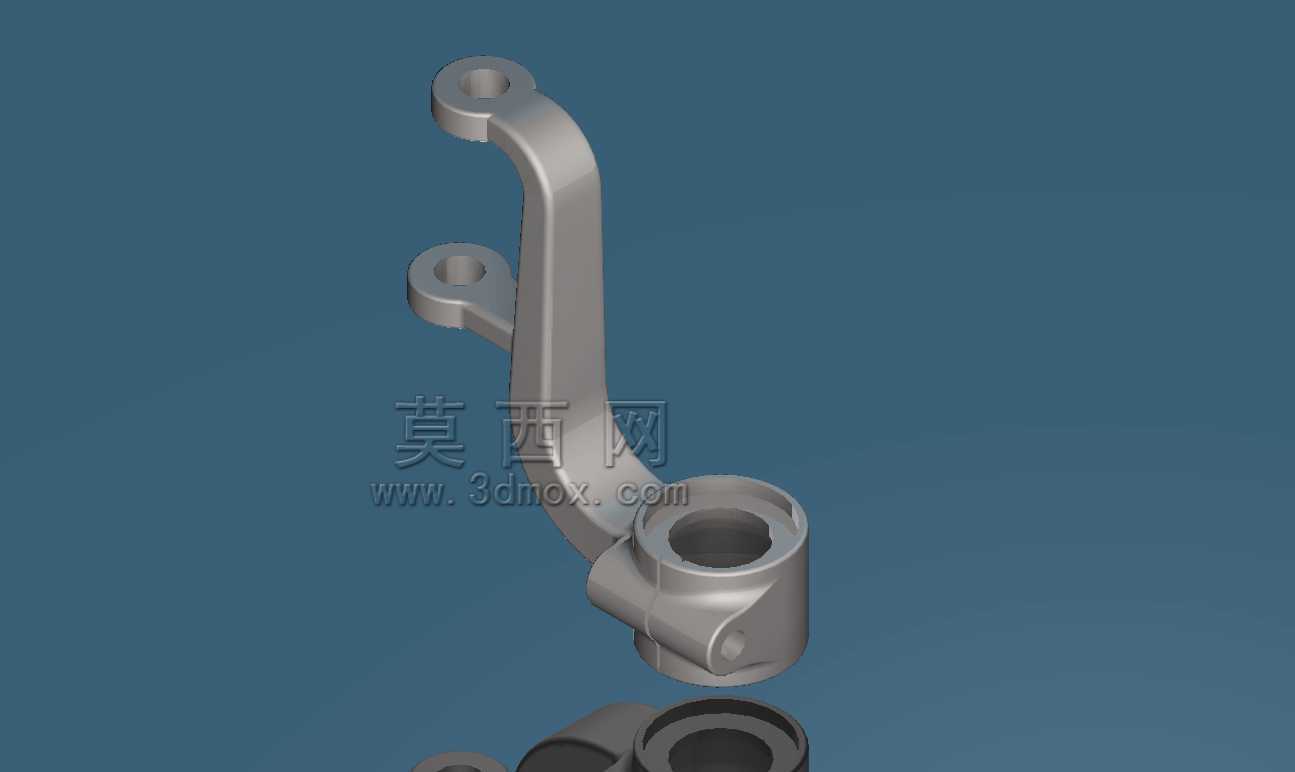

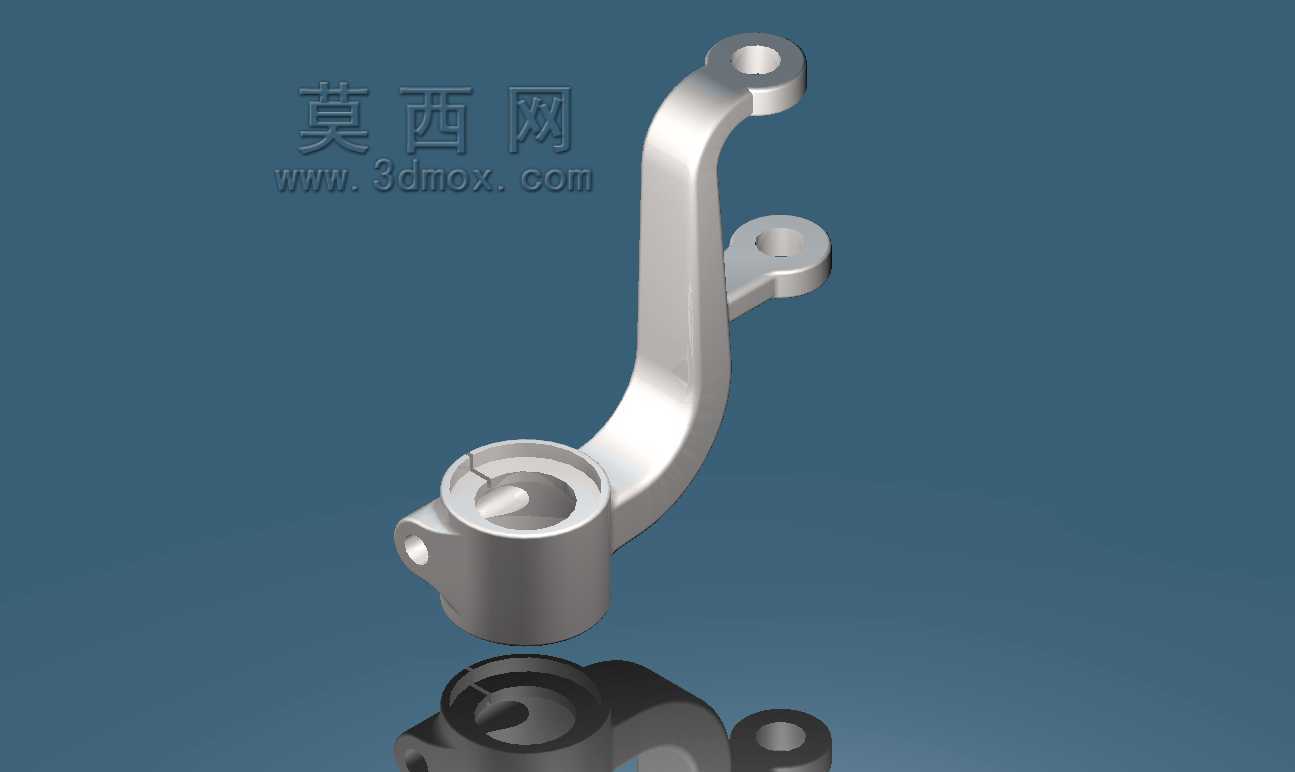

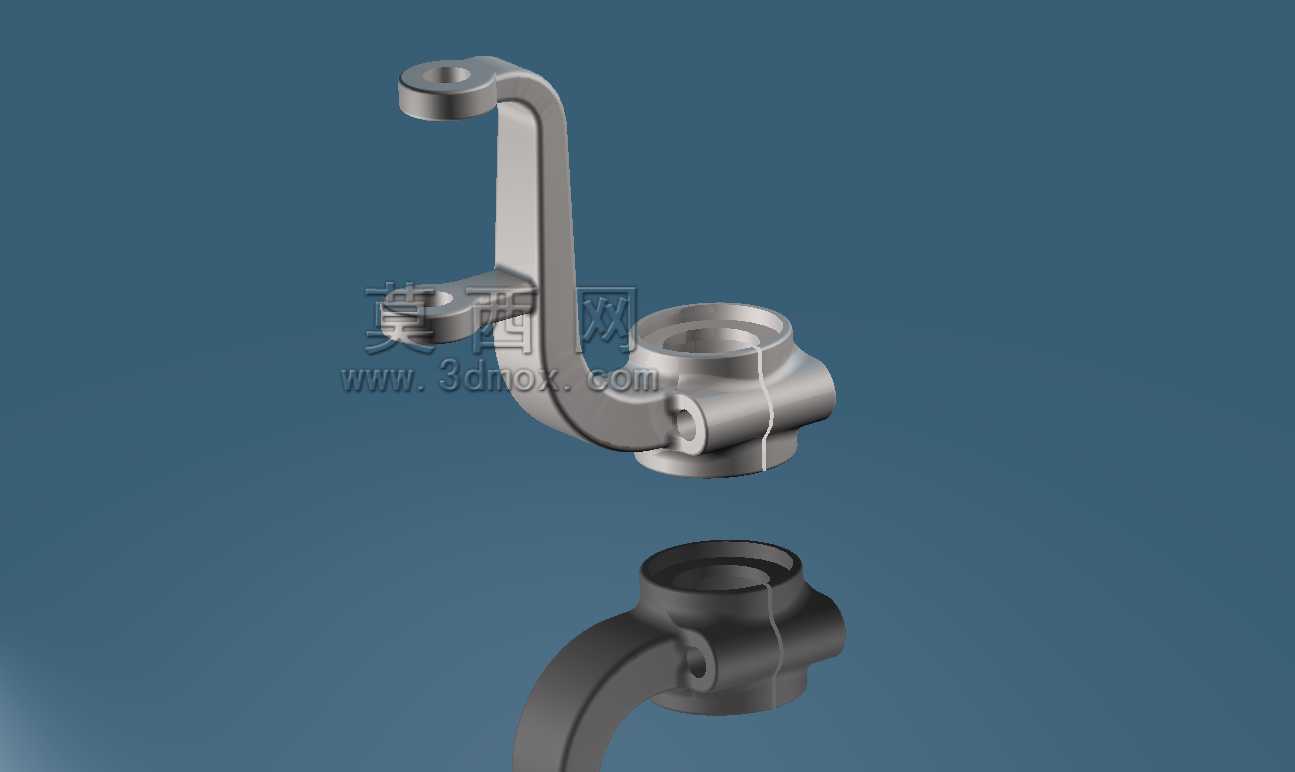

在商用车与乘用车的转向传动链路中,转向臂是连接转向器输出端与转向直拉杆的核心传力构件,其结构合理性直接决定转向操作的响应精度与行驶安全冗余。日常整车装配场景里,这类弯臂式转向臂多布置在前桥转向节附近的底盘空间内,需要在有限的安装边界内完成转向力矩的传递,同时避让周边的悬架杆件、制动管路与车架加强筋,避免转向极限位置出现运动干涉。从实际功能来看,转向臂需要承受转向过程中来自路面的反向冲击载荷,以及驾驶员打方向时传递的扭转力矩,这就要求构件本身既要具备足够的结构强度,又要控制整体重量,避免增加簧下质量影响底盘操控表现。设计这类转向臂时,首先要匹配整车转向梯形的参数设定,确定臂体的弯曲角度与两端安装位的中心距:
下端带衬套的孔位用于对接转向器摇臂轴,需要保证孔位的圆柱度公差,避免装配后出现旷量导致转向虚位过大;上端的球头安装孔则需要匹配转向拉杆的球头销尺寸,孔位端面的垂直度要控制在合理公差范围内,防止球头装配后出现偏磨,缩短零件使用寿命。臂身的弯曲弧度并非随意设定,需要结合整车转向行程做运动仿真校核,模拟车轮从最左极限到最右极限转动过程中,臂体与周边部件的最小间隙,通常要预留至少10mm以上的安全间隙,应对车辆行驶过程中车架、悬架的形变位移。从结构细节来看,臂体与下端安装座的过渡位置做了大圆弧过渡处理,避免应力集中导致的疲劳断裂,这一位置是转向臂受力最复杂的区域,转向时的交变载荷长期作用下,直角过渡很容易萌生疲劳裂纹,
大圆弧过渡可以有效分散应力流,提升零件的疲劳寿命。安装边界方面,下端安装座的定位止口尺寸需要与转向器输出轴的安装法兰精准匹配,装配时的锁紧力矩要符合整车工艺规范,既要保证连接紧固不松旷,又要避免力矩过大导致臂体安装座出现微变形。上端的球头连接位设计有防尘罩安装卡槽,用于固定球头的橡胶防尘套,阻挡路面的泥水、沙尘进入球头摩擦副,延长球头的维护周期。在实际整车测试环节,这类转向臂需要经过多轮台架疲劳测试与实车道路验证,台架测试会模拟不同工况下的交变载荷,累计加载数十万次验证结构强度;实车测试则会在搓板路、碎石路、极限转向等多种工况下,验证转向臂的实际表现,检查是否存在异响、变形、干涉等问题。不同于直臂式转向结构,
这种弯臂结构可以更好地适配前置前驱车型前舱的紧凑布局,在不改动转向器安装位置的前提下,优化转向传动的力臂比值,让转向操作的力度更符合人机工程设定,避免低速挪车时方向过重,高速行驶时方向过轻影响行驶稳定性。零件的毛坯多采用锻造工艺成型,相比铸造件,锻造毛坯的金属纤维流线更连续,整体强度更高,能更好地承受冲击载荷,后续机加工环节重点保证两个安装孔的尺寸精度与位置度,以及臂体安装端面的平面度,这些形位公差直接影响最终的装配精度与转向系统的实际表现。在售后维修场景中,转向臂属于底盘安全件,一旦出现球头旷量、臂体变形等问题,需要成对更换,避免左右两侧转向臂的参数不一致导致转向跑偏、轮胎偏磨等故障。设计建模过程中,需要重点关注臂身的壁厚均匀性,避免出现局部壁厚过薄导致强度不足,或是局部壁厚过厚增加不必要的重量,同时要预留出涂装工艺的工艺缺口,保证电泳、喷漆过程中涂料可以均匀覆盖零件表面,提升零件的防锈能力。
