带鼓式制动器的商用车整体式车轴结构

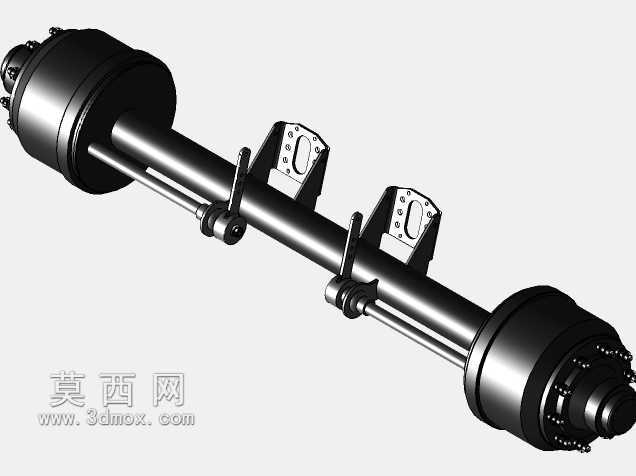

　　这款带制动器的车轴结构，主要面向中重型商用载货车辆、挂车的非转向承重桥应用场景，作为底盘行走系统的核心承载部件，承担着车身载荷传递、行驶过程制动力输出的核心作用，区别于转向驱动桥的复杂结构，这款整体式车轴结构更侧重重载工况下的结构可靠性与制动稳定性，适配常规公路运输、工程短途转运等多场景的非转向桥位安装需求。从结构设计逻辑来看，整体轴体采用一体化实心锻造轴梁结构，轴梁截面做了变径优化处理，两端轴头位置匹配轮毂轴承安装位，直接对接制动鼓与轮毂总成，轴梁中段对称布置的两组悬挂安装支座，是连接底盘悬挂系统的核心接口，支座上的多组螺栓孔位用于匹配钢板弹簧或者空气悬挂的安装基座，安装面做了铣平加工处理，保证装配时的贴合精度，

　　避免长期重载工况下出现连接松动、应力集中的问题。两端集成的鼓式制动器总成，制动鼓与轮毂采用同轴安装设计，制动蹄片的支撑销直接固定在轴头端的法兰底座上，制动气室的安装支架集成在轴梁靠近轴头的位置，制动推杆直接对接制动调整臂，整套制动结构的传动路径做了最短化设计，能够减少制动响应的迟滞量，同时鼓式结构本身的密封特性，能够适配多尘、涉水的复杂行驶工况，相比盘式制动器在重载持续制动场景下的热容量表现更稳定，更符合中重型车辆的制动需求。从安装边界来看，轴体的总长、两端轮距的安装尺寸匹配常规商用车的轮距规范，悬挂支座的间距适配主流的商用车悬挂安装孔位标准，轴头的轴承安装位、轮毂连接螺栓的分布圆直径都遵循通用的商用车车轴配件规格，

　　能够直接匹配通用规格的轮毂、制动鼓、轴承等标准配件，降低后期维护的配件替换成本。设计过程中，轴梁的受力点做了针对性的应力分散处理，悬挂支座与轴梁的连接位置做了圆弧过渡结构，避免直角连接带来的应力集中问题，制动器的各个管路走线位置预留了固定卡扣的安装点，能够规范制动管路的走向，避免行驶过程中管路晃动磨损引发的制动故障。轴体两端的轴头位置做了油封安装槽的结构设计，能够保证轮毂轴承腔的密封性能，防止润滑脂泄漏同时阻挡外部泥水、粉尘进入轴承腔，延长轴承的维护周期。整套结构的建模过程严格按照实际装配关系搭建，各个部件的配合间隙、安装孔位的同轴度都符合实际加工装配的公差要求，比如制动鼓与轴头的同轴度、制动蹄片与制动鼓的配合间隙、

　　悬挂支座安装面的平面度都做了对应约束，能够直接用于结构受力仿真、装配干涉检查、配件选型参考等场景，对于商用车底盘设计人员、车轴维修技术人员、专用车改装从业者来说，能够直观了解整体式重载车轴的结构组成、装配关系与安装接口尺寸，在做车桥选型、悬挂匹配、制动系统调校的时候可以作为直观的结构参考。另外这套结构的制动器调整臂位置预留了足够的操作空间，后期维护时调整制动间隙不需要拆卸过多周边部件，轴体表面的防锈处理区域、制动器摩擦片的磨损极限位置都在结构上做了对应标识位的预留，符合商用车维保的实际操作需求。
