车辆制动系统用连接接头结构设计

　　在商用车及乘用车的液压制动回路中，连接接头是承担制动液压力传递、管路对接固定的核心受力零件，其结构可靠性直接决定制动系统的响应效率与行车安全，一旦出现密封失效、连接松脱的问题，会直接导致制动压力不足，引发严重的安全隐患。这类接头通常布置在制动主缸与轮缸之间的管路分段处，或是制动器本体与外部硬管、软管的衔接位置，需要同时兼顾安装空间的适配性、高压工况下的密封性能，以及车辆行驶过程中抗振动、抗冲击的耐久要求。

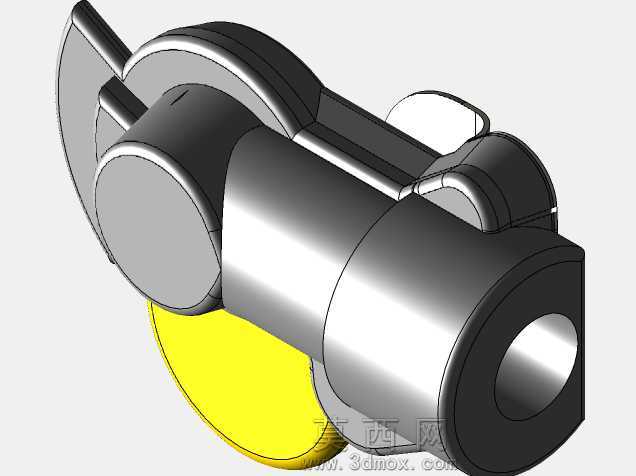

　　从结构设计逻辑来看，这款接头采用阶梯式轴段布局，大直径端为对接制动器本体的安装侧，设置了同轴的密封面与定位轴肩，安装时轴肩与制动器壳体的安装止口贴合，实现径向定位，避免装配后出现同轴度偏差导致的密封偏磨；中间轴段为主体承力结构，壁厚经过强度校核，能够承受制动系统常规工作压力下的周向拉应力，即使在紧急制动时的瞬时压力峰值工况下，也不会出现管壁胀裂、变形的问题；小直径端为管路连接侧，内孔做了高精度的光整加工，适配标准制动管路的插入式连接，配合对应的卡套或密封件实现无泄漏衔接。

　　接头侧面延伸出的带弧形轮廓的固定耳片，是针对实车安装空间做的适配设计，耳片上预留的安装孔位可以通过螺栓将接头固定在制动器附近的支架上，避免车辆行驶过程中管路振动带动接头晃动，长期交变载荷下出现连接松动的问题；耳片的弧形轮廓做了倒圆处理，既避免了锐边割伤相邻的制动软管外层护套，也能在有限的安装空间内规避与周边悬架部件、转向拉杆的运动干涉。接头端部的内孔做了倒角导向处理，装配管路时可以快速引导管路插入到位，降低现场装配的对位难度，提升生产线的装配效率。

　　从安装边界来看，这款接头的轴向总长度适配主流盘式制动器的安装空间，最大外圆直径控制在对应安装腔体的允许尺寸范围内，装配后不会突出制动器的安全轮廓，避免车辆行驶过程中被飞石、路障磕碰损伤；固定耳片的安装孔中心距与制动器配套支架的孔位完全匹配，不需要额外做支架改制就能直接装配，适配性较强。密封面的平面度、粗糙度都按照高压液压密封的要求做了公差约束，装配时配合对应的O型密封圈，在-40℃到120℃的工作温度区间内，都能保证制动液无渗漏，满足车辆在不同气候区域的使用需求。

　　在实际工况适配方面，接头的材质选用兼顾了强度与耐腐蚀性，能够抵御制动液的长期腐蚀，以及车辆行驶过程中带起的泥水、融雪盐的侵蚀，不会因为长期使用出现锈蚀卡滞，导致后期维护拆卸困难。接头的内孔通径经过流量匹配计算，不会因为通径过小导致制动液流动阻力增大，影响制动踏板的响应速度，也不会因为通径过大导致结构冗余，占用不必要的安装空间。在制动系统工作时，制动主缸输出的高压制动液通过该接头无迟滞地传递到轮缸端，推动制动活塞实现制动动作，接头本身的结构强度能够承受反复的压力冲击，在整车全生命周期内不需要额外的维护更换。

　　设计过程中针对接头的受力情况做了有限元校核，在最大制动压力下，接头的最大应力出现在轴肩过渡位置，远低于材料的屈服强度，安全系数满足整车安全设计规范；轴肩位置做了圆角过渡处理，避免应力集中导致的疲劳断裂问题，即使在长期交变压力载荷下，也不会出现疲劳裂纹。固定耳片与主体轴段的连接位置做了加强筋过渡，提升耳片的连接强度，避免在螺栓紧固时耳片出现断裂，或是长期振动下耳片从主体上脱落的问题。
