在民用及小型商用承压热水锅炉、蒸汽发生设备的配套管路系统中,这类集成式安全阀组是保障系统压力稳定、避免超压事故的核心配套部件,常直接安装在锅炉本体的出水口或主蒸汽出口的G1寸外螺纹接口上,无需额外拼接多个分散阀件,大幅减少现场管路的连接焊点与泄漏点。从实际工程应用来看,这类阀组通常集成了压力表检测接口、泄压溢流结构、截止控制通路三个核心功能模块,日常运行时可实时显示锅炉内部的实时压力数值,当系统压力超过设定的安全阈值时,泄压模块会自动开启排出多余介质,将系统压力回落至安全区间,避免炉体因超压出现开裂、爆管等风险;部分同结构阀组还会集成止回功能,防止管路中的介质倒流冲击锅炉内胆,尤其在闭式循环采暖系统、小型蒸汽供应系统中,这类集成阀组的应用能省去安装人员分别选配压力表、安全阀、止回阀的选型匹配工作,也避免了不同厂家阀件连接尺寸不统一带来的安装适配问题。

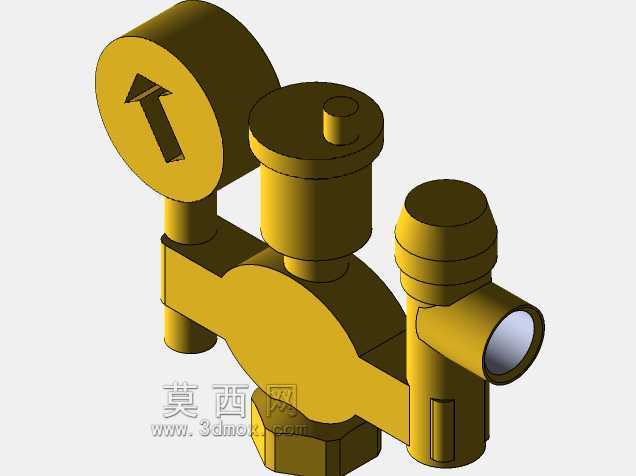

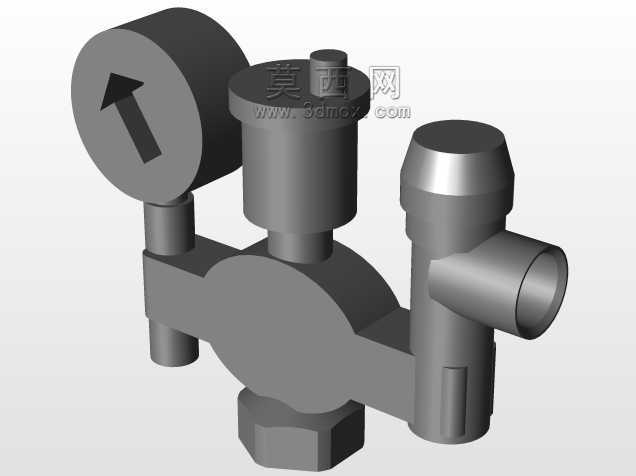

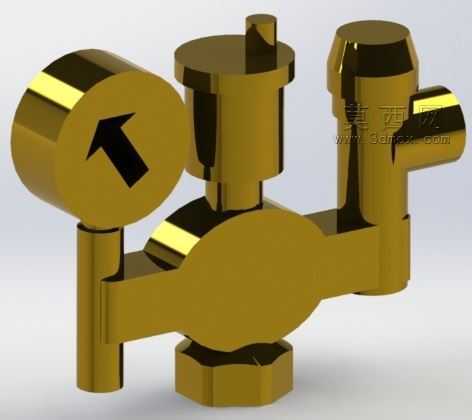

从结构设计的角度来看,该阀组采用一体化黄铜锻压成型的主体结构,相比多个阀件通过管件拼接的结构,流道设计更顺畅,介质在阀组内部的转向阻力更小,不会出现多段拼接带来的流道突变、局部压损过大的问题。主体下部的G1外螺纹接口为安装基准面,安装时需保证该接口与锅炉本体接口的同轴度,螺纹缠绕密封生料带或加装密封垫片后拧紧,拧紧力矩控制在35-45N·m即可,避免力矩过大导致黄铜阀体出现螺纹开裂。阀组整体的安装边界需要预留足够的操作空间:主体横向总宽度约120mm,垂直方向从安装基准面到最高处的压力表接口顶端高度约110mm,侧向的介质出口接口突出主体长度约40mm,安装时需在压力表前方预留不小于80mm的操作空间,方便日常巡检时读取压力数值,泄压口方向需朝向无人员通行、无电气设备的区域,避免泄压时高温介质喷出造成人员烫伤或设备损坏。
设计过程中首先要考虑的是各个功能模块的位置布局,压力表接口设置在阀组进水侧的最前端,保证检测到的压力是炉体出口的真实压力,不会受到阀组内部节流结构的压力损失影响;泄压模块设置在阀组的中上部,其弹簧腔与主通路直接连通,压力响应延迟控制在0.2s以内,超压时可快速触发动作;侧向的出口接口为系统介质的输出通路,接口内径与G1通径匹配,保证介质输出的流量满足锅炉额定出力的要求,不会出现阀组通流能力不足导致的系统出力下降。阀体表面采用抛光镀镍处理,一方面提升黄铜件的抗腐蚀能力,适配水暖系统、蒸汽系统的潮湿高温使用环境,另一方面光滑的表面也不容易积留水垢、杂质,日常维护时擦拭清理更方便。
在实际选型适配时,需要根据锅炉的额定工作压力匹配对应泄压阈值的阀组,通常常压热水锅炉配套的阀组泄压阈值设定为0.7MPa,小型低压蒸汽锅炉配套的阀组泄压阈值可根据炉体额定压力调整为1.0MPa或1.6MPa,安装前需要确认阀组的泄压等级与炉体的额定压力匹配,避免阈值过高起不到超压保护作用,或是阈值过低导致系统正常运行时出现频繁泄水漏汽的问题。日常运维过程中,可定期扳动泄压模块的手动测试拨杆,检查泄压通路是否存在堵塞,避免长期使用后水垢、杂质卡涩泄压阀芯导致功能失效;压力表接口可根据使用需求选配对应量程的压力表,表盘通常朝向操作人员易观察的方向,通过接口处的螺纹锁紧结构调整表盘朝向,调整后锁紧密封螺母即可,不会出现介质泄漏。这类集成阀组的结构紧凑,相比分散安装的多个阀件能节省约60%的安装空间,非常适合壁挂式锅炉、小型立式锅炉这类安装空间受限的设备配套使用,在住宅采暖炉、商用开水炉、小型蒸汽发生器等设备上都有广泛的应用。
