车辆制动系统卧式承压储气罐体结构

　　在商用车辆、工程作业机械的气压制动回路里，这类卧式圆柱形储气罐体是气路系统的核心储能部件，日常作业中，空气压缩机输出的压缩空气经过冷却、滤除油水杂质后，会稳定储存在罐体内部，为行车制动、驻车制动、辅助用气装置提供压力稳定、容量充足的压缩空气源，避免空压机频繁启停带来的气压波动与部件磨损，同时在空压机临时故障或者发动机熄火的状态下，预留足够容量的压缩空气支撑数次有效制动动作，保障作业与行驶过程的安全冗余。

　　从结构设计逻辑来看，罐体采用等径圆柱形筒体搭配两端冲压成型的椭圆形封头，这种结构形态在承压工况下的应力分布最为均匀，圆柱形筒壁的环向应力与轴向应力可以通过壁厚均匀传递，不会出现方形腔体那样的应力集中拐角，在同等容积、同等承压等级的要求下，圆柱形结构的材料利用率最高，整体自重也能控制在更合理的区间，适配车辆底盘的轻量化设计需求。筒体两端的封头采用旋压或者冲压工艺成型后，与筒身通过环向满焊连接，焊缝位置做打磨平滑处理，减少应力集中点，出厂前会经过严格的水压耐压试验与气密性检测，确保在额定工作压力下不会出现渗漏、形变超标等问题。

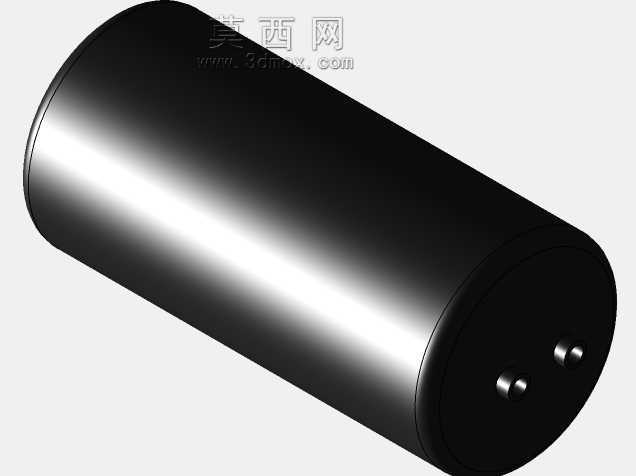

　　罐体一端的封头上预留了两个规格统一的螺纹安装接口，这两个接口分别对应气路的进气与出气通路，接口位置的凸台做了加厚处理，避免管路安装拧紧时的力矩对封头本体造成损伤，同时接口的内螺纹精度满足密封要求，搭配铜质密封垫圈或者密封胶带就可以实现可靠的气路密封，不需要额外加工复杂的密封结构。实际装车时，罐体通常通过两个环抱式的安装支架固定在车辆底盘的纵梁侧面，圆柱形的外壁与支架的弧形贴合面可以实现更大的接触面积，减少车辆行驶过程中振动带来的固定点应力，安装支架上通常会加装橡胶减震垫，进一步过滤路面颠簸传递到罐体的振动载荷，避免长期振动导致的焊缝疲劳开裂。

　　设计过程中需要重点考量的安装边界因素较多，首先是罐体的轴向长度不能超出底盘纵梁的可用安装空间，避免与周边的传动轴、燃油箱、蓄电池架等部件发生运动干涉，罐体的外径尺寸也要结合底盘的离地间隙做匹配，确保在车辆满载、悬架被压缩到极限行程时，罐体最低点不会与路面凸起物发生剐蹭。其次是接口的朝向需要结合整车气路的管路走向做调整，尽量缩短进气管路与出气管路的长度，减少管路弯折带来的压力损失，同时要预留出足够的操作空间，方便后期维护时拆装管路、排放罐体底部积存的油水混合物。

　　从功能特性上看，这类储气罐体的额定工作压力通常匹配常规气压制动系统的0.8MPa工作区间，罐体的容积大小根据车辆的轴数、制动气室的总容积、辅助用气装置的耗气量做匹配计算，确保单次充气后可以满足多次制动动作的用气需求，不会出现连续制动时气压下降过快导致的制动力不足问题。罐体内部不需要设置复杂的导流或者分隔结构，光滑的内壁可以减少压缩空气流动时的阻力，同时也能避免内部结构积存油污、杂质，方便定期维护时通过底部的排污阀彻底排出罐内的积存物。

　　在三维建模过程中，这类罐体的建模逻辑需要优先保证承压结构的尺寸准确性，筒身的壁厚、封头的曲面曲率、接口的螺纹规格与位置度都要严格按照设计参数绘制，不能随意简化焊缝位置的结构细节，因为这些位置是后续有限元应力分析的重点考察区域。建模时还要同步考虑安装支架的配合尺寸，在罐体外壁预留出支架安装的定位基准，确保后续装配时支架与罐体的贴合度符合设计要求，不会出现安装错位导致的局部应力过大问题。另外，建模时需要还原罐体表面的涂装要求，通常这类承压气罐会采用黑色防腐涂装，减少底盘行驶过程中泥水、盐分对罐体金属表面的腐蚀，延长部件的使用寿命。

　　实际应用场景里，这类储气罐体不仅应用在常规的货运卡车、客运客车上，在轮式装载机、矿用自卸车、重型叉车等采用气压制动的工程机械设备上也有广泛应用，不同应用场景下的罐体仅在容积大小、接口数量、安装固定方式上做针对性调整，核心的圆柱形承压结构设计逻辑保持一致，都是为了实现稳定储存压缩空气、为制动系统提供可靠动力源的核心功能。设计时还要考虑极端工况下的安全防护，罐体上会配套安装安全阀，当罐内压力超出额定工作压力的1.1倍时，安全阀会自动开启泄压，避免压力持续升高导致罐体爆裂，安全阀的安装位置通常设置在罐体顶部方便检查维护的位置，确保日常点检时可以直观看到安全阀的工作状态。
