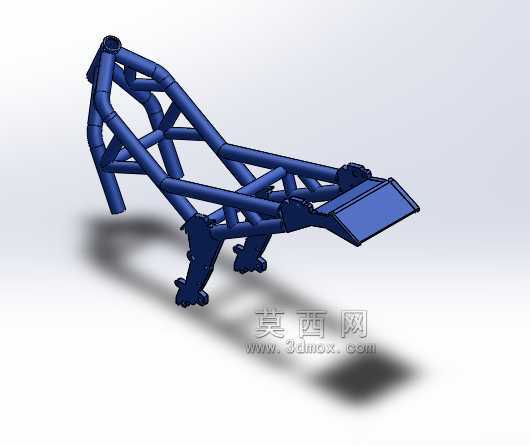

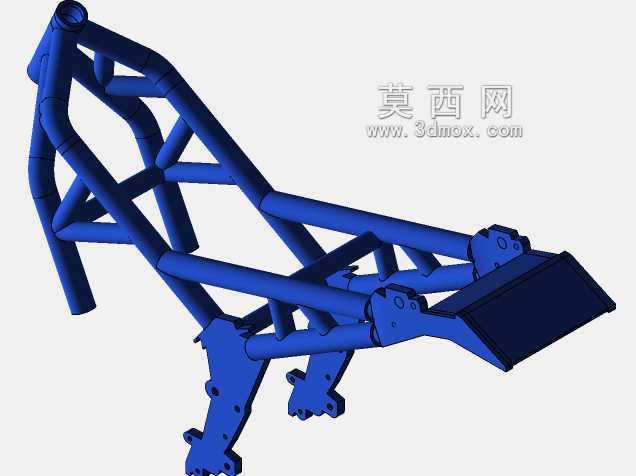

本田CBR250R摩托车管式车架结构

　　这款管式车架是面向小排量运动型两轮摩托开发的核心承载结构，适配本田CBR250R车型的动力布局与行驶需求，在整车系统中承担着连接动力总成、悬挂系统、转向机构与外观覆盖件的核心作用，所有安装点位的位置度公差直接决定整车装配精度与行驶操控表现。从实际应用场景来看，这类车架主要适配城市通勤、入门级赛道体验类的250cc排量单缸摩托，日常使用中需要承受动力输出带来的扭转冲击、过弯时的侧向载荷、颠簸路面的垂直冲击，以及紧急制动时的纵向惯性力，因此结构设计上优先保证刚度与重量的平衡。设计思路上采用了经典的空间衍架管式结构，主承载区使用大管径无缝钢管弯折后焊接成型，转向头位置采用双层管补强结构，直接承受前减震传递的路面冲击与转向力矩，

　　避免转向部位出现应力集中导致的开裂风险。发动机安装位采用冲压钢片与主管焊接的连接结构，预留的三个核心安装点位分别对应发动机缸头、曲轴箱侧部与下部挂耳，安装边界严格匹配单缸250cc动力总成的外轮廓尺寸，既保证发动机安装后与车架之间留有足够的散热间隙，也能让发动机本身成为车架刚度的补充部分，形成半承载式的受力结构。后摇臂连接枢轴位置做了加厚衬套安装位，同轴度公差控制在0.05mm以内，保证后摇臂转动时无卡滞、无旷量，后轮行驶轨迹不会出现偏移。座椅下方的尾架部分采用小管径钢管衍架排布，在保证足够承载能力的前提下尽可能降低尾部重量，优化整车前后轴荷分配，让车辆重心集中在发动机附近，提升过弯时的操控灵活性。

　　前部转向立管的倾角设置匹配运动型摩托的拖距需求，保证高速行驶时的方向稳定性与低速转向的轻便性，脚踏安装位、油箱固定点、侧撑安装点都在主管上做了局部补强，避免长期使用后出现安装位变形的问题。从安装边界来看，车架整体宽度控制在320mm以内，避免过宽的结构影响骑士腿部夹持的贴合度，离地间隙的设计匹配整车130mm的最低离地需求，保证过弯时的倾角余量不会磨到车架本体。焊接工艺上所有管材连接位置都采用满焊结构，焊后做应力退火处理，消除焊接残余应力，避免长期交变载荷下出现焊缝开裂的问题。整个车架的受力路径经过多轮迭代优化，从转向头传入的冲击载荷会沿着上主管、下主管分散到发动机安装位与后摇臂枢轴位置，再传递到后减震与后轮，

　　载荷传递路径平滑无突变，不会出现局部应力过高的薄弱点。对于结构设计从业者来说，这类小排量摩托的管式车架设计核心是在重量、刚度、成本三者之间找到最优平衡点，不需要盲目追求过高的刚度导致重量超标，也不能为了减重牺牲关键部位的承载能力，每个管径的选择、每个弯折角度的设置、每个补强片的形状都要对应实际受力工况来确定，比如主上管采用32mm管径、2.5mm壁厚的无缝钢管，下主管因为承受更多发动机与路面的冲击，采用35mm管径、3mm壁厚的管材，尾部辅管则采用22mm管径、1.5mm壁厚的管材，在不同受力区域匹配不同规格的材料，避免材料浪费。另外车架上所有的线束固定孔、管路固定卡点位都在建模时做了预留，避免后期装配时在车架上额外钻孔破坏结构强度，覆盖件安装的螺母孔都采用焊接螺母的结构，保证多次拆装后不会出现滑牙问题。
