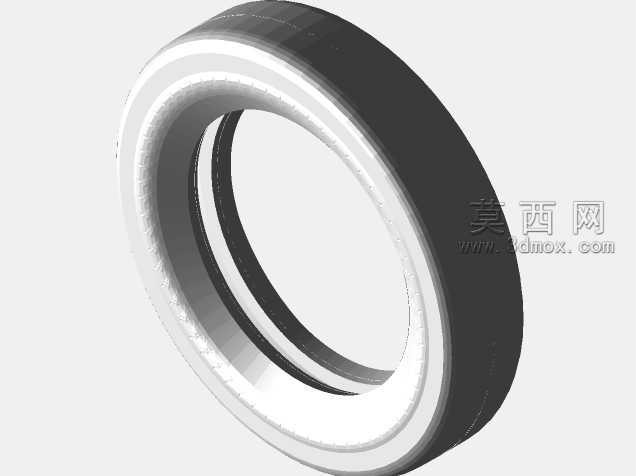

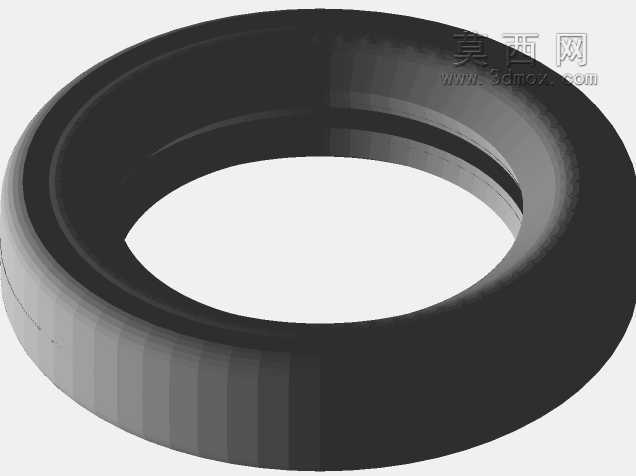

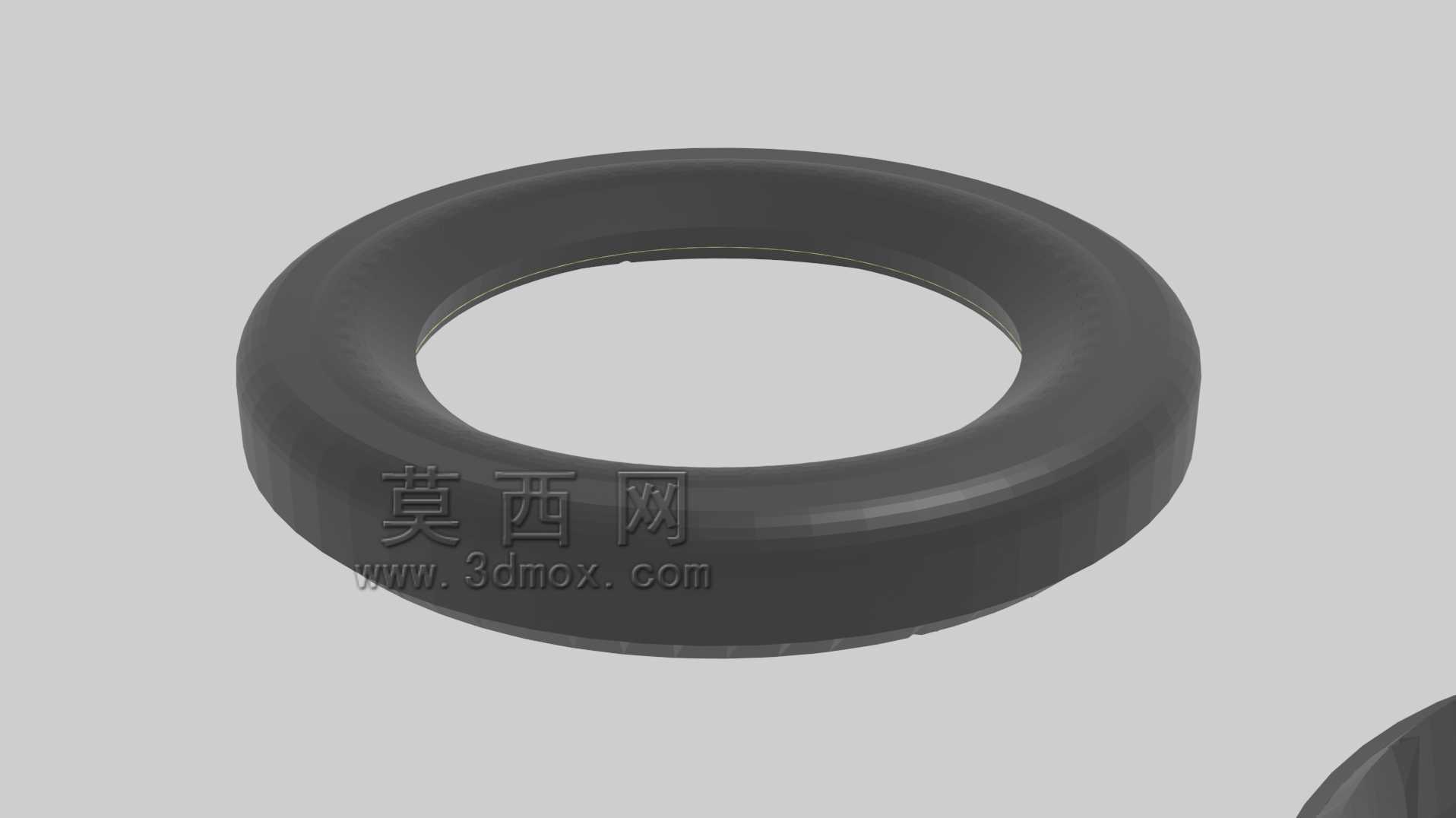

环形充气橡胶轮胎三维结构设计

　　该环形橡胶轮胎作为行走机构的核心接触部件，广泛适配于小型代步车辆、工业搬运台车、仓储物流周转车、民用非机动车等多类行走设备，直接承担设备整体载荷传递、地面冲击缓冲、行走抓附防滑的核心功能，是轮式行走系统中直接与地面接触的关键构件。从实际工程应用场景来看，这类环形轮胎的适配边界覆盖了低速轻载的民用场景到中速常规载荷的工业场景，不同场景下对轮胎的壁厚、环体内腔曲率、胎面弧度的设计要求存在明显差异：仓储场景下使用的轮胎需要更厚的胎壁结构来抵御地面散落的金属碎屑、硬质杂物的穿刺，胎面设计为略宽的平弧面来降低单位面积接地压强，避免对环氧地坪造成压痕损伤；民用代步场景下的轮胎则会适当降低胎壁厚度，优化环体截面的曲率过渡，提升行驶过程中的形变缓冲能力，过滤路面细碎颠簸。

　　设计过程中首先需要确定轮胎的核心安装边界，也就是与轮辋配合的内圈直径尺寸，该尺寸直接决定轮胎能否顺利卡装到对应规格的轮辋上，内圈与轮辋的配合过盈量需要控制在合理区间，过盈量过小会导致轮胎充气后出现滑转、脱圈风险，过盈量过大则会提升装配难度，甚至在安装过程中造成胎圈位置的橡胶撕裂。轮胎的截面直径也就是环体的粗细尺寸，需要匹配额定载荷要求，截面直径越大，轮胎的充气容积越高，同等气压下的承载能力越强，同时缓冲吸震的行程也更长，但过大的截面直径会提升轮胎整体的转动惯量，增加行走驱动的能耗，因此设计时需要在承载能力和驱动阻力之间做平衡。

　　胎面的弧度设计是影响行走性能的关键细节，胎面中心区域的圆弧半径决定了轮胎正常行驶时的接地面积，半径偏小的圆弧会让接地面积集中在胎面中心，滚动阻力更低但抓地力偏弱，适合平整硬质路面使用；半径偏大的圆弧会让接地面积更宽，抓地力更强但滚动阻力更高，适合非平整路面或者需要频繁启停、转向的场景。胎侧的过渡曲率需要兼顾形变能力和结构强度，胎侧位置是轮胎充气后形变最集中的区域，曲率设计过于陡峭会导致应力集中在胎侧与胎圈的连接位置，长期交变载荷下容易出现疲劳开裂；曲率过于平缓则会降低胎侧的形变量，削弱缓冲效果。

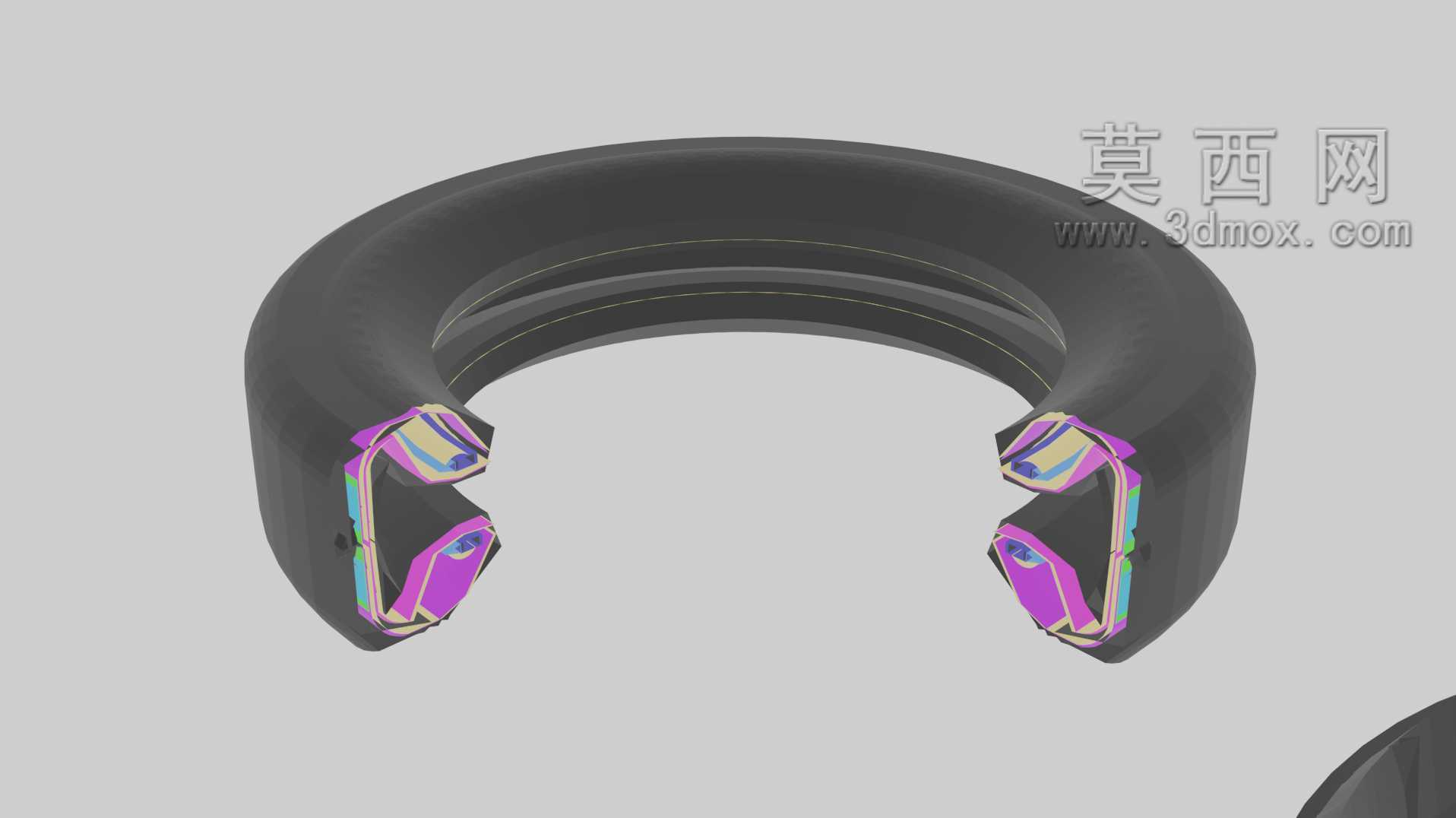

　　从建模逻辑来看，该轮胎采用回转体基础特征构建主体结构，首先绘制截面的闭合轮廓线，轮廓线需要准确还原胎面、胎侧、胎圈的不同弧度过渡，胎圈位置需要设计加厚的橡胶层来匹配轮辋的卡槽结构，避免充气后从轮辋脱出。完成基础回转特征后，需要对不同区域的壁厚做差异化处理，胎面位置因为直接接触地面、承受磨损和冲击，壁厚要大于胎侧位置，胎圈位置因为要和硬质轮辋卡接，需要在橡胶内部预留硬支撑结构的安装空间，建模时需要准确标注该位置的尺寸边界，方便后续配套轮辋的设计匹配。

　　实际选型应用中，需要先确认安装位置的轮辋尺寸，再根据设备的整机重量、单轮承载载荷、最高行驶速度、常用路面状况来匹配对应参数的轮胎，比如在有油污的工业车间场景下，轮胎的橡胶材质需要具备耐油特性，建模时不需要体现材质配方，但需要在结构上预留足够的壁厚冗余，避免油污侵蚀后橡胶强度下降导致的破损；在户外多碎石的场景下，胎面厚度需要比常规室内使用的轮胎厚20%左右，提升抗穿刺能力。轮胎的整体外径尺寸会影响设备的离地间隙和传动比匹配，外径过大会改变驱动轮的输出扭矩特性，导致起步无力、制动距离变长；外径过小则会降低离地间隙，容易出现底盘剐蹭，同时相同行驶速度下轮胎转速更高，加剧磨损。

　　在装配验证环节，该三维模型可以直接用于虚拟装配干涉检查，确认轮胎安装到轮辋后，在最大转向角度下是否会与车架、挡泥板等周边部件发生剐蹭，同时可以模拟轮胎充气后的形变量，验证满载状态下轮胎压缩后的边界尺寸是否会触碰周边结构。对于需要做动力学仿真的场景，该模型的曲面精度足够支撑接地压力分布、滚动阻力测算等仿真分析，帮助设计人员在开模前就优化轮胎的截面轮廓，减少后续实物测试的迭代次数。
