四叶等距螺旋桨动力推进结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:372763
  • 四叶等距螺旋桨动力推进结构设计
  • 四叶等距螺旋桨动力推进结构设计

  在流体动力推进类设备的结构设计环节,螺旋桨作为核心的动力转换部件,其结构合理性直接决定整套动力系统的能量转换效率与运行稳定性。这类四叶结构的螺旋桨,常被应用在小型低空飞行器、水面作业小艇、特定工况的工业流体搅拌设备中,核心作用是将转轴输出的旋转扭矩转化为轴向的推力或者流体搅拌作用力,通过叶片与流体介质的相互作用完成能量传递。

  从实际工程应用的场景来看,不同搭载场景对螺旋桨的结构参数要求差异极大:用于低空多旋翼无人机的螺旋桨,需要严格控制单片叶片的重量分布,保证高速旋转时的动平衡精度,避免运行过程中产生额外振动影响飞控系统的稳定性;用于小型水面作业艇的螺旋桨,需要兼顾叶片的结构强度与流体阻力特性,避免水中杂物撞击造成叶片形变,同时降低旋转过程中的紊流损耗;用于工业流体搅拌场景的螺旋桨,则需要优化叶片的曲面角度,保证搅拌过程中流体的循环效率,减少局部流场死角。

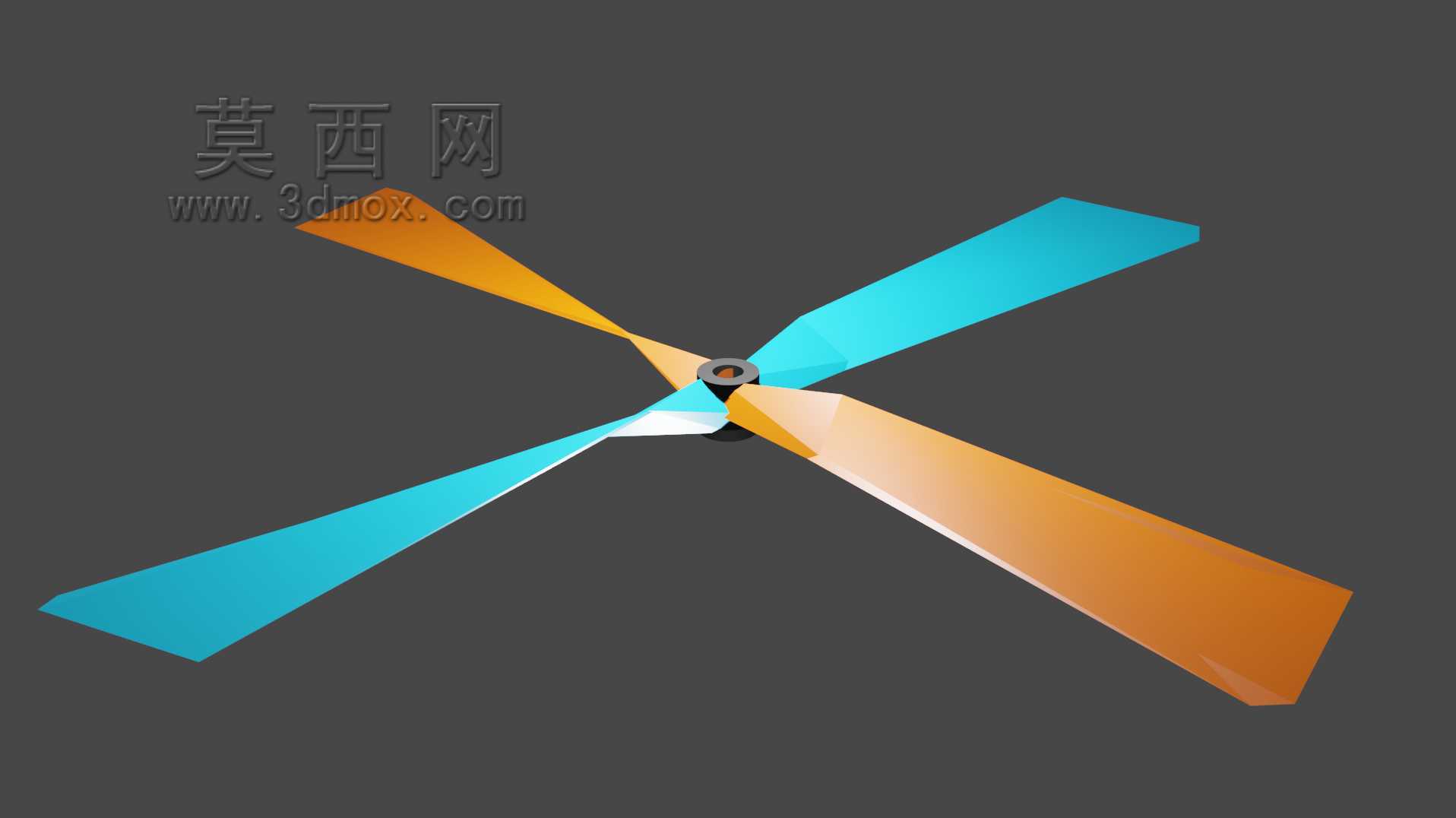

  这款四叶螺旋桨采用对称等角分布的布局设计,四片叶片沿中心轮毂呈90度均匀排布,这种布局的核心优势是旋转过程中各方向的受力更加均衡,相比两叶或者三叶结构,同等转速下能够输出更平顺的轴向推力,动平衡调校的容错空间更大,适合对运行振动控制要求较高的搭载场景。叶片的曲面采用渐变扭角设计,从靠近轮毂的叶根位置到叶尖位置,叶片的安装角逐步减小,这种设计思路是为了匹配不同旋转半径位置的线速度差异——叶根位置旋转线速度低,更大的安装角能够保证足够的流体作用面积,叶尖位置旋转线速度高,更小的安装角能够降低流体阻力,减少翼尖涡流造成的能量损耗,让整个叶片长度方向上的推力分布更加均匀,避免局部载荷过大造成的叶片疲劳损伤。

  中心轮毂位置设计有标准的轴孔安装位,轴孔与驱动轴的配合公差按照过渡配合的工程要求设定,能够保证动力传递过程中无多余旷量,同时配套的轴向定位结构可以将螺旋桨牢牢锁定在驱动轴的指定安装位置,避免高速旋转过程中出现轴向窜动。叶片与轮毂的连接位置做了圆弧过渡强化处理,这个位置是螺旋桨运行过程中应力集中最明显的区域,圆弧过渡能够分散旋转过程中产生的弯曲应力,避免长期交变载荷作用下出现叶根断裂的问题。

  从安装边界的尺寸设计来看,这款螺旋桨的整体回转直径适配中小功率的驱动单元,安装时需要预留足够的安全回转空间,叶片外缘与周边护罩或者安装架的间隙需要控制在合理范围,既不能因为间隙过小造成旋转剐蹭,也不能因为间隙过大降低流体作用效率。叶片的厚度从叶根到叶尖逐步递减,在保证叶根位置结构强度的前提下,尽可能降低叶尖位置的重量,减少旋转过程中的转动惯量,让驱动电机的启停响应更加迅速,同时降低驱动单元的负载扭矩。

  在实际建模设计过程中,这类螺旋桨的曲面构建需要先完成不同半径位置的翼型截面绘制,再通过曲面放样功能完成整体叶片的造型,之后对所有棱边做圆角处理,避免尖锐边角造成的流体切割噪音,同时减少应力集中点。完成基础造型后还需要模拟不同转速下的受力分布,对局部形变较大的区域做结构补强,保证在额定工作转速范围内,叶片的形变量控制在设计允许范围内,不会因为形变改变叶片的曲面角度,影响推进效率。

  针对不同的流体介质特性,这款螺旋桨的叶片角度可以在基础模型上做参数化调整,比如用于空气介质的版本可以适当增大叶片扭角提升推力,用于水体介质的版本可以适当减小扭角降低运行阻力,中心轮毂的轴孔尺寸也可以根据配套驱动轴的规格做适配修改,满足不同设备的安装对接需求。整个结构没有多余的冗余设计,所有曲面造型都服务于流体动力转换的核心功能,兼顾了结构强度、运行效率与安装通用性,能够适配多数中小功率流体推进或搅拌场景的使用需求。
