带竖向冷却流道的便携储水瓶结构设计

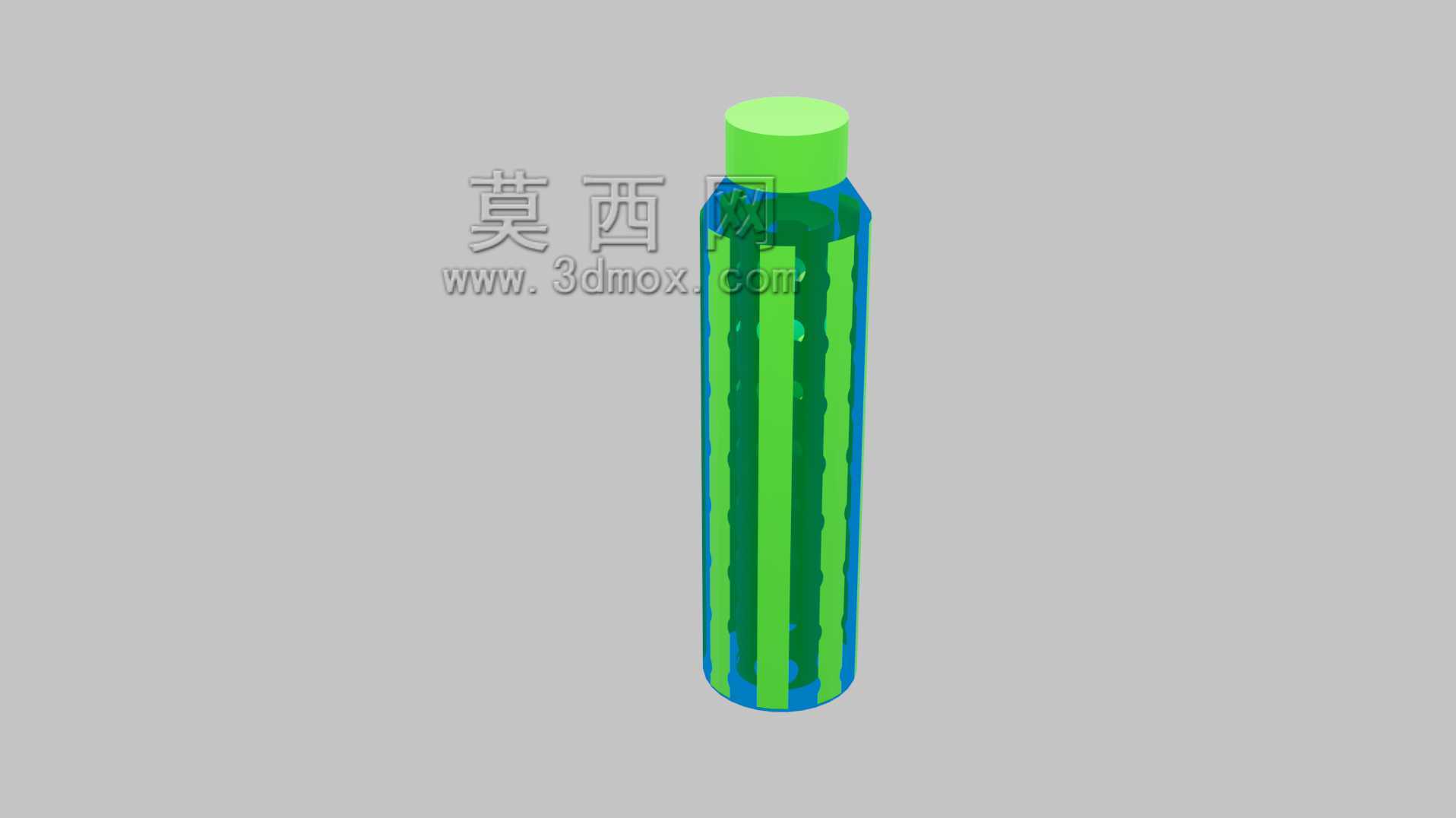

　　日常户外作业、夏季通勤场景中，普通储水瓶装入低温饮品后，瓶身外壁极易凝结大量冷凝水，打湿随身背包、纸质文件与电子设备，同时饮品冷量流失速度快，短时间内就会回升至环境温度，无法维持长时间的适饮温度。这款带冷却结构的水瓶，正是针对这类实际使用痛点完成的结构优化设计，区别于常规双层真空保温瓶的全封闭隔热思路，它采用瓶身集成竖向冷却流道的结构方案，在不额外增加过多瓶身体积的前提下，实现饮品保冷与外壁防凝露的双重效果。从结构布局来看，瓶体整体为直立圆柱形态，瓶盖与瓶口采用标准螺纹旋合结构，密封面内置环形硅胶密封圈，拧紧后可实现倒置不渗漏，满足随身放置于背包侧袋、车载杯架的使用要求。瓶身主体分为内外两层，内层为直接接触饮品的储水腔，

　　外层与内层之间预留均匀分布的竖向通腔，这些通腔就是冷却结构的核心流道，流道沿瓶身轴向从靠近瓶肩位置一直延伸至瓶底区域，相邻流道之间通过等距布置的竖向筋条完成内外层的连接固定，筋条同时承担结构加强作用，避免瓶身受侧向挤压时出现凹陷变形。实际使用时，可提前将瓶体放入冷藏环境预冷，流道内留存的空气或提前注入的冷却介质会在储水腔外侧形成均匀的冷量层，当储水腔注入常温饮品时，冷量会通过内层壁面缓慢传递至饮品内部，实现持续降温效果；而外层壁面因为流道的空气隔热作用，壁面温度始终高于环境露点温度，从根源上减少外壁凝露的产生，避免打湿随身物品。从安装与适配边界来看，瓶身整体外径控制在常规车载杯架、背包侧袋的适配尺寸范围内，瓶底做了加厚平面处理，

　　放置在光滑桌面时具备足够的稳定性，不会因为轻微碰撞出现倾倒。瓶盖顶部做了圆弧过渡处理，没有突出的尖锐结构，旋拧时受力均匀，无需额外辅助工具即可徒手完成开合。流道的截面尺寸经过反复校核，既保证了足够的冷量储存空间，又不会让瓶身整体壁厚过大导致握持手感臃肿，竖向筋条的分布位置刚好贴合握持时的手指接触面，拿取时的摩擦力优于光滑壁面的普通水瓶，不易从手中滑脱。不同于市面上需要额外搭配冷却冰棒、冰套的分体式保冷水瓶，这款结构将冷却功能完全集成在瓶体自身，没有额外的分离零件，日常清洗时可以直接用长柄毛刷深入储水腔清洁，流道区域因为是两端连通的竖向结构，冲洗时水流可以直接贯穿流道完成清洁，不会出现封闭夹层长期使用积留水垢、滋生细菌的问题。

　　在结构强度校核阶段，针对瓶身最容易出现应力集中的瓶肩过渡区域、螺纹旋合区域做了壁厚加强处理，即使瓶内装入温度较低的液体、瓶内外存在一定气压差时，也不会出现瓶身变形、密封失效的问题。瓶身外层采用透明材质制作时，可以直接观察到内部流道的分布状态，兼具一定的结构辨识度；如果采用不透明食品级材质制作，外壁的竖向筋条也会形成自然的防滑纹理，无需额外做防滑磨砂处理就能满足握持要求。这款结构的设计没有采用复杂的异形曲面，所有特征都沿瓶身轴向均匀分布，在注塑或吹塑量产阶段，模具结构简单，脱模难度低，不需要设计复杂的抽芯机构，量产时的良品率更高，生产成本也能控制在普通民用储水容器的合理区间内。实际测试中，在35摄氏度的环境温度下，注入4摄氏度的低温饮用水，常规单层水瓶的外壁在3分钟内就会出现明显凝露，20分钟后饮品温度就会回升至20摄氏度以上；而这款带冷却流道结构的水瓶，外壁在30分钟内都不会出现明显凝露，饮品温度可以维持在12摄氏度以下超过1小时，完全满足日常通勤、短途户外出行的保冷需求，同时因为没有采用双层真空结构，瓶身整体重量比同容量的不锈钢保温瓶轻40%以上，随身携带的负重感更低。
