玻璃管封装电流过载保护元件结构

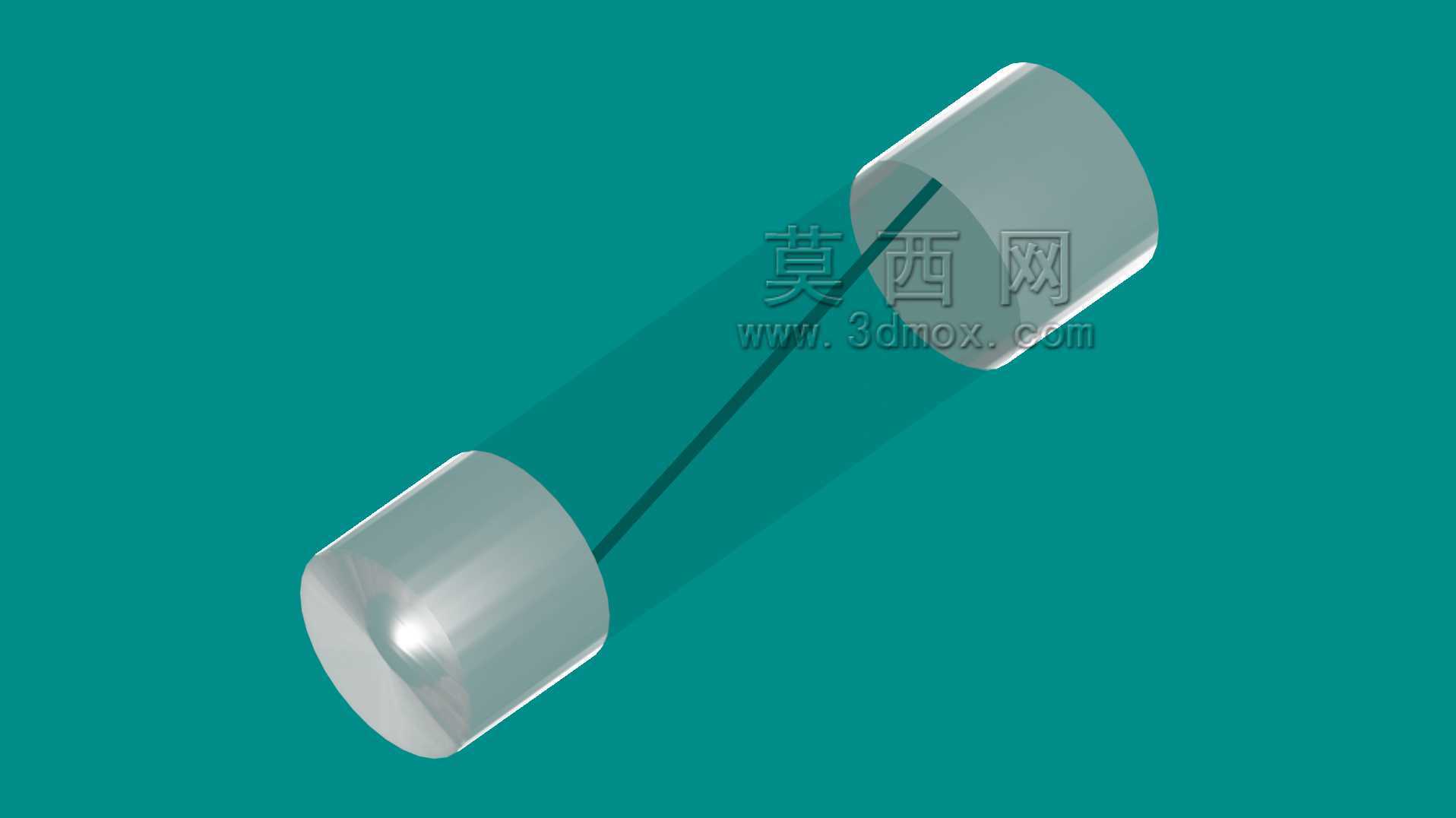

　　在低压配电、消费电子主板、小型工控设备供电回路的设计环节中，玻璃管保险丝是应用频次极高的一次性过流保护元件，其核心作用是在回路电流超过额定阈值的瞬间，通过内部熔丝的快速熔断切断供电通路，避免后端负载因过流出现烧毁、短路起火等故障，是电路安全防护体系里最基础也最不可或缺的被动元件。从结构设计逻辑来看，这款玻璃管保险丝采用两端金属帽压合封装的形式，中间的透明玻璃管既作为内部熔丝的绝缘承载腔体，也能让运维人员在检修时直接观察内部熔丝的通断状态，无需借助万用表通断档即可快速判断元件是否失效，大幅降低现场故障排查的时间成本。两端的金属端帽采用镀镍铜材质冲压成型，表面粗糙度控制在Ra1.6以内，保证与保险丝座夹片接触时的接触电阻低于5毫欧，

　　避免大电流工况下因接触不良产生额外温升，影响保护精度。内部熔丝采用低熔点合金材质，根据额定电流等级的不同，熔丝的线径、缠绕方式会做对应调整，常规小电流规格采用直拉式合金丝，大电流规格会采用螺旋缠绕结构来平衡分断能力与熔丝的机械强度，避免运输、安装过程中的振动导致熔丝意外断裂。在安装边界设计上，这类玻璃管保险丝的外径、长度均遵循行业通用尺寸规范，常规5×20mm规格可适配市面上绝大多数标准保险丝座、保险丝夹的安装槽位，两端金属帽的直径公差控制在±0.1mm以内，长度公差控制在±0.2mm以内，既不会出现插装过松导致接触不良，也不会因尺寸偏大无法装入安装位。建模过程中需要重点关注两端金属帽与玻璃管的压合配合面，

　　实际生产中金属帽与玻璃管之间采用过盈压合加密封胶填充的工艺，建模时要预留出0.05mm的过盈量，同时还原金属帽边缘的压合倒角，避免装配仿真时出现干涉报错。玻璃管的壁厚通常控制在0.4-0.6mm之间，既要保证足够的机械强度承受熔丝熔断瞬间的内部冲击力，也要控制整体尺寸不会超出安装边界。在实际应用场景中，这类玻璃保险丝广泛应用于插排、充电器、小型家电控制板、仪器仪表供电输入端，不同的应用场景对保险丝的分断能力、额定电压、熔断特性有不同要求：阻性负载回路多选用快熔型保险丝，在过载瞬间快速熔断保护后端精密元件；感性、容性负载启动时会产生短时冲击电流，这类回路多选用慢熔型保险丝，避免启动冲击导致的误熔断。设计选型时除了匹配额定电流、

　　额定电压参数外，还要确认保险丝的安装空间是否满足尺寸要求，尤其是在紧凑型PCB板设计中，保险丝座的焊接引脚间距、整体高度都要和板上其他元件预留足够的安全间隙，避免安规距离不足导致的爬电风险。建模时还原的玻璃管通透质感、金属端帽的哑光镀镍质感，也能在设备BOM展示、装配工艺演示中提供更直观的视觉参考，帮助结构设计人员快速确认元件的布局合理性，减少打样阶段的元件干涉问题。
