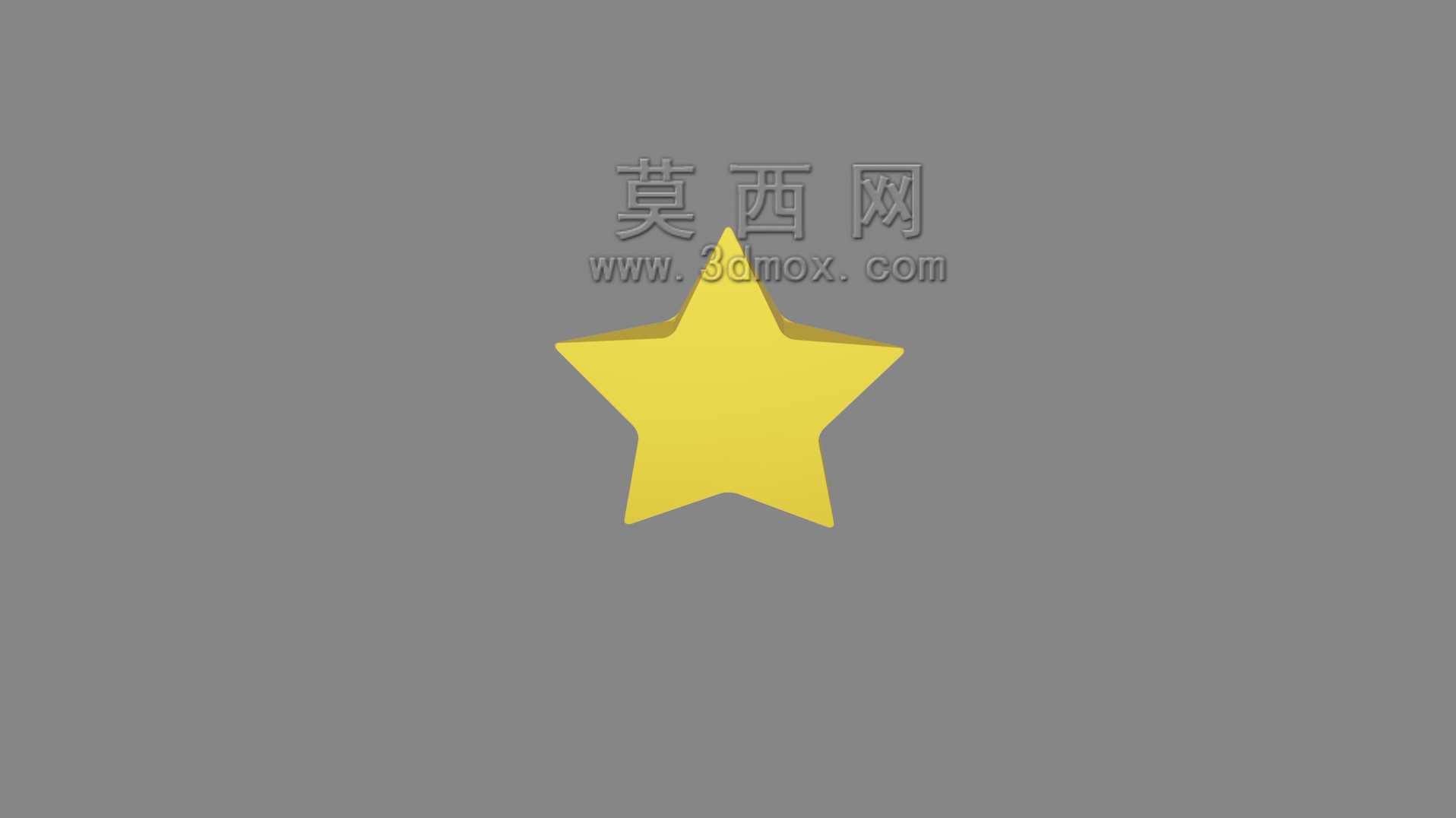

弯边黄色五角星立体造型结构设计

　　这类带弯边特征的星形立体构件，在日常工业与文创场景中有着不少落地空间，比如户外景观装置的装饰嵌件、儿童游乐设施的造型模块、展会展陈的立体标识构件，甚至部分文创产品的结构基座都能用到这类造型。做这个结构建模的时候，最先要考虑的是边缘弯边的曲率过渡，不能出现生硬的折角，不然不管是后期做钣金折弯加工，还是做3D打印成型，都会在折角位置出现应力集中的问题，要是用在户外场景，长期受温度变化和风载荷影响，应力集中位置很容易出现开裂变形。

　　从结构设计逻辑来说，这个星形的五个角的弯边弧度是完全对称的，建模的时候先做单个角的曲面扫掠，再通过环形阵列完成整体轮廓，之后做曲面缝合的时候要重点检查每个角的衔接位置的G1连续性，避免出现棱线错位，要是做注塑成型的话，分型面要选在星形的中部分型位置，弯边位置要做足够的脱模斜度，不然顶出的时候很容易把弯边位置顶白甚至拉裂。如果是用做户外景观的金属构件，弯边的翻边高度要控制在15到20毫米之间，这个高度既能保证构件边缘的刚性，不会因为薄料出现边缘波浪变形，也不会因为翻边过高增加不必要的材料成本，安装的时候，星形中心位置预留的安装孔位要做沉台处理，沉台深度要匹配所用的膨胀螺栓或者自攻螺丝的头部高度，保证安装完成后螺丝头部不会突出构件表面，避免刮蹭到过往人员或者挂扯其他物件。

　　要是把这个构件用在儿童游乐设施上，所有的弯边边缘都要做R3以上的圆角处理，绝对不能留下尖锐的棱边，材料选用的时候要优先考虑耐候性好的ABS或者软质PVC，要是用金属材质的话表面要做喷塑处理，涂层厚度不小于60微米，避免长期使用出现锈蚀掉漆的问题。做尺寸校核的时候，要注意五个角的端点到中心的距离公差控制在±0.5毫米以内，不然阵列之后会出现角部高低不平的情况，安装到基座上的时候会出现局部翘曲，后期打胶固定的时候容易出现胶缝不均匀的问题。

　　另外在做结构减重的时候，不能在弯边位置做镂空处理，弯边本身是承担整个构件刚性的主要结构，要是在弯边上开孔或者挖槽，会大幅降低整个构件的抗形变能力，正确的减重方式是在星形中部的平面区域做均匀的减重孔，减重孔的边缘也要做圆角过渡，避免孔位位置出现应力集中。如果是做发光标识的内嵌构件，弯边的内侧要预留灯带的安装槽，槽宽要匹配常用的低压灯带宽度，一般留10毫米左右的宽度就足够，槽的深度要保证灯带嵌入之后不会突出表面，方便后期安装柔光面罩，面罩和弯边的配合位置要做0.2毫米的过盈配合，不用额外打胶就能固定牢固，后期维护更换灯带的时候也方便拆卸。

　　在实际加工落地的时候，要是采用钣金工艺制作，下料的时候要注意弯边位置的折弯线计算，因为星形的角部是渐变曲率，不能用常规的直边折弯公式来算展开尺寸，要先通过曲面展平得到初步的展开轮廓，之后留1毫米左右的修边余量，等折弯完成之后再做边角的修整，保证五个角的轮廓完全一致。如果是采用3D打印做小批量定制，打印的时候要把构件的平面朝下放置，弯边位置添加少量的支撑，支撑密度控制在15%就足够，既能保证弯边位置不会打印塌陷，也能减少后期去除支撑的工作量，打印完成之后要对弯边的边缘做打磨处理，保证所有位置顺滑无台阶。
