宏观橡胶材质密封索环结构设计

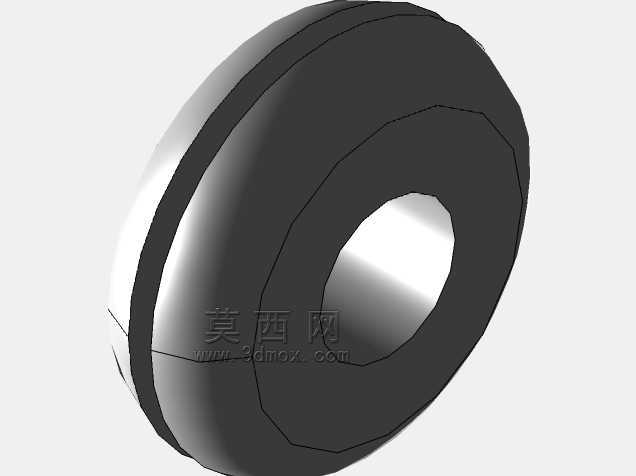

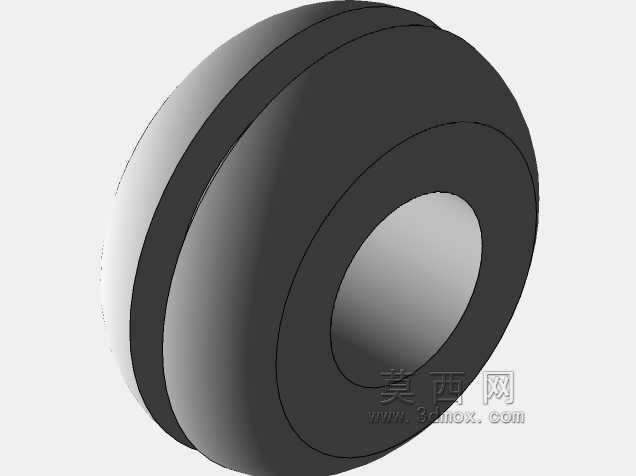

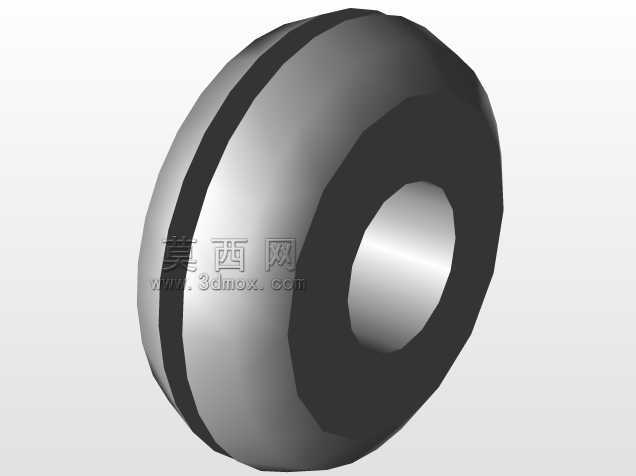

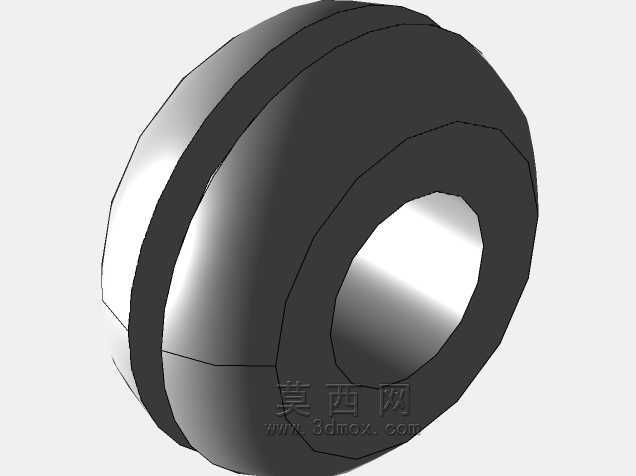

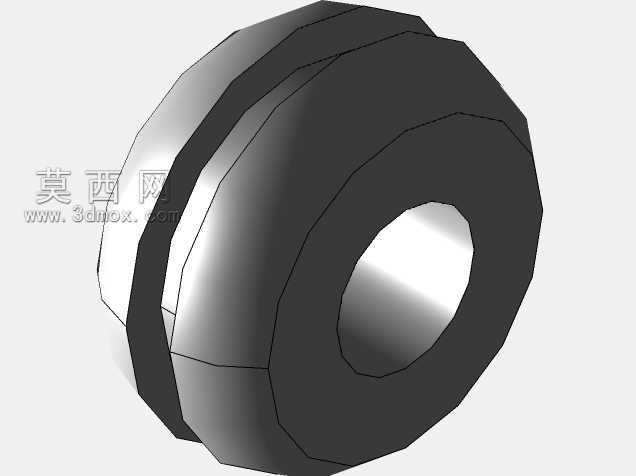

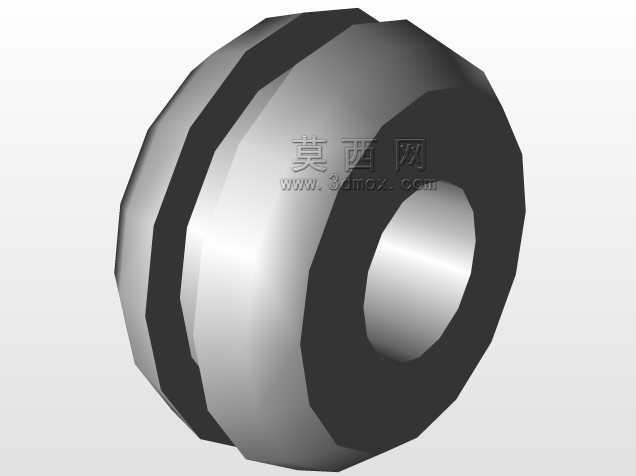

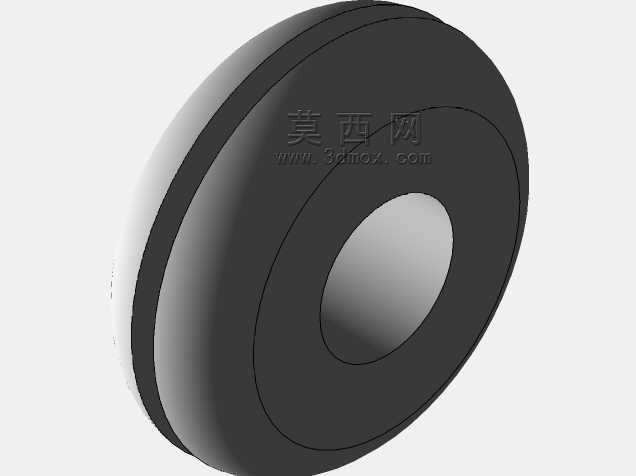

　　在液压管路布设、电气柜体穿线、气动系统接驳这类日常工程场景里，索环是存在感不强但容错率极低的小部件，很多设备跑冒滴漏、线缆外皮磨破的故障，追根溯源都是索环选型或者结构设计没做到位。这款橡胶材质的索环，核心作用是填充两个配合部件之间的环形间隙，既可以阻挡流体介质从结合面渗漏，也能对穿过中心孔的线缆、杆件起到缓冲防护作用，避免硬质金属棱边反复摩擦划伤被穿装的部件。从结构形态来看，这款索环采用了等截面环形设计，内外圆的同轴度公差控制在常规密封件的通用精度区间，外圈的圆弧过渡面是为了适配安装座的沉台结构，安装时不需要额外施加过大的压装力，靠橡胶本身的压缩形变就能填满安装槽的空隙，不会出现局部应力集中导致橡胶被切坏的问题。

　　做这类索环的三维建模时，首先要确认的是安装边界的尺寸参数：中心通孔的直径要匹配穿过件的外径，预留合理的过盈量，过盈量太小起不到密封和抱紧作用，过盈量太大则会导致安装困难，甚至长期使用后橡胶出现永久压缩形变失去密封能力；外圈的直径要和安装基座的开孔尺寸匹配，厚度方向的尺寸要结合安装槽的深度来定，确保压装后索环的端面和安装面齐平，不会突出干涉其他部件的装配，也不会凹陷导致密封面存在缝隙。实际应用中，这类橡胶索环的使用场景覆盖很广，在低压流体管路的接头位置，它可以替代硬质密封垫，补偿金属结合面的加工粗糙度误差，哪怕结合面存在微小的刀纹或者平面度偏差，橡胶的弹性形变也能把这些缺陷填充掉，实现静密封效果；在电气设备的柜体穿线位置，

　　索环套在线缆外侧嵌在柜体开孔处，一方面可以封堵开孔缝隙，阻挡灰尘、水汽进入柜体内部，提升柜体的防护等级，另一方面可以把线缆和金属开孔的硬接触变成软接触，设备运行产生振动时，橡胶的阻尼作用可以吸收振动能量，避免线缆外皮被金属棱边反复摩擦破损，降低线路短路的风险。设计这类索环的时候，不需要做太复杂的异形结构，对称的环形结构一方面便于模具加工，降低橡胶硫化成型的次品率，另一方面安装时不需要区分方向，现场装配的效率更高，不会出现装反导致密封失效的问题。建模过程中要注意内外圆的倒角处理，内孔的两端做小圆弧过渡，穿装线缆或者杆件的时候不会刮伤工件表面，外圈的边缘同样做圆弧导角，压入安装孔的时候可以起到导向作用，不会因为边缘卡滞导致橡胶圈翻边。

　　很多刚入行的设计人员做这类密封件的时候，容易忽略橡胶材料的压缩永久变形特性，把尺寸公差卡得和金属件一样严，实际上橡胶件的尺寸公差可以适当放宽，重点要控制的是压缩率，常规静态密封场景下橡胶的压缩率控制在百分之十五到百分之二十五之间就可以满足使用要求，压缩率过高长期使用后橡胶失去弹性，反而会提前出现渗漏问题。另外这类索环的截面厚度要均匀，不然压装的时候薄的位置形变过大，厚的位置压不紧，会出现局部密封失效的问题，建模时要保证环形截面的轮廓度，避免出现壁厚不均的情况。在设备维护场景里，这类索环属于易损件，结构简单的通用化设计也便于后期备件更换，不需要定制特殊工具，徒手就能完成拆装，降低设备的运维成本。
