适配5毫米LED的专用安装固定灯座结构

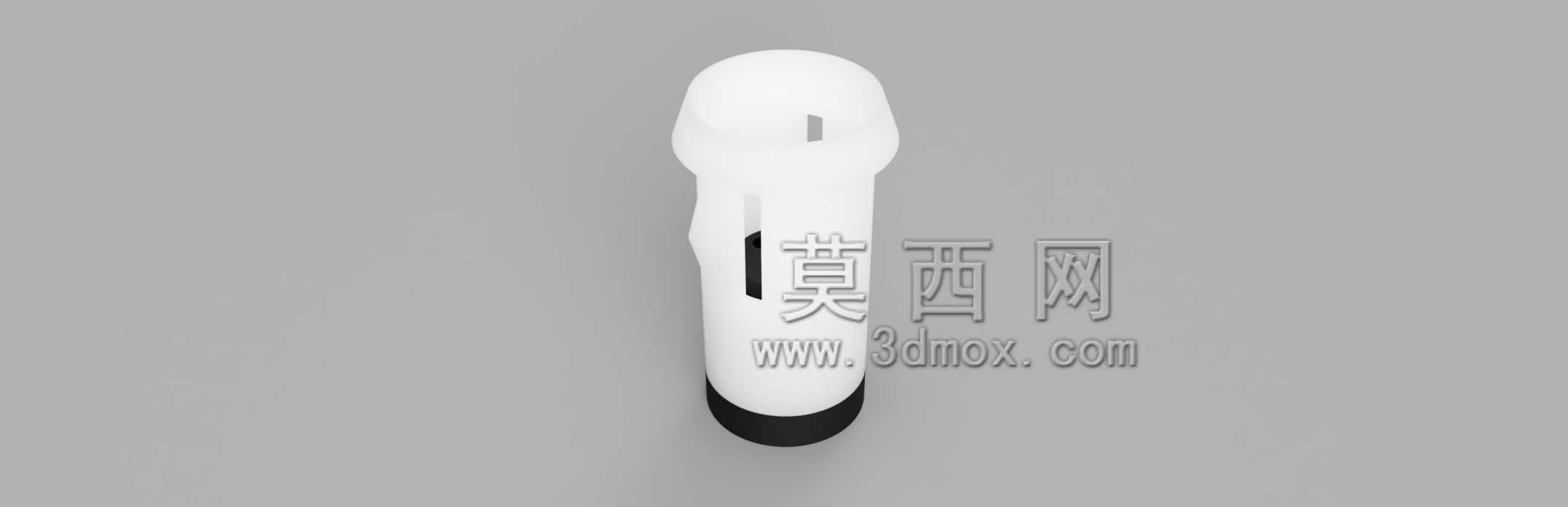

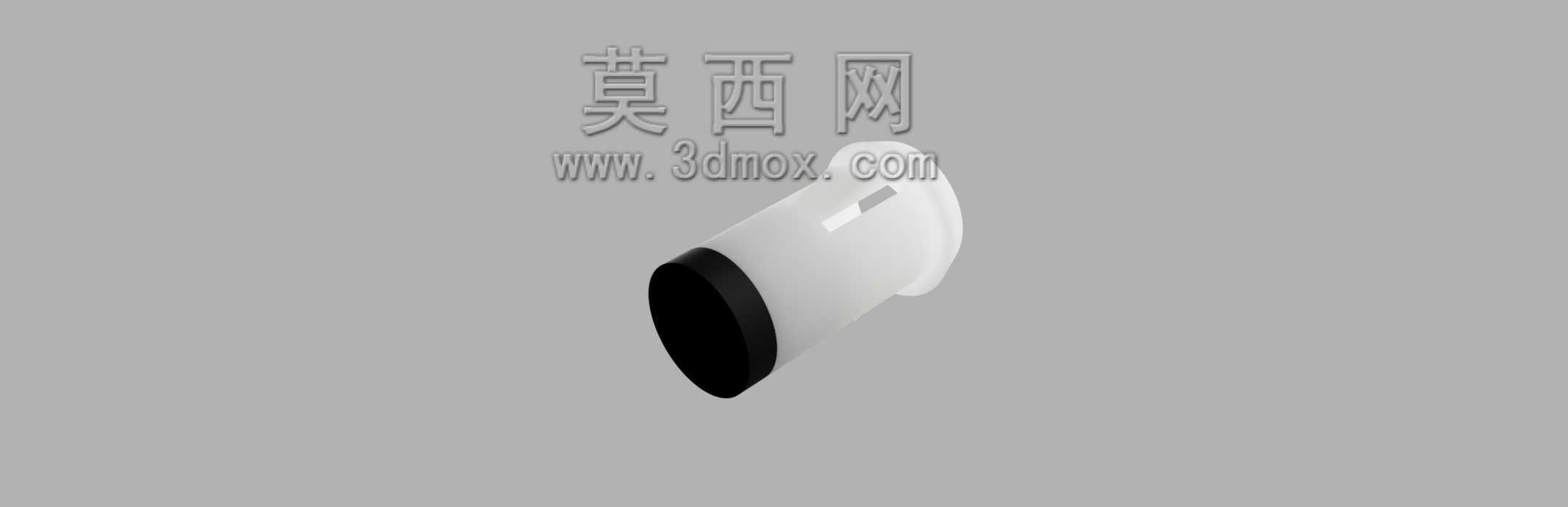

　　也就是在面板或者安装板上开设直径8mm的安装孔即可完成嵌装，底座部分直径为10mm，这个尺寸差刚好形成一个限位台阶，装配时底座贴合在安装板的背面，不会因为外力推挤让灯座从安装孔中脱出，不需要额外打胶或者加装紧固件就能实现轴向定位，装配效率很高。灯座的内腔尺寸完全匹配5mm直插LED的柱体外径，LED插入后不会出现径向晃动，发光端面的伸出长度可以根据实际装配需求调整，插装到位后LED的柱体与灯座内壁紧密贴合，能分散外力对引脚的作用力，哪怕是外露的发光面受到按压、碰撞，冲击力也会通过灯座传递到安装板上，不会直接作用在引脚与焊点上，大幅降低焊点失效的概率。设计这款灯座的时候，首先考虑的是装配便捷性，整体采用直筒带法兰边的结构，在小型电子设备、仪器面板、低压照明模组、DIY电子制作场景中，直插式5mm规格LED是应用范围极广的发光元器件，这类LED自身引脚纤细，缺乏结构支撑，直接焊接在电路板上时，容易受外力触碰出现引脚弯折、焊点脱裂、发光角度偏移的问题，尤其是在需要外露发光面的设备面板装配场景中，没有定位结构的LED很难保证所有发光点的高度统一、角度一致，批量装配时的一致性很难控制，后期维护更换单个LED时也容易因为受力不均损伤周边焊盘。这款灯座就是针对这类装配痛点设计的定位支撑构件，核心作用是给5mm直插LED提供稳定的机械固定与定位基准，让LED的装配过程更可控，成品的结构可靠性更高。从结构尺寸来看，这款灯座的安装适配直径为8mm，

　　没有复杂的倒扣或者卡扣结构，不管是注塑批量生产还是3D打印打样都很容易实现，生产过程中的脱模斜度控制在合理范围，不需要复杂的抽芯结构就能开模量产，单件的生产成本很低，适合大批量配套使用。其次是兼容性设计，灯座的内腔没有做多余的限位凸点，除了标准的5mm圆头直插LED，同直径的其他柱形发光元器件也能适配使用，不需要针对不同发光颜色、不同亮度等级的LED单独开模，通用性很强。在实际设备装配场景中，这类灯座的应用覆盖了很多细分领域，比如小型工控设备的面板指示灯排布，以往直接焊接LED的方式，在面板装配时经常因为对位不准出现LED歪斜，导致指示灯的光线从面板开孔处漏出不均匀，甚至出现光线偏斜看不到指示状态的问题，使用这款灯座预先嵌装在面板开孔中，再将LED插入灯座焊接到电路板上，就能保证每个指示灯的位置完全居中，发光面与面板的距离统一，所有指示灯的显示效果一致，不会出现明暗不均、角度偏移的情况。再比如低压装饰照明的灯条制作，很多手工制作的LED灯条没有固定结构，LED在热缩管或者外壳内容易移位，使用这款灯座固定每个LED的位置，就能保证灯条上的发光点间距一致，出光方向统一，成品的观感更规整。还有教学实验类的电子装置制作，学生焊接LED时经常因为操作不当导致引脚弯折、LED歪斜，使用这款灯座做定位，能降低焊接难度，提高实验作品的结构完成度。从结构受力的角度分析，灯座的法兰底座厚度设计兼顾了结构强度与安装空间占用，

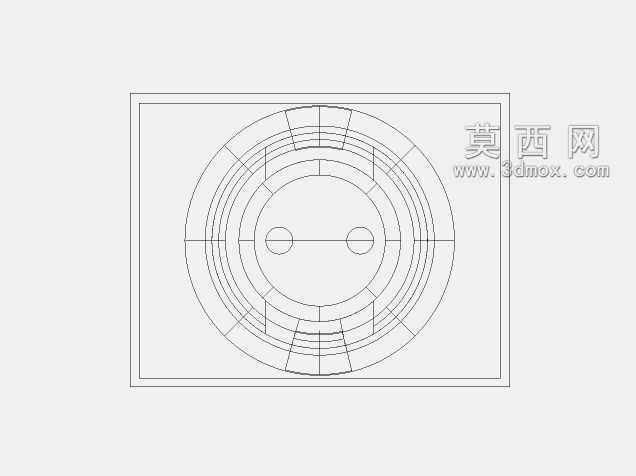

　　不会因为底座过薄导致装配时出现断裂，也不会因为底座过厚占用过多的板后空间，对于内部空间紧凑的小型电子设备来说，这个尺寸平衡得很合理。灯座的外壁与安装孔的配合采用间隙配合公差，手工装配时不需要额外工具就能轻松将灯座压入安装孔，压入后法兰边与安装板表面贴合紧密，不会出现明显的缝隙，能避免灰尘、杂物从安装孔缝隙进入设备内部，在一定程度上提升设备外壳的防护能力。另外，这款灯座的结构没有尖锐棱角，所有边缘都做了小圆弧过渡，装配时不会划伤操作人员的手指，也不会刮伤LED的柱体表面，不会影响LED的出光效果。针对不同的使用环境，这款灯座可以选用不同的材料生产，普通室内使用场景可以选用常规ABS材料，成本低、易成型；如果是在温度稍高的设备内部使用，可以选用耐温更高的PC材料；如果需要具备绝缘阻燃性能，也可以选用阻燃级的工程塑料，材料适配性很强，不需要修改结构就能满足不同场景的材料需求。在三维建模过程中，这款灯座的结构特征很规整，以旋转特征为主体，只需要绘制截面轮廓旋转生成基体，再对边缘做倒角处理即可完成主体建模，后续如果需要调整适配尺寸，比如适配其他直径的LED，只需要修改旋转截面的对应尺寸参数就能快速生成新的模型，参数化修改的效率很高，不需要重新绘制整体结构。对于结构设计从业者来说，这类小型标准件的模型积累能大幅提升日常设计的效率，在做面板布局、指示灯排布设计时，直接调用这类成熟的灯座模型，不需要从零开始绘制结构，能减少重复建模的工作量，

　　同时也能避免因为自行设计的尺寸不合理导致后续装配出现问题，毕竟这类经过实际应用验证的标准结构，尺寸公差、配合间隙都已经过实际装配检验，直接调用就能降低设计出错的概率。在设备维护场景中，使用这款灯座固定的LED，更换时只需要将损坏的LED从灯座中拔出，插装新的LED再焊接引脚即可，不需要拆卸整个面板或者灯座本身，维护操作的难度很低，能减少设备维护的停机时间。很多人在做小型电子结构设计时容易忽略这类小型固定件的作用，觉得LED直接焊在板上就能用，但实际量产或者长期使用过程中，缺乏支撑的LED很容易因为振动、外力触碰出现故障，尤其是在车载设备、工业现场设备这类存在持续振动的使用场景中，没有灯座固定的LED焊点疲劳失效的概率会高很多，加装这款结构简单的灯座，就能以极低的成本大幅提升指示灯部分的结构可靠性，投入产出比很高。
