穿芯式低压电流互感器结构设计

项目分类:变压器/电感器 发布时间:2021-11-08 ID:372865
  • 穿芯式低压电流互感器结构设计
  • 穿芯式低压电流互感器结构设计

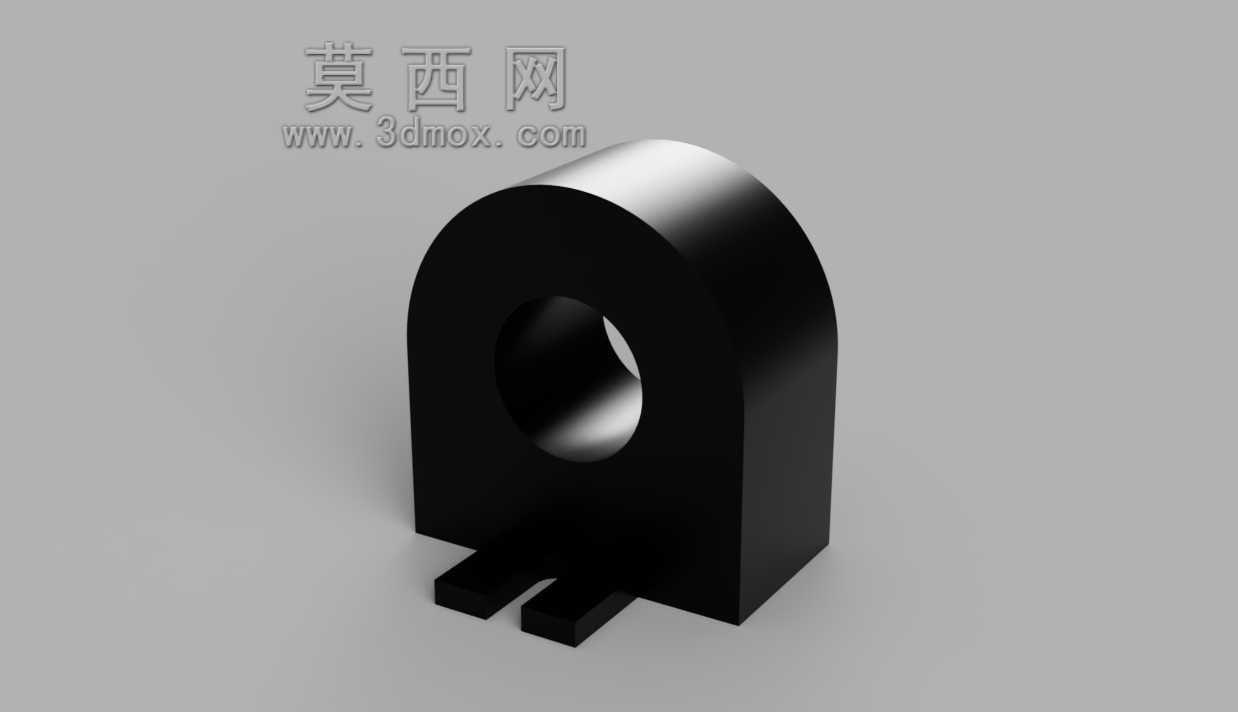

  这款穿芯式电流互感器主要面向低压配电系统的电流检测、计量与保护回路设计,日常在工业配电柜、楼宇配电竖井、成套开关设备里应用极广,核心作用是把主回路的大电流按固定匝比转换为标准小电流,既给计量电表、保护继电器提供匹配的采样信号,也能把高压侧主回路和二次侧的测量、控制设备做电气隔离,避免主回路高电压串入二次侧损坏仪表、威胁运维人员安全。

  从结构设计逻辑来看,这款互感器采用闭合式环形铁芯结构,外部用黑色绝缘封装材料整体灌封,铁芯选用高导磁率的冷轧硅钢片叠制而成,能保证在额定工作电流下的磁路饱和裕度足够,减少测量时的比差和角差,满足计量级的精度要求。底部伸出的两个插片式接线端子是二次侧输出端,设计时特意做了定位凸台结构,安装时可以直接卡在安装板的对应卡槽里,不需要额外打固定孔,适配标准导轨安装和螺丝固定两种安装方式,现场装配效率更高。

  匝比设置为30/5是针对小电流分支回路的选型适配,这类回路常见于小型设备配电支路、照明回路的电流采样,5A的二次输出是国内电力仪表的通用标准值,可以直接匹配市面上绝大多数指针式电流表、数显多功能表、过流保护继电器的输入量程,不需要额外做信号转换。中间的穿芯孔是一次侧导线的穿过通道,设计孔径时充分考虑了常规10平方到25平方的单芯铜导线、多股软铜线的穿入空间,同时预留了足够的绝缘间隙,避免一次导线绝缘层破损后和铁芯之间发生击穿放电。

  外形上采用半圆弧顶加矩形底座的结构,没有多余的突出棱角,在柜内安装时可以减少和相邻元器件的空间干涉,整体封装外壳的绝缘等级满足低压系统的爬电距离要求,外壳材料选用阻燃级的热固性塑料,即使在回路发生短时过载、局部温升过高的情况下,也不会出现外壳熔融、引燃相邻器件的风险。设计时特意把二次接线端子设置在底座正下方,接线时导线可以直接沿安装板表面走线,不需要弯折过大角度,既方便柜内布线规整,也能减少接线端子处的应力集中,避免长期运行后导线松脱。

  实际选型应用时需要注意,这款互感器的安装边界要预留至少10mm的周边散热空间,不能紧贴发热量大的断路器、接触器安装,避免长期高温环境加速封装材料老化、影响铁芯磁性能。穿线时要注意一次导线的P1端朝向电源来向,P2端朝向负载侧,保证二次输出的电流相位正确,避免计量电表反转、保护装置误动作。二次侧回路在运行时绝对不允许开路,否则会在二次侧感应出数千伏的高压,危及设备和人身安全,所以设计时二次端子特意做了防松结构,配套的接线螺丝选用防滑脱的组合螺丝,减少运维过程中端子松动开路的风险。

  从三维建模的角度来看,这款模型还原了产品的所有装配特征,包括铁芯的环形轮廓、封装外壳的壁厚、底部安装卡槽的尺寸、二次接线插片的间距和厚度,在做配电柜的三维布线、成套设备结构校验时,可以直接导入模型做干涉检查,提前预判安装时的空间冲突问题,减少现场安装时的改孔、调整器件位置的工作量。模型的外形尺寸完全按照量产实物的实际尺寸绘制,安装孔位、端子位置的公差控制在机械设计的常规公差范围内,完全可以满足结构设计阶段的选型排布、装配模拟需求。
