非侵入式30A电流互感器结构设计

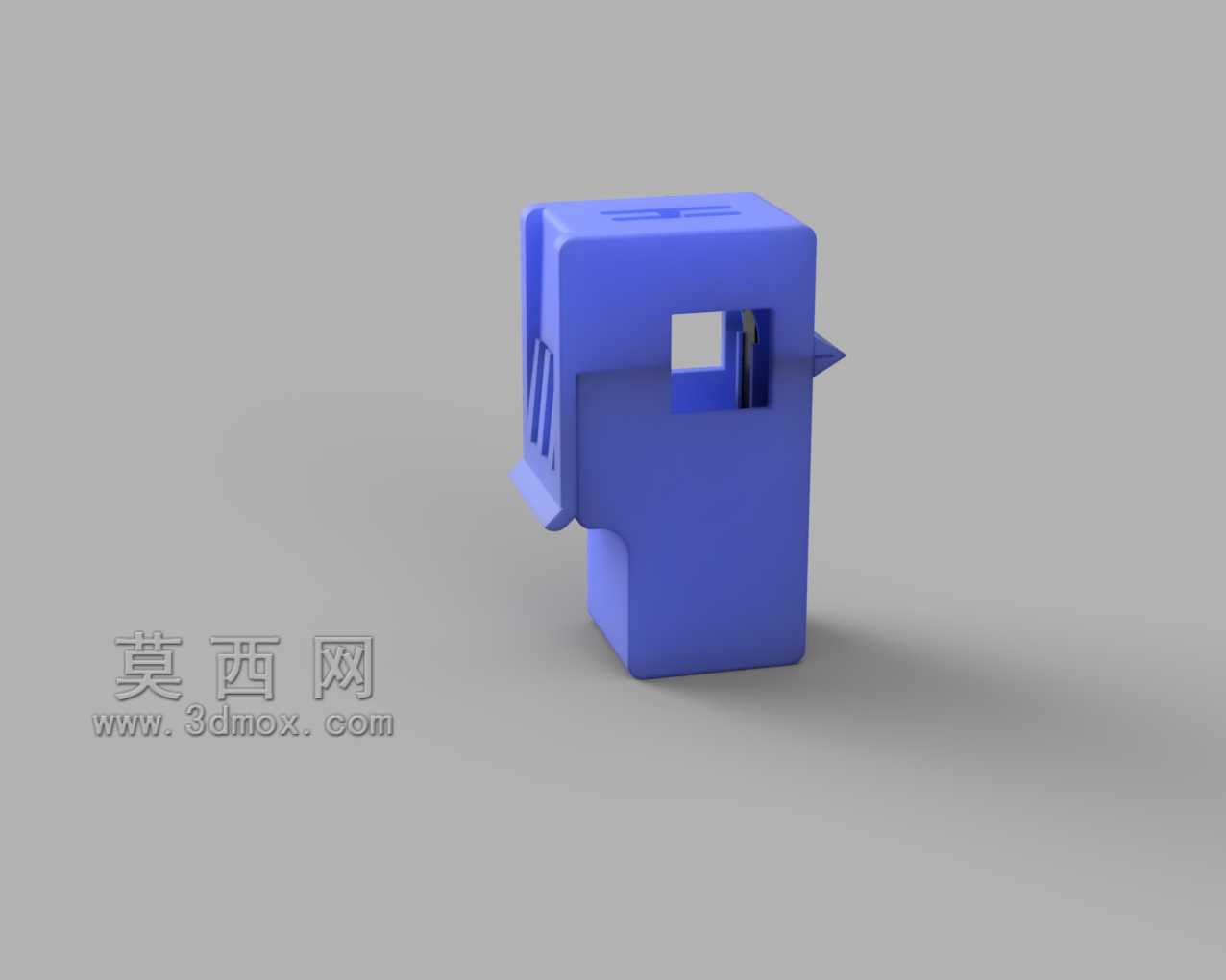

　　在低压配电运维、设备电流监测、小型机电设备工况采集的场景里，非侵入式的电流检测部件不需要断开原有主回路接线，就能完成回路电流的转换采样，相比传统穿心式互感器，安装作业的门槛更低，也不会因为拆装接线带来线路断电、接线松动的隐患，尤其适合存量设备的电流监测改造场景。这款30安规格的电流互感器，整体采用卡扣式的壳体结构，主体为方正的绝缘塑壳造型，侧面预留了导线卡入的开口结构，安装时不需要将待测导线从互感器中心孔完全穿入，只需要拨开侧边的卡扣结构，将待测导线卡入中心感应区域后复位卡扣，就能完成互感器与待测线路的装配，整个安装过程不需要断电，也不需要改动原有线路的接线端子，单人就能完成现场作业。从结构设计的角度来看，这款互感器的壳体采用一体化的绝缘塑壳设计，所有内部的感应线圈、磁芯组件都完全封装在壳体内部，壳体外侧的凸起卡扣结构做了导向斜面设计，卡入导线时可以顺着斜面自然滑入中心感应区，避免安装时硬撬壳体导致内部磁芯错位、线圈损伤。壳体侧面的定位凸台，是为了适配常见的BV2.5、BV4平方导线的外径，卡入后导线不会在感应区域内晃动偏移，保证磁路环绕的一致性，避免因为导线偏心导致的采样误差。考虑到现场安装的空间边界，这款互感器的整体外形做了紧凑化处理，主体高度控制在适配常规配电箱内接线排的安装间距，不会因为部件高度过高导致配电箱盖板无法闭合，侧边的卡扣外伸尺寸做了限位设计，卡紧状态下不会超出相邻接线端子的安全间距，

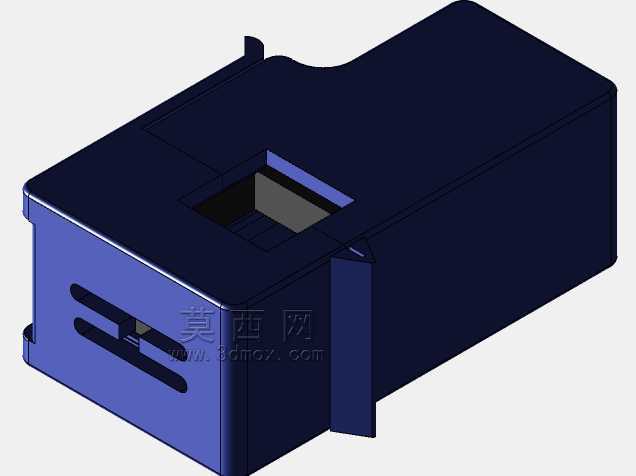

　　避免不同回路部件之间的绝缘距离不足。壳体表面的方形开孔是内部磁芯的对位校准标识，建模时这个开孔的位置与内部磁芯的开口位置完全对应，生产装配时可以通过这个观察孔确认磁芯的闭合状态，避免磁芯存在气隙导致采样精度下降。在功能特性上，这款非侵入式互感器不需要串联在主回路中，依靠电磁感应原理将主回路的大电流按比例转换为可采集的小电流信号，匹配常见的电力采集终端、电机保护模块的信号输入范围，30安的额定测量范围适配常规小型风机、水泵、照明回路的电流监测需求，相比开口式的开合互感器，这款卡扣式结构的闭合间隙更小，磁路的磁阻更低，采样的线性度更好，在10%到120%的额定电流区间内都能保持稳定的变比输出。建模过程中，首先确定中心感应区的孔径尺寸，

　　要保证适配常见的单股铜芯导线外径，同时控制磁芯的环绕周长，避免磁路过长导致的感应灵敏度下降；其次是卡扣的弹性结构设计，卡扣的连接薄壁厚度经过反复校核，既保证反复开合不会出现塑料疲劳断裂，又能保证卡入导线后有足够的压紧力，让磁芯的两个对接面完全贴合，消除装配气隙带来的测量误差。壳体的所有边角都做了R角过渡处理，一方面是注塑生产时的工艺需求，避免尖角位置出现应力集中导致壳体开裂，另一方面是现场安装时不会划伤作业人员的手套、也不会割破导线的绝缘层。壳体底部的定位柱结构，是为了在需要固定安装的场景下，可以通过扎带或者螺丝将互感器固定在配电箱的安装轨或者背板上，避免设备运行过程中因为导线晃动、震动导致互感器移位，影响采样精度。

　　在实际的设备选型应用中，这类非侵入式互感器常被用在能耗监测系统的末端采集点，比如老旧厂房的配电回路改造、商业建筑的分项计量、小型机电设备的运行状态监测，不需要破坏原有线路的结构，安装效率比传统穿心式互感器提升数倍，同时绝缘壳体的防护等级可以适配配电箱内的多尘、潮湿环境，长期运行不会出现内部元件锈蚀、绝缘下降的问题。建模时还需要考虑不同厂家生产的磁芯尺寸公差，壳体的内部安装槽预留了合理的装配间隙，既可以容纳磁芯的尺寸偏差，又能通过内部的定位筋将磁芯固定在中心位置，不会因为装配偏移导致磁路不对称。侧边的导向翼结构，是为了在卡入导线时引导导线顺利进入中心孔，避免导线卡到壳体与卡扣的接缝处，导致卡扣无法完全闭合。
