多安装位弯折式金属钣金固定支架

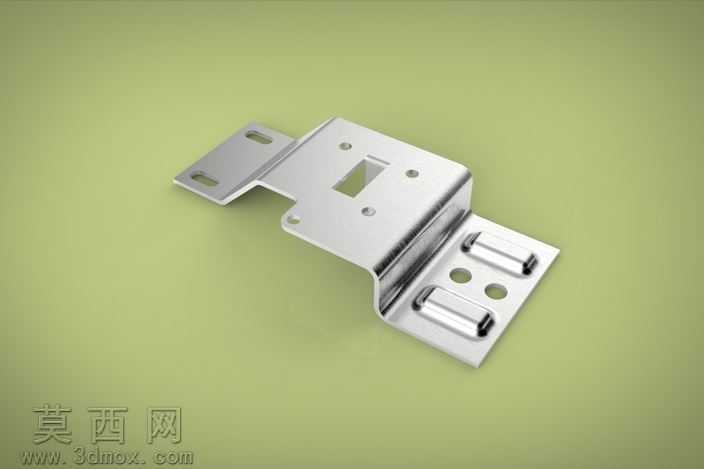

该钣金构件采用三维参数化建模方式完成全流程设计，建模阶段优先以钣金模块专属特征搭建基础轮廓，首先绘制主体平板的草图轮廓，精准定位各安装孔、方形避让槽、圆形定位孔的坐标位置，通过基体法兰特征生成初始板材形态，板材厚度按照常规五金钣金件的通用加工参数设定，保证后续折弯工序的成型合理性。建模过程中严格遵循钣金加工的工艺规范，两处90度弯折位置提前预留折弯扣除量，避免成型后尺寸出现偏差，弯折处的圆角半径匹配常规冲压折弯的刀具参数，确保设计模型可直接对接生产加工流程。两侧延伸的安装耳板上设计有长条形调节安装孔，可适配安装过程中的位置公差补偿需求，降低装配时的对位难度；右侧弯折平面上集成了两个凸起的卡扣结构，通过钣金模块的成型冲压特征完成建模，卡扣的凸起高度、回弹角度均经过结构受力验算，可实现与对应配件的快速卡接装配，无需额外紧固件即可完成初步定位。模型的材质赋予阶段选用了哑光镀锌金属材质，调整材质的反射粗糙度、金属度参数，还原真实五金钣金件的表面质感，渲染阶段采用柔和的影棚布光，在淡绿色背景下清晰呈现构件的弯折层次、孔位分布与卡扣细节，各结构边缘的光影过渡自然，充分展现钣金件的冲压成型质感。设计过程中针对该构件的受力场景做了专项结构优化，在弯折转角处做了小范围的加强压型处理，提升弯折位置的结构强度，避免长期受力出现弯折变形；各孔位的边缘预留了去毛刺余量，符合实际钣金加工的后处理要求。整体结构兼顾了安装便捷性、连接稳定性与加工可行性，可用于电子设备、小型机电产品的内部构件固定场景，建模过程中所有特征均保留可编辑参数，可根据实际安装需求快速调整板材厚度、弯折角度、孔位尺寸，适配不同规格的安装场景。
