重型玻璃门专用夹持式铰链结构设计

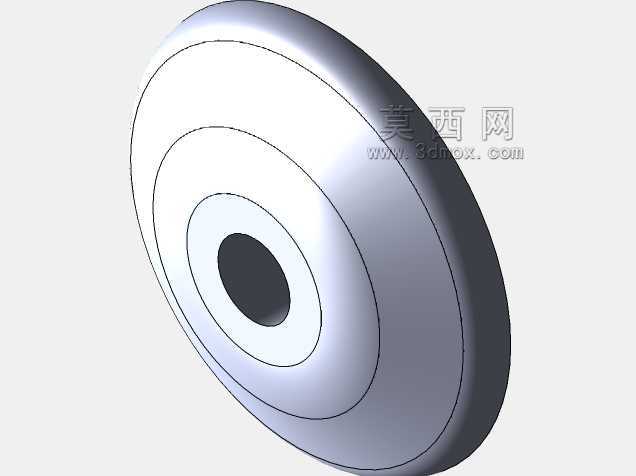

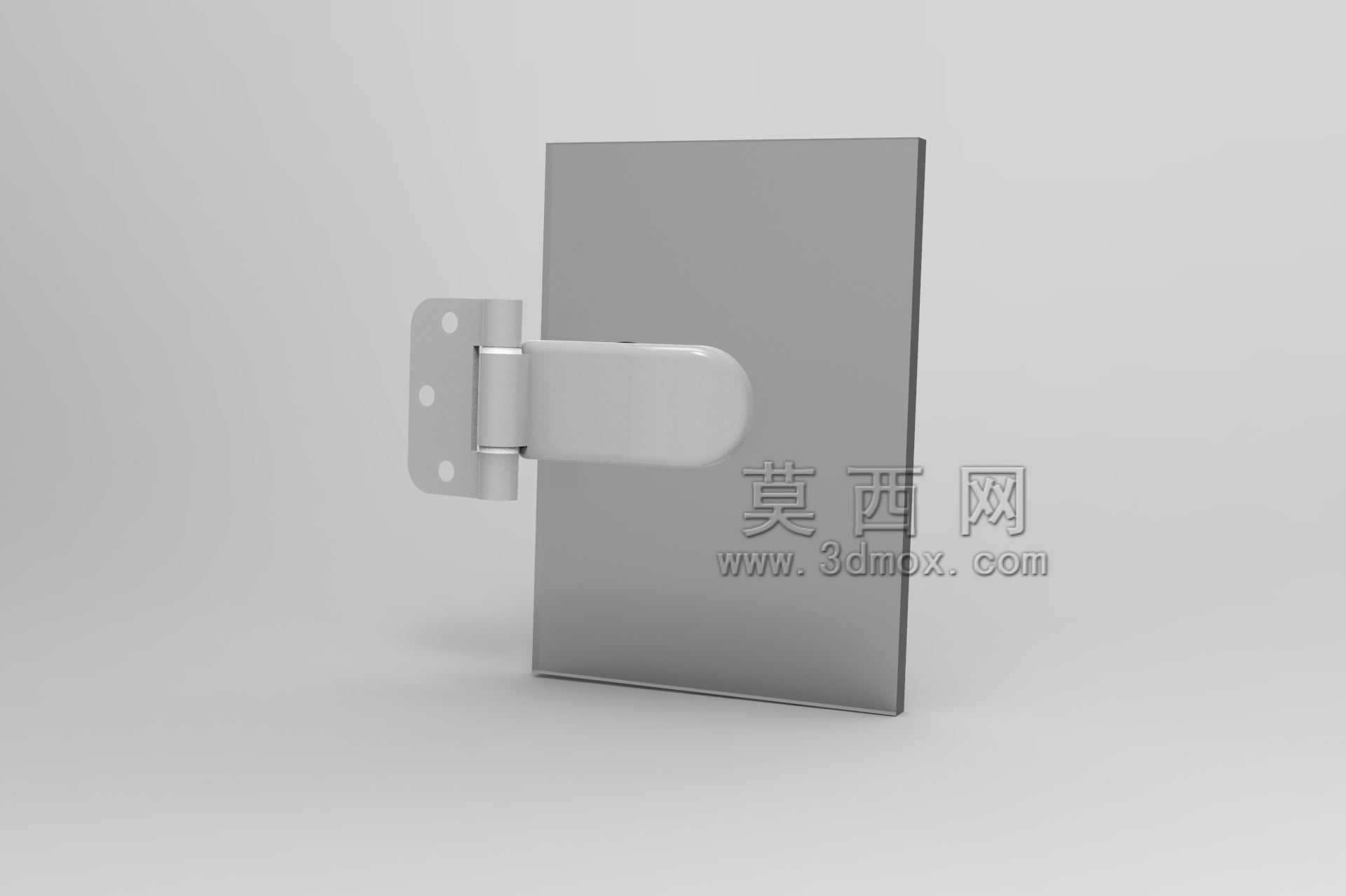

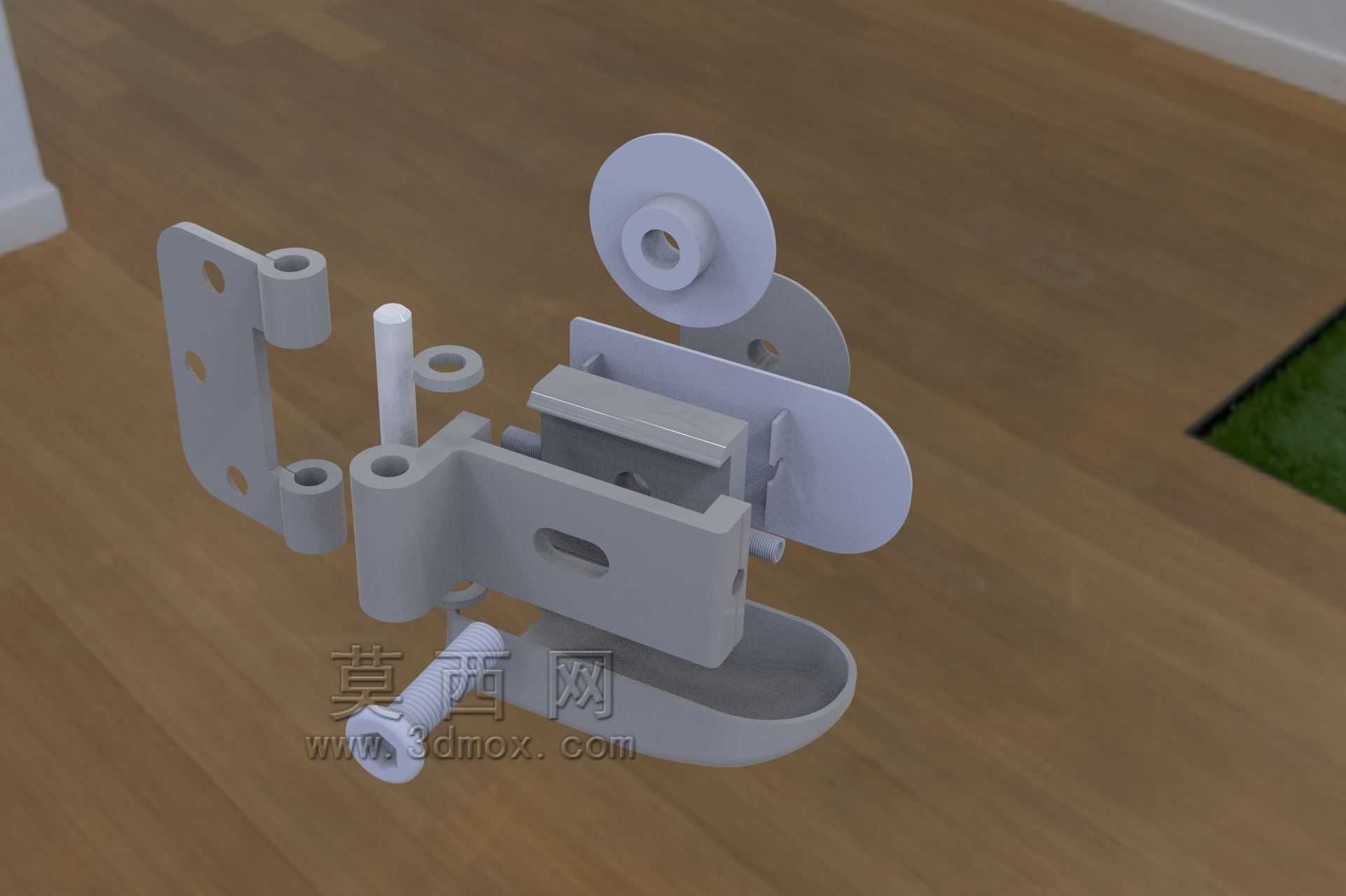

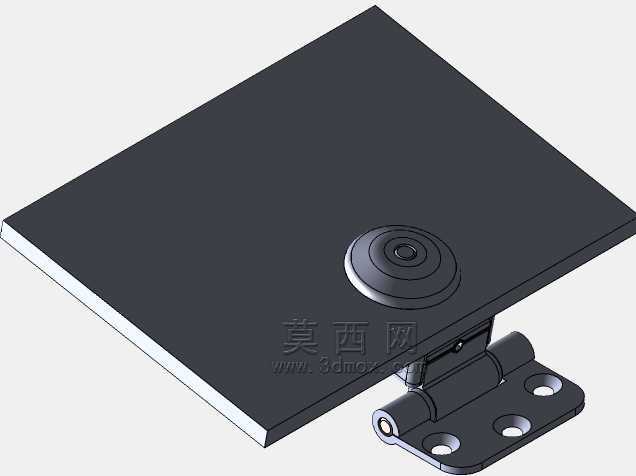

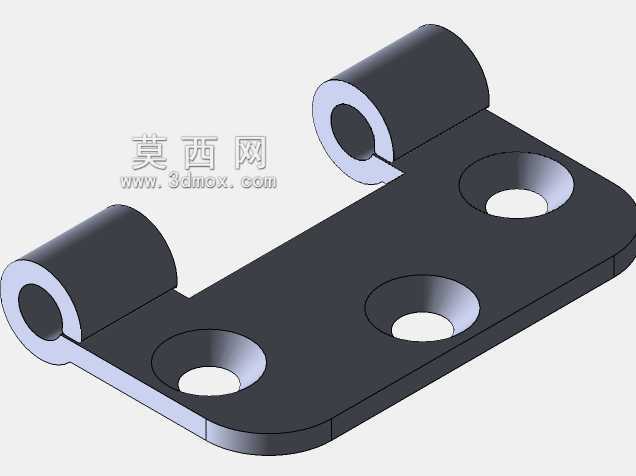

　　在商用空间隔断、淋浴房、工业设备观察舱、洁净车间防护门等场景中，玻璃门的应用占比逐年提升，这类场景对门体连接件的载荷能力、安装便捷性、外观整体性都有明确要求，常规穿轴式合页需要在玻璃上提前钻孔，不仅加工成本高，钻孔位置的应力集中还会提升玻璃自爆风险，夹持式玻璃门铰链正是为解决这类痛点开发的结构件。这款铰链采用单侧夹持固定的结构逻辑，固定端设置三个呈三角分布的安装孔，可通过自攻螺丝或膨胀螺栓直接固定在墙面、金属型材框架或木质基层上，三个安装孔的排布避开了型材常见的腔体加强筋位置，安装时不需要额外对基层做避让加工，固定端的底座做了加厚处理，厚度达到6mm，可承受单扇门80kg以上的静载荷，即使是12mm厚的钢化玻璃门，

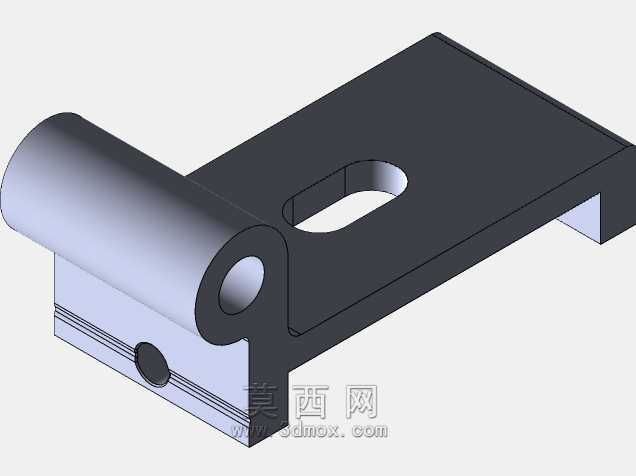

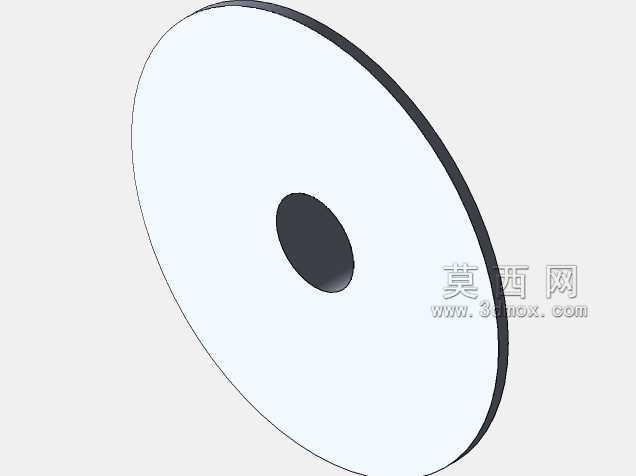

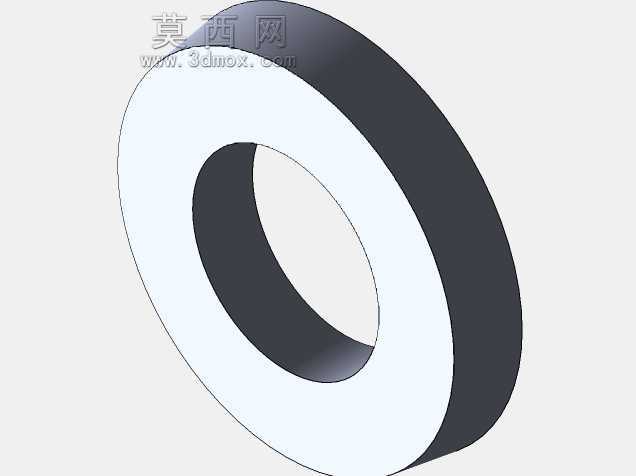

　　长期开关使用也不会出现底座变形的问题。活动端的夹持结构做了全包式软接触设计，夹持腔内嵌入了2mm厚的丁腈橡胶缓冲垫，橡胶垫表面做了细密的网格防滑纹，夹紧时不会直接接触玻璃表面，既可以避免金属硬接触划伤玻璃，也能通过橡胶的压缩形变填充玻璃厚度的公差，适配8-12mm厚度的钢化玻璃安装，夹持腔的开口做了15度的导向倒角，安装玻璃时不需要完全拧松夹持螺丝，只需要将玻璃顺着倒角推入夹持腔，再交替拧紧两侧的紧固螺丝即可，单人就能完成门体安装作业，不需要额外的辅助定位工装。铰链的转轴部分采用了隐藏式销轴结构，销轴材质为304不锈钢，配合POM材质的耐磨轴套，开关转动时没有金属摩擦的异响，转轴的转动阻尼经过调校，开关门时不会出现松垮晃动的问题，

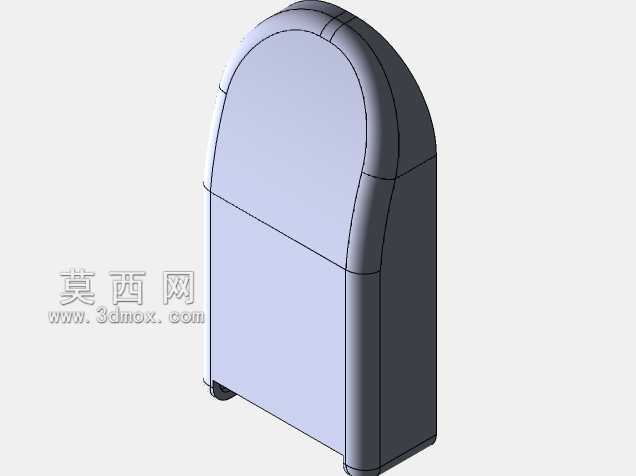

　　转轴的开合角度可以达到180度，能够满足双向开门的使用需求，在需要大通道通行的场景下，门体可以完全贴靠到侧边墙面，不会占用通道的有效通行宽度。从安装边界来看，这款铰链的固定端底座宽度为45mm，高度为100mm，安装时只需要在基层上预留50mm宽的平整安装面即可，不需要在玻璃上做任何开孔加工，对于后期改造的玻璃门项目来说，不需要拆卸原有玻璃就能完成铰链更换，大幅降低了改造成本。活动端的夹持部分外轮廓做了圆弧过渡处理，没有尖锐的棱角，人员通行时即使磕碰也不会造成划伤，表面做了哑光喷砂处理，不容易残留指纹和水渍，在淋浴房、厨房等潮湿多油烟的场景下使用，只需要用湿抹布擦拭就能保持外观整洁，不会出现镀层脱落、生锈的问题。在结构设计阶段，

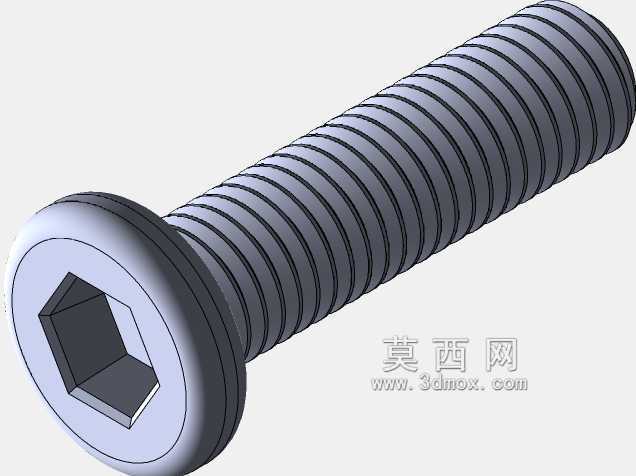

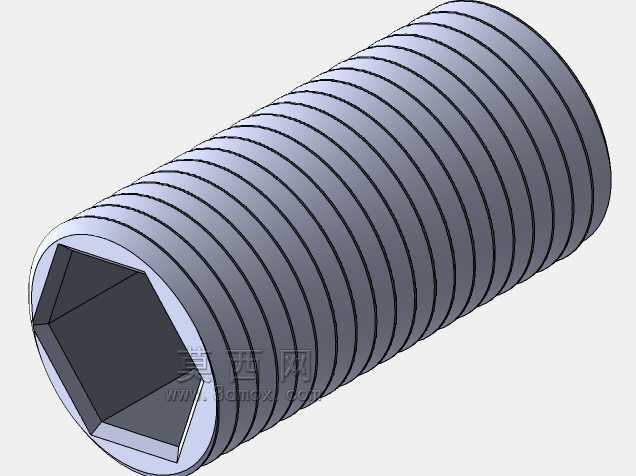

　　这款铰链通过了10万次开关疲劳测试，测试过程中模拟了门体频繁开关的冲击载荷，转轴部分没有出现磨损松旷，夹持结构也没有出现玻璃滑移的问题，完全可以满足商用场所高频次开关的使用需求。和常规的玻璃门夹相比，这款铰链将固定底座和夹持结构做了一体化设计，不需要额外搭配门夹使用，减少了安装时的配件数量，整体的结构强度也比分体式的门夹合页组合更高，在大尺寸玻璃门的应用场景中，只需要在门体上下各安装一个该款铰链，就能满足门体的固定需求，不需要额外加装中间合页，既降低了配件成本，也让门体的外观更加简洁。针对不同的安装基层，这款铰链的固定端还做了安装孔位的沉头设计，螺丝拧紧后螺丝头完全沉入底座内部，不会突出表面影响外观，底座和基层接触的一面也做了防滑齿纹，即使是在光滑的瓷砖或金属表面安装，拧紧螺丝后也不会出现底座滑移的问题，不需要额外打胶辅助固定。在洁净车间、实验室这类对卫生要求较高的场景中，这款铰链的外表面没有多余的凹槽和缝隙，不容易积灰，清洁时没有卫生死角，完全符合洁净空间的使用要求，夹持结构的紧固螺丝采用了内六角设计，拧紧时受力均匀，不会出现螺丝滑牙的问题，后期维护时只需要定期检查紧固螺丝的松紧度，不需要做额外的润滑保养，维护成本极低。
