带减速器结构的塑料法兰注塑成型模具

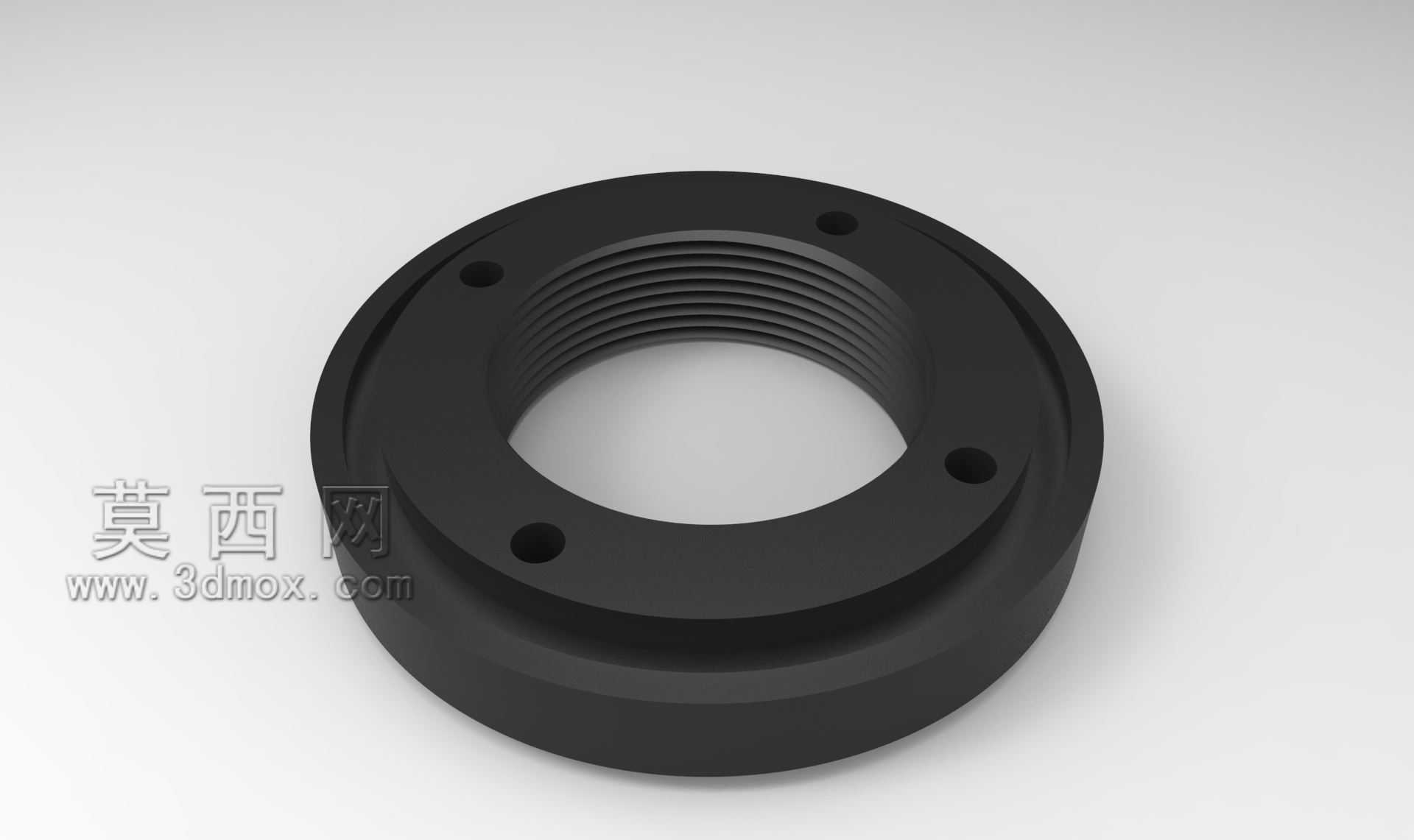

　　在流体输送管路的装配体系里，带内螺纹的塑料法兰是小口径管路改接、异径管路对接场景里的常用连接件，这类塑料件的批量生产完全依赖注塑模具的结构合理性，这套带减速器适配结构的法兰模具，就是针对带内螺纹、带周向安装孔的法兰类塑料件开发的成型工装。

　　从实际应用场景来看，这类塑料法兰多用于民用给排水管路、化工低压输送管路、小型设备的流体进出接口位置，相比金属法兰，它的重量更轻、耐腐蚀性更强、注塑成型后不需要额外做表面防腐处理，生产成本也更低，适配的管路压力等级普遍在1.0MPa以下，工作温度范围覆盖-10℃到80℃，能满足多数常温低压流体输送的连接需求。实际使用时，法兰端面的四个均布安装孔用来穿装连接螺栓，和对接端的法兰片压紧密封垫实现端面密封，内螺纹段直接和带外螺纹的管路端旋合，不需要额外加工管螺纹，装配效率比传统粘接式塑料接头更高，后期拆卸维护也更方便。

　　这套模具的设计思路完全围绕塑料法兰的结构特征展开，首先是成型部分的结构排布：法兰的内螺纹段深度较深，螺纹牙型为标准55°管螺纹，模具的螺纹型芯采用了减速器带动旋转脱螺纹的结构，避免强行顶出造成螺纹牙型拉伤、塑料件内应力集中的问题，这也是这套模具和普通平板类法兰模具最核心的区别。周向的四个安装孔采用镶针式成型结构，镶针和模板采用H7/m6的过渡配合，既保证安装孔的位置度公差控制在±0.1mm以内，也方便后期镶针磨损后快速更换，不需要整套报废模板。法兰的外轮廓是阶梯式圆柱结构，分型面设置在法兰最大外径的端面位置，能最大程度减少飞边的产生，飞边去除后不会影响法兰的密封端面平面度，密封端面的平面度公差控制在0.05mm以内，保证装配后密封垫受压均匀，不会出现渗漏问题。

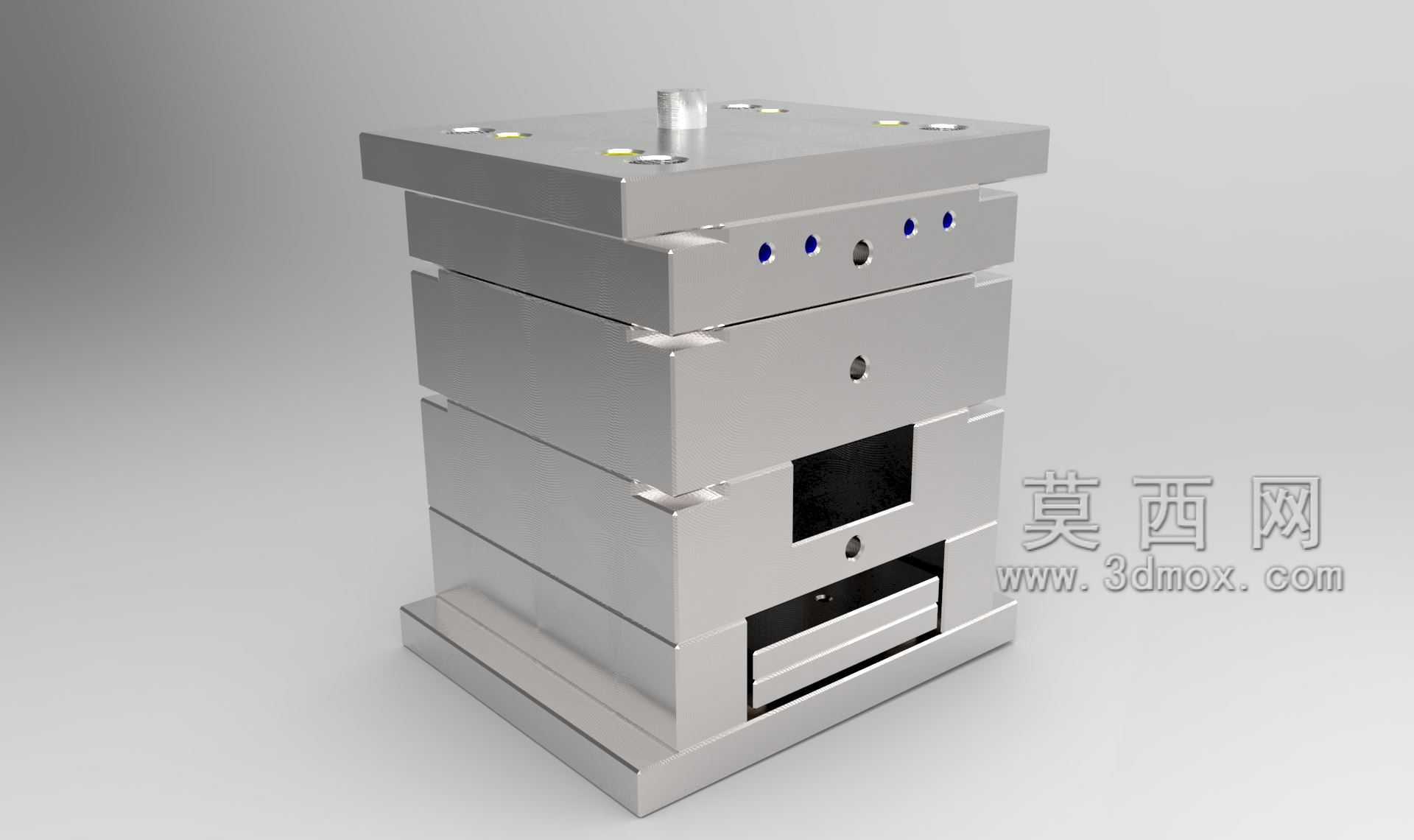

　　从安装边界和尺寸配合来看，这套模具适配常用的卧式注塑机安装规格，模架的长宽尺寸符合160吨级注塑机的拉杆间距要求，定位圈直径采用标准100mm规格，主流道衬套的球面半径和注塑机喷嘴球面半径匹配，射嘴接触处的密封可靠性有保障。模具的顶出结构采用顶板顶出，顶出位置均匀分布在法兰的环形端面位置，顶出力分布均匀，不会造成塑料件顶出变形、顶白的缺陷。冷却水道采用环形排布的方式，分别在定模型腔和动模型芯位置设置独立的冷却回路，冷却水从模架侧面接入，回路距离成型面的距离控制在15-20mm，保证成型过程中型腔各位置温度均匀，塑料件冷却收缩一致，成型后的法兰件圆度公差能控制在0.08mm以内，不会出现椭圆变形导致螺纹旋合不畅、密封面贴合不严的问题。

　　在实际生产的适配性上，这套模具的浇注系统采用侧浇口进料，浇口位置设置在法兰的外圆柱面非密封区域，浇口去除后不会影响法兰的密封面和安装面精度，浇口尺寸根据常用的PP、PVC-U等法兰常用塑料的流动性参数设计，能保证熔体快速充满型腔，不会出现缺胶、熔接痕明显的缺陷。模具的导柱导套采用标准模架配件，开合模过程中的定位精度能保证型腔和型芯的同轴度控制在0.03mm以内，成型后的法兰件内螺纹和外圆柱面的同轴度满足管路装配的对中要求，不会出现管路安装后偏斜、密封受力不均的问题。针对塑料件成型后的收缩问题，模具的成型尺寸按照所选塑料的成型收缩率做了预留，螺纹部分的收缩补偿量经过实际试模验证，能保证成型后的螺纹通规顺利旋入、止规在规定位置止住，满足管路连接的螺纹配合精度要求。周向安装孔的位置度经过镶针的精准定位，和标准法兰的安装孔位完全匹配，现场装配时不需要额外扩孔、修孔，能直接和同规格的金属法兰、塑料法兰对接使用。
