山地自行车波浪形通风制动碟刹盘结构

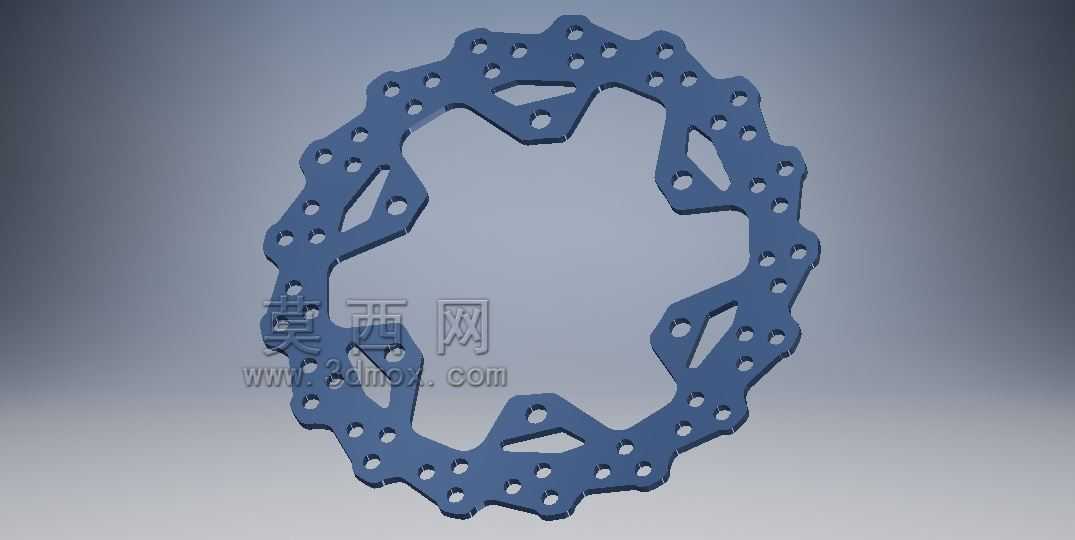

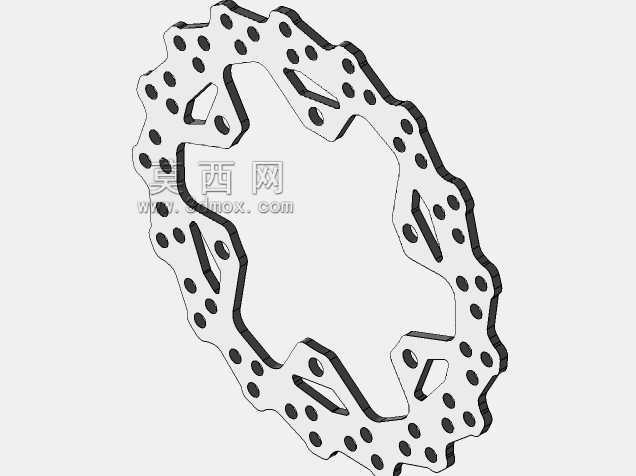

　　这款制动碟盘是山地越野自行车制动系统的核心摩擦承载部件，主要适配林道穿越、中度越野场景下的碟刹制动需求，安装于车轮花鼓的安装座上，工作时随车轮同步转动，配合夹器来令片的夹紧摩擦力实现车轮减速与锁止。从结构设计来看，整体采用环形波浪外轮廓设计，区别于传统正圆形碟盘，波浪形边缘在转动过程中可以持续切割空气形成紊流，提升碟盘表面的空气流通效率，在长距离下坡连续制动的工况下，能够更快带走摩擦产生的热量，避免碟盘因高温出现热衰减、制动力下降的问题，同时波浪轮廓也能在制动过程中刮除来令片表面附着的泥沙、碎屑，减少硬质颗粒对碟盘摩擦面的异常磨损，延长来令片与碟盘的整体使用寿命。碟盘的摩擦工作面做了平整化处理，平面度公差控制在极小范围内，

　　保证夹器夹紧时来令片与碟盘能够完全贴合，避免出现偏磨、制动异响的问题。安装区域采用六孔定位结构，孔位沿内圈安装边均匀分布，匹配主流山地车轮毂的六钉安装标准，安装孔周边做了局部加厚处理，提升安装位的结构强度，避免长期受夹紧力矩、制动冲击力作用出现孔位变形、安装松动的问题。碟盘本体上分布的多组异形镂空槽与圆形小孔，一方面是为了降低碟盘整体自重，减少车轮转动惯量，提升骑行时的车轮响应速度，另一方面这些镂空结构也能进一步提升散热效率，同时在涉水骑行后，镂空槽可以快速排出碟盘与来令片之间的积水，缩短涉水后的制动恢复时间，避免水滑导致制动力临时失效。内圈与摩擦外圈之间的连接筋做了等强度优化，每段连接筋的截面尺寸经过受力校核，

　　既保证制动时扭矩传递的刚性需求，不会出现制动时碟盘形变、刹车软脚的问题，也能通过合理的筋条布局过滤一部分制动时产生的高频振动，减少振动传递到车把的震手感，提升制动时的操控舒适度。在安装边界上，这款碟盘的外径尺寸适配常规180规格的碟刹安装座，安装时需要保证碟盘与夹器来令片的间隙均匀，两侧间隙差控制在0.1mm以内，避免出现蹭碟的问题，内圈安装孔的节圆直径匹配通用六钉花鼓标准，不需要额外加装转换座即可直接安装，碟盘的厚度尺寸适配主流金属烧结、树脂半金属来令片的工作间隙要求，不需要额外调整夹器的活塞行程。在实际使用场景中，这类碟盘能够应对连续长下坡制动、紧急制动时的大扭矩载荷，摩擦面的材质均匀性经过优化，

　　长期使用后不会出现局部摩擦系数不均、制动抖动的问题，波浪形外边缘在林间穿越骑行时，也能减少树枝、杂草卷入碟刹夹器的概率，降低野外骑行的故障概率。设计过程中针对碟盘的受力路径做了优化，制动时夹器施加的夹紧力通过摩擦面传递到连接筋，再均匀分散到六个安装孔位，避免局部应力集中导致碟盘在大冲击力下出现开裂问题，镂空槽的边缘都做了倒角处理，避免应力集中点的产生，同时也能减少镂空边缘对来令片的切削磨损。
