S形流体通道嵌入式安装结构件

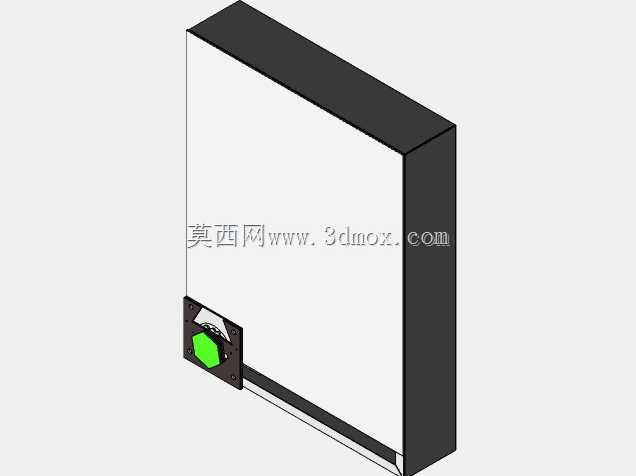

　　该结构件主要面向小型流体温控、介质导流类场景设计，常见于桌面级实验设备、小型温控模组、定制化流体循环单元的内嵌安装位，作为介质导流的核心承载构件使用，可适配气、液两类低粘度流体的通路布设需求，无需额外搭建外置管路即可完成S形走向的流体路径规划，大幅缩减配套设备的内部管路占用空间。从实际安装边界来看，构件整体采用矩形薄型基座设计，基座厚度控制在常规内嵌安装的通用尺寸区间内，可直接嵌入设备侧壁、安装面板的预开矩形槽位，基座背面预留有平整的安装贴合面，可通过周边的定位孔完成螺丝锁附固定，安装后外露面与设备面板保持齐平，不会额外占用设备外部操作空间，适配多数小型台式设备的侧壁安装空间要求。设计阶段优先考虑了流道的均温、导流效率，

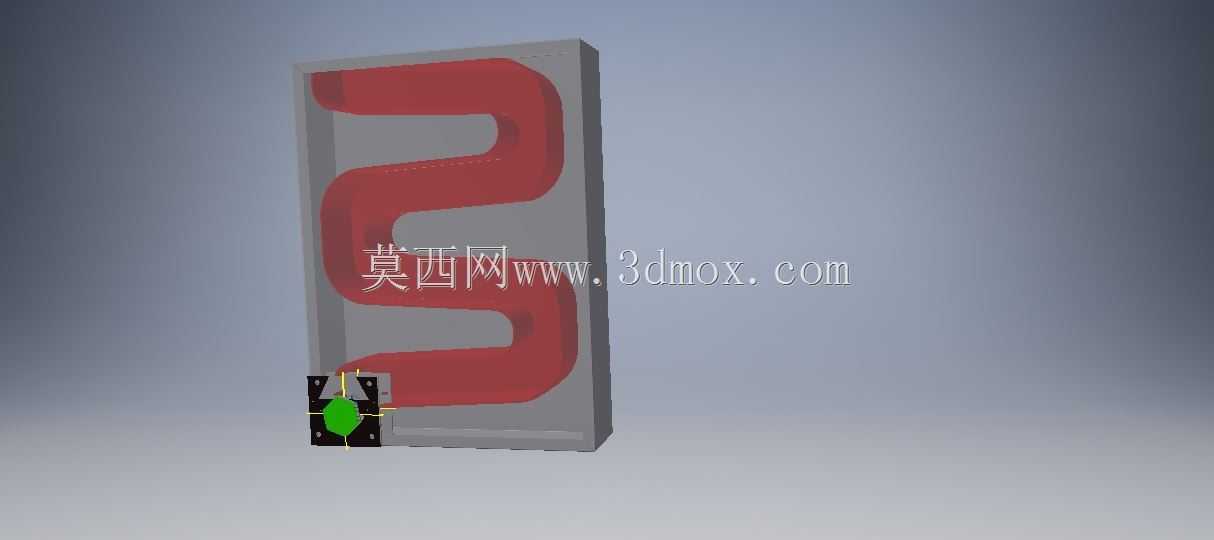

　　将内部通路设置为连续S形折返结构，相比直流通路可大幅延长流体在构件内部的停留路径长度，当用于温控场景时，可提升流体与基座本体的热交换时长，保证流经介质的温度均匀性；当用于常规导流场景时，S形结构可对高速流入的介质起到缓流作用，降低出口端的流体脉动冲击，减少后续管路的振动风险。流道本体采用凸起式结构设计，与基座本体形成一体化结构，无需额外粘接或焊接流道管路，避免了拼接缝隙带来的介质泄漏风险，流道的截面尺寸经过通流能力校核，可满足小流量循环系统的通流要求，流道两端的接口位置设置在基座下部的安装区域，与下部的快插接头安装位直接连通，安装时可直接对接标准快插接头，无需额外加工转接结构。基座下部预留的接头安装位设置有定位凸台，

　　可匹配常规小型快插接头的安装尺寸，凸台周边预留的操作空间可满足徒手或小型工具完成接头锁附的操作需求，不会因为空间局促导致安装困难。构件的外形棱角均做了小尺寸倒角处理，一方面避免安装过程中锐边划伤操作人员或配套线缆，另一方面也可在嵌入安装槽时起到导向作用，降低安装对位的难度。从结构强度角度考虑，基座本体采用等厚度设计，在流道折返的转角位置做了局部加厚处理，避免长期流体压力作用下转角位置出现应力开裂问题，同时基座背面设置有纵横交错的浅加强筋，在不增加整体构件厚度的前提下提升了基座的抗形变能力，即使在安装螺丝锁附力过大的情况下，也不会出现基座弯曲变形导致流道通路截面变化的问题。在实际选型适配时，

　　该构件可直接替换原有设备中需要多段管路拼接的S形流道组件，减少管路接头的使用数量，从根源上降低接头位置的泄漏概率，同时一体化的结构也减少了装配环节的零件数量，降低装配作业的工时消耗。针对不同的介质使用场景，该结构的建模过程中预留了壁厚调整参数，可根据实际输送介质的压力、腐蚀属性调整流道壁面与基座的厚度，无需重新重构整体结构即可快速完成参数调整，适配不同的工况使用需求。流道的表面与基座表面保持平齐的设计，也方便后续做表面保温、防腐涂层处理，不会因为结构凹凸不平导致涂层覆盖不均匀的问题。
